- Seite 1 Instruction Manual Restek ProFLOW 6000 Electronic Flowmeter Version 5.6 (Cat.# 22656) www.restek.com...
-
Seite 2: Inhaltsverzeichnis
Interpreting results ..........................6 6.1 Flow range display ........................6 Data collection on the PC ........................7 ProFLOW 6000 menu structure ......................9 8.1 Unit power up/power down ..................... 9 8.2 USB activation ..........................9 8.3 Adjust LCD image backlight ....................10 8.4 Show battery charge indicator ....................10... -
Seite 3: Introduction

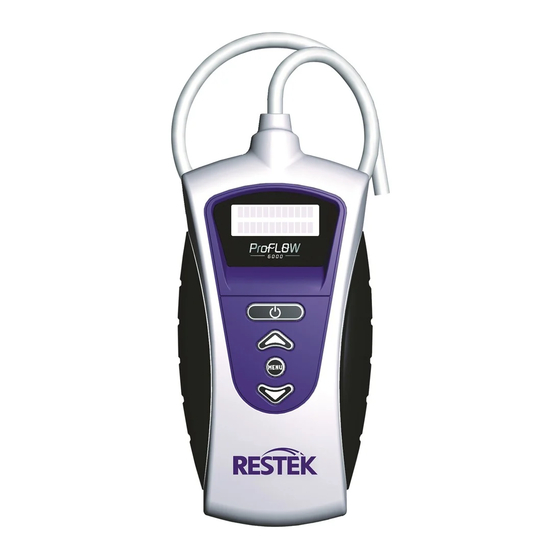

Electronic Flowmeter 1.0 Introduction Restek’s ProFLOW 6000 Flowmeter is specifically designed for use with gas chromatography (GC) systems. The probe is applied directly to the gas flow stream, and the measured flow rate is presented on the LCD screen. Units of flow are measured in mL/min. -
Seite 4: Specifications
• Load the new batteries with their polarity (⊕ and ⊖) aligned correctly. Precautions for battery replacement: • Do not use rechargeable batteries. Figure 2: Extend the wire stand before opening battery door. – + – Figure 3 Insert the batteries as marked. www.restek.com... -
Seite 5: Battery Power Consumption
NOTE: Store your ProFLOW 6000 in its protective storage case following use. Do not store this manual or any other items on top of the ProFLOW 6000 or the unit may turn on when the storage case lid is closed. -
Seite 6: Interpreting Results
Table III: Display resolution vs. flow range. Flow range Display resolution (mL/min) 0.50–9.99 0.01 10.0–99.9 100–500 Figure 7: Description of flow ranges. Flow Range Display reads Display reads Display reads “under range” flow values “over range” 0.50 mL/min 515 mL/min www.restek.com... -
Seite 7: Data Collection On The Pc
WARNING: ONLY connect USB cable to USB port while unit is OFF. The ProFLOW 6000 provides you with a data stream of real-time flow values via the USB port (Figure 1, p. 3). In order to use this feature, you must first install the appropriate FTDI Virtual Com Port (VCP) Driver available at: http://www.ftdichip.com/Drivers/VCP.htm... - Seite 8 Start: Overwrite or Start: Append buttons appropriately (Figure 9). *This software is not supplied or supported by Restek. User assumes all responsibility for the downloading and use of the program. Figure 9: Screen capture of data collection.
-
Seite 9: Proflow 6000 Menu Structure
8.0 ProFLOW 6000 menu structure 8.1 Unit power up/power down Press the (Power) button: The LCD screen will display Followed by Followed by measured the device intro screen: calibrated date: flow data: 01/10/2012 To power off, press and hold the (Power) button. -
Seite 10: Adjust Lcd Image Backlight
(arrow) keys to select the Batteries menu: Press the (Menu) button again. The battery life is displayed. To return to the main menu screen, press the (Menu) button. To exit and return to measuring flow, press the (Menu) button again. www.restek.com... -
Seite 11: Firmware Version Information
Use the (arrow) keys to select the auto shutoff setting. Values: 1–59 minutes or “constant on” (max.) To return to the main menu screen, press the (Menu) button. To exit and return to measuring flow, press the (Menu) button again. www.restek.com... -
Seite 12: Display Calibration Date
*Contact returns@restek.com for return instructions for servicing a damaged unit. Additional charges may apply if the warranty has expired or the unit is damaged due to misuse. Call Restek Customer Service at 1-800-356-1688 or 1-814-353-1300, ext. 3 (or your Restek representative) if you have any questions about this product or any other Restek product. -
Seite 13: Product Back Label Legend
During testing, neither internal nor external elements exceed 85 °C. Additional information: 32 °F ≤ Tamb ≤ 120 °F Operating range: 0 °C ≤ Tamb ≤ 48 °C Not intended for outdoor use or wet locations. 2010 Year of product design release. www.restek.com... -
Seite 14: Volumetric Vs. Mass Flow Measurements
If you employ bubble flowmeters in your laboratory, you may find that they give slightly different flow rate values than the Restek ProFLOW 6000. This error is due to technology limitations inherent in the bubble flow- meter device, error from variances in air humidity within the bubble chamber, and its direct contribution to the measured flow rate. - Seite 15 4.2 Batterieladungsindikator ......................18 Benutzungsanleitung .........................18 Interpretation der Ergebnisse ......................19 6.1 Flussbereichsanzeige ........................19 Datensammlung mit dem PC ......................20 ProFLOW 6000 Menüstruktur ......................22 8.1 Gerät Ein/Ausschalten.......................22 8.2 USB Aktivierung ..........................22 8.3 Die LCD Hintergrundbeleuchtung einstellen ..............23 8.4 Den Batterieladungsindikator anzeigen ................23 8.5 Firmware Version Information ....................24 8.6 Die Selbstausschaltdauer einstellen ..................24...
-
Seite 16: Einleitung
1.0 Einleitung Restek’s ProFLOW 6000 Flow Meter wurde speziell für die Benutzung in Gaschromatographie (GC) Systemen entwickelt. Die Prüfspitze wird direct an den Gasfluss gehalten und die gemessene Flussrate wird auf einem LCD Bildschirm angezeigt. Der Fluss wird in mL/min gemessen. -
Seite 17: Spezifikationen
• Die neuen Batterien unter Beachtung der Polarität (⊕ und ⊖) einbauen. Vorsicht beim Auswechseln der Batterien: • Keine aufladbaren Akkus benutzen. Abbildung 2: Klappen Sie den Drahtstehbügel voll auf bevor Sie die Batterienklappe öffnen. – + – Abbildung 3: Bauen Sie die Batterien wie angezeigt ein. www.restek.com... -
Seite 18: Stromverbrauch
Ausgeschaltet ANMERKUNG: Bewahren Sie Ihren ProFLOW 6000 nach Gebrauch in seiner Originalbox auf. Bitte legen Sie diese Anleitung oder andere Gegenstände nicht auf den ProFLOW 6000 da das Gerät sonst einschalten kann wenn der Deckel des Aufbewahrungskoffers geschlossen wird. 4.2 Batterieladungsindikator Dieses Gerät ist mit einem Batterieladungsindikator ausgerüstet. -
Seite 19: Interpretation Der Ergebnisse
Flussbereiche. Tabelle III: Anzeigenauflösung gegen Flussbereich. Flussbereich Anzeigenauflösung (mL/min) 0.50–9.99 0.01 10.0–99.9 100–500 Abbildung 7: Beschreibung der Flussbereiche. Flussbereich Anzeige Anzeige zeigt Anzeige zeigt zeigt “under (+) flow values an “over range” an range” an 0.50 mL/min. 515 mL/min. www.restek.com... -
Seite 20: Datensammlung Mit Dem Pc
Gehen Sie zum “Hardware Tab” und klicken Sie auf „Device Manager“. Expandieren Sie die Ports (COM & LPT) Eingabe. Stellen Sie sicher dass der VCP Driver installiert ist, und dann verbinden Sie einen eingeschaltenen ProFLOW 6000 mit dem USB Port. Ein neuer COM Port wird erscheinen. Öffnen Sie Ihren Serial Terminal. è Sektion 8.2: USB Aktivierung Abbildung 8: Schirmbild der Datensammlung. - Seite 21 Namen und Position der Datei die sie speichern wollen ein und klicken Sie entweder „Start: Over- write“ oder „Start: Append“ (Abbildung 9). *Diese Software wird nicht von Restek zur Verfügung gestellt oder unterstützt. Der Benutzer übernimmt die volle Verantwortung für das Herunterladen und die Benutzung des Programms.
-
Seite 22: Proflow 6000 Menüstruktur
8.0 ProFLOW 6000 Menüstruktur 8.1 Gerät Ein/Ausschalten Drücken Sie die Ein/Ausschaltetaste: LCD Bildschirm zeigt die Danach das Danach die das Intro-Bild an: Kalibrier Datum: gemessenen Flußdaten: 01/10/2012 Zum Ausschalten die Ein/Ausschaltetaste für mehrere Sekunden drücken: Andere Mitteilungen die beim Einschalten auftauchen k Wenn das Gerät an einen Strömungsfluss mit Flussraten von weniger als 0.50 mL/... -
Seite 23: Die Lcd Hintergrundbeleuchtung Einstellen
Pfeiltasten um das Batterienmenü zu erreichen: Drücken Sie wieder die “menu” Taste: Die verbleibende Ladung der Batterie wird angezeigt: Um wieder auf das Hauptmenü zurückzukommen drücken Sie die “menu” Taste: Um zur Flussmessung zurückzukehren drücken Sie die “menu” Taste noch einmal. www.restek.com... -
Seite 24: Firmware Version Information
Pfeiltasten um Werte für die Selbstausschaltdauer einzugeben. Werte: 1 Minute bis 59 Minuten, oder “constant on” [ständig an] (max) Um wieder auf das Hauptmenü zurückzukommen drücken Sie die “menu” Taste: Um zur Flussmessung zurückzukehren drücken Sie die “menu” Taste noch einmal. www.restek.com... -
Seite 25: Kalibrier Datum Anzeigen
Garantie abgelaufen ist oder das Gerät durch Missbrauch beschädigt wurde. Rufen Sie den Restek Customer Service unter 1-800-356-1688 oder 1-814-353-1300, ext. 3 (oder Ihren Restek Händler) an wenn Sie über dieses Produkt oder jedes andere Restek Produkt haben... -
Seite 26: Aufkleber Auf Der Rückseite
Benutzung ist als Flussmessung von Spurenmengen von brennbaren oder explosiven Gasen in einer nicht-brennbaren Umgebung bezeichnet. Während des Tests überschreiten weder externe noch interne Elemente 85 °C. Zusätzliche Information: 0 °C ≤ Tamb ≤ 48 °C Arbeitsbereich Nicht für draußen oder feuchte Umgebungen geeignet 2010 Jahr indem das Produktdesign freigegeben wurde. www.restek.com... -
Seite 27: Volumetrische Gegen Masse Flussmessungen
Silikontasten 14.0 Kalibrierung und Service Der Restek ProFLOW 6000 wird vor Lieferung in der Fabrik kalibriert und hat eine Garantie von einem Jahr (ohne Neukalibrierung) vom Verkaufsdatum. Alle Geräte sind mit einem Standard kalibriert der auf NIST zurückgeführt werden kann. - Seite 28 www.restek.com...
- Seite 29 www.restek.com...
- Seite 30 www.restek.com...
-
Seite 31: Declaration Of Conformity
ENG1010-1:2001 EN60079-0:2006 EN60079-15:2005 Declarer’s Name: Restek Corporation Declarer’s Address: 110 Benner Circle Bellefonte, PA 16823 Type of Equipment: ProFLOW 6000 Series Flow Meter Catalog number(s) 22656 Person responsible for making this Declaration: Gerald Johnston Position Title: Product Development Engineer Date:... - Seite 32 Restek patents and trademarks are the property of Restek Corporation. (See www.restek.com/Patents-Trademarks for full list.) Other trademarks in Restek literature or on its website are the property of their respective owners. Restek registered trademarks are registered in the U.S. and may also be registered in other countries.
