- Seite 1 Restek’s ProFLOW 6000 Electronic Flowmeter Users Manual Version 5.4 for cat.# 22656 www.restek.com...
-
Seite 2: Inhaltsverzeichnis
© 2009 Restek Corporation No part of this manual may be reproduced in any form or by any means without the prior agreement or permission by Restek Corporation. Printed in the USA, Restek Corporation, 110 Benner Circle, Bellefonte, PA 16823... -
Seite 3: Introduction

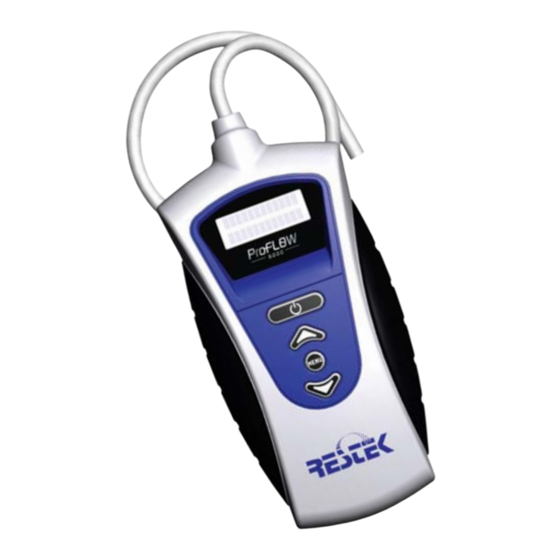

1.0 Introduction Restek’s ProFLOW 6000 Flowmeter is specifically designed for use with gas chromatography (GC) systems. The probe is applied directly to the gas flow stream and the measured flow rate is presented on the LCD screen. Units of flow are measured in mL/min. -
Seite 4: Installing The Batteries
The power saving functions can be changed. ➜ See Section 8.2: Adjust LCD Character Contrast (p.9). Table III Default settings for the ProFLOW 6000 ➜ See Section 8.3: USB Activation (p.10). ➜ See Section 8.4: Adjust LCD Image Backlight (p.10). -
Seite 5: Operating Instructions
Figure 5 LED displays the measured flow value. NOTE: Accurate baseline ‘zero’ values are achieved only when the ProFLOW 6000 is connected to the gas flow line with zero gas flow. To power down the unit press and hold the (power) button until the unit stops clicking. -
Seite 6: Interpreting Results
D D i i s s p p l l a a y y r r e e s s o o l l u u t t i i o o n n ( ( m m L L / / m m i i n n . . ) ) +/- 0.50 – 9.99 0.01 +/- 10.0 – 99.9 +/- 100 – 500 www.restek.com - 6 -... -
Seite 7: Data Collection On The Pc
7.0 Data collection on the PC Figure 8 Screen capture of data collection. The ProFLOW 6000 provides you with a data stream of real time flow values via the USB port (Figure 1, p. 3). In order to use this fea-... - Seite 8 Start: Overwrite or Start: Append buttons appropriately (Figure 9). *This software is not supplied or supported by Restek. User assumes all responsibility for the downloading and use of the program.
-
Seite 9: Proflow 6000 Menu Structure
8.0 ProFLOW 6000 menu structure 8.2 Adjust LCD character contrast 8.1 Unit power up/power down Press the (menu) button. Use the (arrow) keys to select the contrast menu: Press the (power) button: The LCD screen will display Followed by measured... -
Seite 10: Usb Activation
To return to the main menu screen, press the (menu) button. To exit and return to measuring flow, press the (menu) button again. To exit and return to measuring flow, press the (menu) button again. ➜ See Section 7.0: Data Collection on the PC www.restek.com - 10 -... -
Seite 11: Show Battery Charge Indicator
To return to the main menu screen, press the (menu) button. button. To exit and return to measuring flow, press the (menu) To exit and return to measuring flow, press the (menu) button again. button again. www.restek.com - 11 -... -
Seite 12: Adjust Auto Shutoff Duration
(arrow) keys to select the auto shutoff setting. Values: 1–60 minutes or ‘constant on’ (max.) To return to the main menu screen, press the (menu) button. To exit and return to measuring flow, press the (menu) button again. www.restek.com - 12 -... -
Seite 13: Troubleshooting
*Contact Restek or your Restek representative for return instructions for servicing a damaged unit. Additional charges may apply if the warranty has expired or the unit is damaged due to misuse. Call Technical Service at 800-356-1688 or 814-353-1300, ext. 4 (or your Restek representative) if you have any questions about this product or any other Restek product. -
Seite 14: Product Back Label Legend
During testing neither internal nor external elements exceed 85°C. Additional information: Operating range: 32°F ≤ Tamb ≤ 120°F 0°C ≤ Tamb ≤ 48°C 2009 Year of product design release. www.restek.com - 14 -... -
Seite 15: Volumetric Vs. Mass Flow Measurements
If you employ bubble flowmeters in your laboratory, you may find they give slightly higher flow rate values than the Restek ProFLOW 6000. This error is due to technology limitations inherent in the bub- ble flowmeter device; error from variances in air humidity within the bubble chamber and its direct contribution to the measured flow rate. -
Seite 16: Product Case Specifications
Restek product. Please have the serial number available when calling Restek with any concerns you may have. Additional charges may apply if the warranty is expired or the damage is due to misuse. - Seite 17 Restek’s ProFLOW 6000 Elektronischer Flowmeter Bedienungsanleitung Version 5.4 für Katalog #22656 www.restek.com...
- Seite 18 13.0 Produkt Gehäuse Spezifikationen................31 14.0 Kalibrierung und Service ...................31 © 2009 Restek Corporation Kein Teil dieser Anleitung darf in jeglicher Form ohne vorherige Genehmigung von Restek Corporation vervielfältigt werden. Gedruckt in den USA, Restek Corporation, 110 Benner Circle, Bellefonte, PA 16823...
-
Seite 19: Einleitung
1.0 Einleitung Restek’s ProFLOW 6000 Flow Meter wurde speziell für die Benutzung in Gaschromatographie (GC) Systemen entwickelt. Die Prüfspitze wird direct an den Gasfluss gehalten und die gemessene Flussrate wird auf einem LCD Bildschirm angezeigt. Der Fluss wird in mL/min gemessen. -
Seite 20: Die Batterien Einbauen
23 Stunden in Betrieb Die Stromsparfunktionen können umgestellt werden. ➜ Sektion 8.2: den LCD Buchstabenkontrast einstellen (S. 25) Tabelle III Standardeinstellungen für den ProFLOW 6000 ➜ Sektion 8.3: den USB aktivieren (S. 26) ➜ Sektion 8.4: die LCD Hintergrundbeleuchtung einstellen (S. 26) -
Seite 21: Benutzungsanleitung
Sekunden bis sich das Gerät mit der Gasleitung ausgeglichen hat. Abbildung 5 LED zeigt den gemessenen ANMERKUNG: Akkurate Baseline ‘Null’ Werte werden nur dann Flusswert an. erhalten wenn der ProFLOW 6000 an eine Gasleitung mit null Gasfluss angeschlossen ist. Zum Ausschalten drücken sie die Einschalttaste bis das Klicken aufhört. -
Seite 22: Interpretation Der Ergebnisse
Anzeige Anzeige zeigt Anzeige zeigt +/- 0.50 – 9.99 0.01 “over range” an (-) flow values an zeigt “under (+) flow values an “over range” an range” an +/- 10.0 – 99.9 +/- 100 – 500 www.restek.com - 22 -... -
Seite 23: Datensammlung Mit Dem Pc
7.0 Datensammlung mit dem PC Abbildung 8 Schirmbild der Datensammlung. Der ProFLOW 6000 bietet Ihnen einen Datenstrom von Real Time Flusswerten über den USB Port (Abbildung 1, Seite 3). Um dieses Feature zu benutzen müssen Sie zuerst den entsprechenden FTDI Virtual Com Port (VCP) Driver installieren. - Seite 24 Position der Datei die sie speichern wollen ein und klicken Sie entweder „Start: Overwrite“ oder „Start: Append“ (Abbildung 9). *Diese Software wird nicht von Restek zur Verfügung gestellt oder unterstützt. Der Benutzer übernimmt die volle Verantwortung für das Herunterladen und die Benutzung des Programms.
-
Seite 25: Proflow 6000 Menüstruktur
8.0 ProFLOW 6000 Menüstruktur 8.2 Den LCD Buchstabenkontrast einstellen 8.1 Gerät Ein/Ausschalten “menu” Taste drücken: Dann die Pfeiltasten benutzen um das Kontrastmenü zu Drücken Sie die Ein/Ausschaltetaste: wählen. LCD Bildschirm zeigt die Danach folgen das Intro-Bild an: gemessene Flussdaten: “menu” taste noch einmal drücken um zum Werteingabebildschirm zu gelangen. -
Seite 26: Usb Aktivierung
“menu” Taste: Um zur Flussmessung zurückzukehren drücken Sie die “menu” Taste noch einmal. Um zur Flussmessung zurückzukehren drücken Sie die “menu” Taste noch einmal. ➜ Sehen Sie auch unter Sektion 7.0: Datensammlung auf dem PC nach www.restek.com - 26 -... -
Seite 27: Den Batterieladungsindikator Anzeigen
Um wieder auf das Hauptmenü zurückzukommen drücken Sie Um wieder auf das Hauptmenü zurückzukommen drücken Sie “menu” Taste: “menu” Taste: Um zur Flussmessung zurückzukehren drücken Sie die Um zur Flussmessung zurückzukehren drücken Sie die “menu” Taste noch einmal. “menu” Taste noch einmal. www.restek.com - 27 -... -
Seite 28: Die Selbstausschaltdauer Einstellen
Pfeiltasten um Werte für die Selbstausschaltdauer einzugeben. Werte: 1 Minute bis 60 Minuten, oder ‘constant on’ [ständig an] (max) Um wieder auf das Hauptmenü zurückzukommen drücken Sie “menu” Taste: Um zur Flussmessung zurückzukehren drücken Sie die “menu” Taste noch einmal. www.restek.com - 28 -... -
Seite 29: Troubleshooting
*Kontaktieren Sie Restek oder Ihren Restek Händler für Anweisungen zum Service von beschädigten Geräten. Es kann zusätzliche Gebühren geben falls die Garantie abgelaufen ist oder das Gerät durch Missbrauch beschädigt wurde. Rufen Sie den Technical Service unter 800-356-1688 oder 814-353-1300, ext. 4 (oder Ihren Restek Händler) an wenn Sie über dieses Produkt oder jedes andere Restek Produkt haben www.restek.com... -
Seite 30: Aufkleber Auf Der Rückseite
Spurenmengen von brennbaren oder explosiven Gasen in einer nicht-brennbaren Umgebung bezeichnet. Während des Tests überschreiten weder externe noch interne Elemente 85°C. Zusätzliche Information: 0°C ≤ Tamb ≤ 48°C Arbeitsbereich 2009 Jahr indem das Produktdesign freigegeben wurde. www.restek.com - 30 -... -
Seite 31: Volumetrische Gegen Masse Flussmessungen
12.0 Messungen mit einem Bläschen Flowmeter Wenn Sie in Ihrem Labor einen Bläschen Flowmeter benutzen werden Sie feststellen dass dieser höhere Flussraten als der Restek ProFLOW 6000 angibt. Dieser Fehler beruht auf den Beschränkungen die der Bläschen Flowmeter Technologie eigen sind; Fehler durch Variationen in der Luftfeuchtigkeit und der direkte Einfluss auf die gemessene Flussrate. - Seite 32 Call Restek Technical Service at 800-356-1688 or 814-353-1300, ext. 4 Outside the USA: Contact your Restek representative Restek U.S. • 110 Benner Circle • Bellefonte, PA 16823 phone: 814-353-1300 • 800-356-1688 • fax: 814-353-1309 • www.restek.com Restek France • •...
