Inhaltszusammenfassung für RaidSonic Technology ICY DOX IB-RD3741-C31

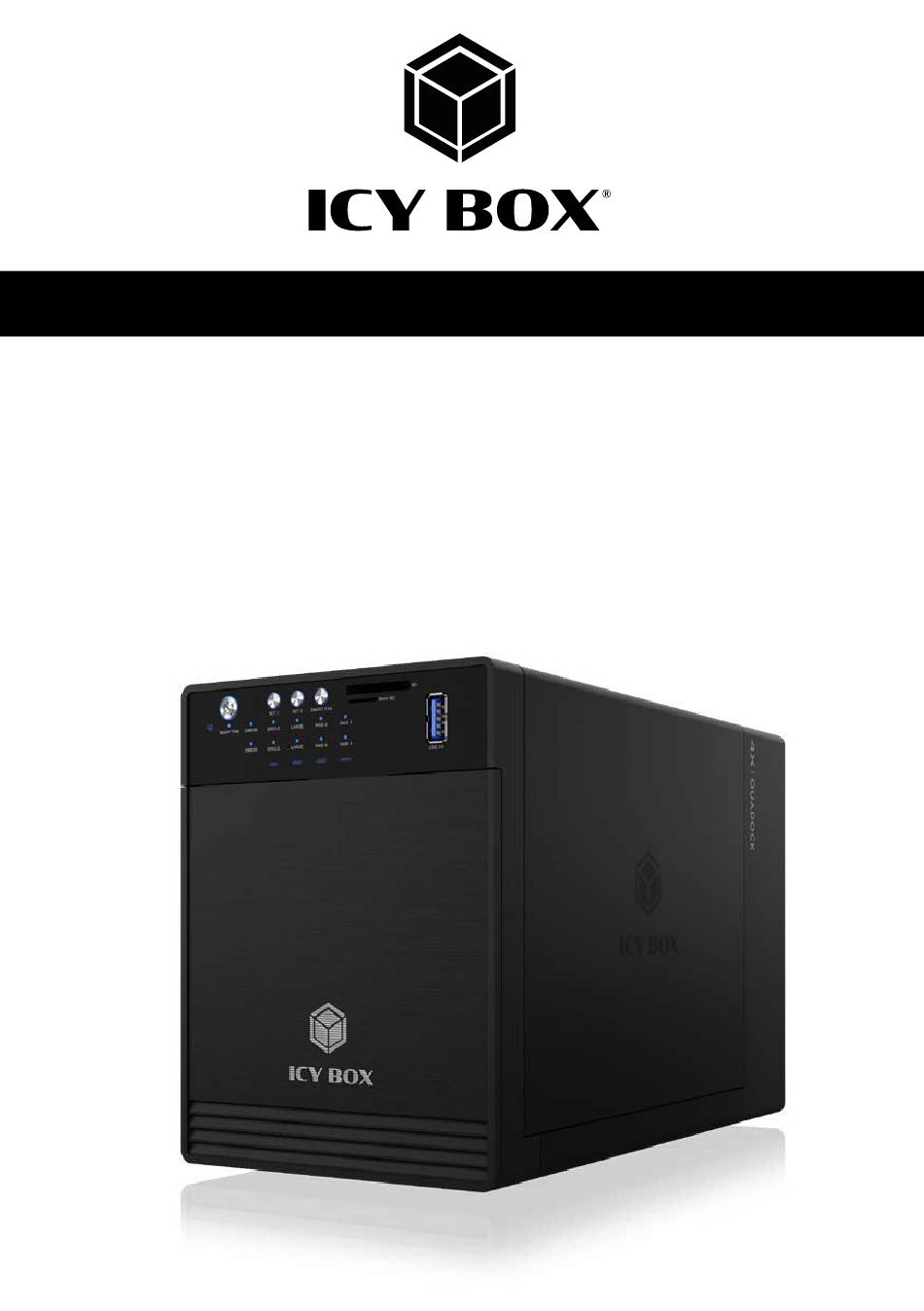

- Seite 1 Manual IB-RD3741-C31 Type-C USB 3.1 (Gen 2) 2x2 RAID enclosure ™ for 4x 2.5" or 3.5" SATA drives Handbuch IB-RD3741-C31 Type-C USB 3.1 (Gen 2) 2x2 RAID Gehäuse ™ für 4x 2,5" oder 3,5" SATA Laufwerke...
- Seite 2 Safety information IB-RD3741-C31 Please read carefully the following information to prevent injuries, damage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Seite 3 Safety information IB-RD3741-C31 Potential data loss Data lost during commissioning IMPORTANT Potentially irreversible data loss • Always comply with the information in the operating instructions/quick installation guide • Exclusively use the product once the specifications have been met • Back up data prior to commissioning •...
- Seite 4 Sicherheitshinweise IB-RD3741-C31 Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlich- keit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden. warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen GEFAHR führen wird.
- Seite 5 Sicherheitshinweise IB-RD3741-C31 Gefahren durch Kleinstteile und Verpackung Erstickungsgefahr WARNUNG Lebensgefahr durch Ersticken oder Verschlucken • Kleinteile, Zubehör für Kinder unzugänglich verwahren • Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen • Kleinteile und Verpackungen nicht in Kinderhände geben Möglicher Datenverlust Datenverlust bei Inbetriebnahme ACHTUNG Unwiederbringlicher Datenverlust möglich •...
-
Seite 6: Package Content
Manual IB-RD3741-C31 Note: All the information contained in this manual was correct at the time of publication. However, as our engineers are always updating and improving the product, your device’s software may have a slightly different appearance or modified functionality than presented in this manual. Package content 1x IB-RD3741-C31, 1x power cable, 1x USB Type-C to Type-C... - Seite 7 Manual IB-RD3741-C31 It needs to be pressed to power on. Power button It needs to be pressed and held for 3 seconds to power off. Remark! This design prevents accidental power off. This device is built in two sets of RAID! SET 1 button Select SET 1 RAID mode SET 2 button...
-
Seite 8: Rear View
Manual IB-RD3741-C31 Front door Drive status HDD1 / HDD2 / HDD3 / HDD4 • Lighting red, under rebuilding (in RAID 1 mode) Blinking red, if: • Drive not inserted • Format error Rear view USB 3.0 Type-A interface for data transfer rates up to 5 Gbit/s USB 3.1 (Gen 2) Type-C interface... -
Seite 9: Product Overview
Manual IB-RD3741-C31 Product overview 2x2 RAID system with docking features as follows: Key features • For 4x 3.5" SATA drives, including four 2.5" SSD/HDD trays • Built in two sets of RAID, each RAID is constructed by two drives • 2x2 RAID function: 0, 1, SINGLE, LARGE •... -
Seite 10: Drive Installation
Manual IB-RD3741-C31 Usage of memory card slots SD card Insert the SD card into the SD card slot with the bevelled corner in front of it. The golden PIN’s of the card must be directed downwards. microSD card Insert the microSD card into the microSD card slot with the bevelled corner in front of it. The golden PIN’s of the card must be directed upwards. - Seite 11 Manual IB-RD3741-C31 Press down the two tabs to detach the metal frame and remove it. Take the transport cardboard out of the device (if available).
- Seite 12 Manual IB-RD3741-C31 Preparing the drives Please use the provided screws to secure the handles to the 3.5" drives or the 2.5’’ drive-carriers. 3.5" HDD 2.5" HDD mount SATA connector pins mount facing up Slide the the 3.5" drives or the 2.5" drive-carriers into the guide rails and push them downwards until it locks into the connector in order from up to down.
- Seite 13 Manual IB-RD3741-C31 To take the drive or carrier out from the device, slightly press down the handle and pull it out. Reinstall the metal frame that has been removed bevor. Please make sure the bottom of the frame stays inside the track before closing the front door.
- Seite 14 Manual IB-RD3741-C31 First connect the power cord and turn on the power switch to stabilize the current in the device, then connect the USB Type-C cable to your computer and power on the device. ™ Then activate the power switch on the front panel and verify that the computer is turned on Now you can set the preferred RAID settings as follows: •...
- Seite 15 Manual IB-RD3741-C31 RAID Mode Description SINGLE Like LARGE it is not really a RAID mode. This means that both drives are integrated as separate drives with its own content, independent from each other. LARGE LARGE concatenates multiple hard drives as a single large volume; resulting in a seamless expansion of virtual volumes beyond the physical limitations of separately connected hard drives.
- Seite 16 Manual IB-RD3741-C31 RAID Mode Combination LED display status – RAID configuration...
- Seite 17 Manual IB-RD3741-C31...
- Seite 18 Manual IB-RD3741-C31 Configure the RAID mode There are several mode options for the IB-RD3741-C31, Single, LARGE, RAID 0 and RAID 1. The enclosure is not set to any of the mode above by default. So, if you just put hard drives in without setting a mode to use, the enclosure will just turn of after a few seconds after turning it ON.
- Seite 19 Manual IB-RD3741-C31 Then press and hold the "RAID mode confirmation button" in the back of the device until enclosure shuts down. To avoid accidental touch and result in data loss, you can’t press the button directly with your finger. During setting the RAID mode, use the supplied screwdriver to press the RAID confirmation button on the back of the unit.
- Seite 20 Manual IB-RD3741-C31 Follow the description above for SET 2 but start as follows: To select the desired RAID mode for the lower two drives. Press and hold the "SET 2" button until the green RAID option light starts to flash. Then release the button and press it briefly several times to select the desired mode.
- Seite 21 Manual IB-RD3741-C31 Disk initialisation - Windows ® If the HDD is uninitialized, you may have to initialize it by doing the following steps: At first click ‚"Start", ‚"Execute" on your PC and key in "diskmgmt.msc". After that please press "Return" key. 1.
- Seite 22 Manual IB-RD3741-C31 2. Create new partition and format disk...
- Seite 23 Manual IB-RD3741-C31 3. Drive format completed...
- Seite 24 Manual IB-RD3741-C31 macOS X 10.14 or later ® If unformatted drives are used, they may first have to be initialized. For initialisation do the following steps: 1. Click ‚‘Disk Utility" icon. 2. Drive initialisation 3. Choose the appropriated drive and click ‚‘Erase"...
- Seite 25 Manual IB-RD3741-C31 4. Drive format in process 5. Format completed...
-
Seite 26: General Information
Manual IB-RD3741-C31 General information Changing the RAID mode will cause data lost. Please refer to the instructions when switching the RAID mode, otherwise set up might fail. When using RAID function, HDDs with the same brand, model and capacity is strongly recommended. When using RAID function, more than one HDD partition is not recommended. - Seite 27 Manual IB-RD3741-C31 If the noise is still present, you can change the fan with another identical fan of size 80 x 80 x 20 mm referring. If the fan stops working, do not dismantle it. Please send back to the retail store immediately. Operation Environment: Temperature 0 ~ 35 °C Humidity 90 % RH...
-
Seite 28: Verpackungsinhalt
Handbuch IB-RD3741-C31 Hinweis: Alle in diesem Handbuch enthaltenen Angaben wurden einer eingehenden Prüfung zur Zeit der Veröffent- lichung unterzogen. Trotzdem, durch Weiterentwicklungen und Updates, können Veränderungen eintreten, die eine andere Funktions- oder Vorgehensweise, als in diesem Handbuch dargestellt, haben können. Verpackungsinhalt 1x IB-RD3741-C31, 1x Stromkabel, 1x USB Type-C zu Type-C... - Seite 29 Handbuch IB-RD3741-C31 Um das Gerät einzuschalten muss die Taste kurz gedrückt werden. AN-/AUS Taste Um das Gerät auszuschalten muss die Taste gedrückt und für 3 Sekunden gehalten werden. Hinweis! Durch diese Funktion wird ein versehentliches Ausschalten des Gerätes verhindert. Das Gerät besteht aus zwei voneinander unabhängigen RAID Verbünden! RAID SET 1 Taste Um den gewünschten RAID Modus für die oberen beiden Laufwerke auszuwäh- len.
-
Seite 30: Interieur-Zubehör
Handbuch IB-RD3741-C31 Fronttür Laufwerksstatus HDD1 / HDD2 / HDD3 / HDD4 • Rot leuchtend, Wiederherstellungsprozess aktiv (nur im RAID 1 Modus Rot blinkend, wenn: • Laufwerk nicht eingesetzt • Formatierungsfehler Rückansicht USB Type-A Anschluss für Datenübertragungen bis zu 5 Gbit/s USB Type-C Anschluss für Datenübertragungen bis zu 10 Gbit/s Bestätigungstaste für RAID Modusauswahl... - Seite 31 Handbuch IB-RD3741-C31 Produktübersicht 2x2 RAID System mit Dockingfunktionen wie folgt: Hauptmerkmale • Für 4x 3,5" SATA I/II/III Laufwerke inklusive vier 2,5" SSD/HDD Einschüben • Zwei separate RAID Sets, jeweils aus zwei Laufwerken bestehend • 2x2 RAID Funktion: 0, 1, SINGLE, LARGE •...
-
Seite 32: Verwenden Der Speicherkartenschächte
Handbuch IB-RD3741-C31 Verwenden der Speicherkartenschächte SD Karte Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD-Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten. microSD Karte Schieben Sie die microSD Karte mit der abgeschrägten Ecke voraus in den microSD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach oben. - Seite 33 Handbuch IB-RD3741-C31 Drücken Sie die beiden Verriegelungen des Metallrahmens herunter und entnehmen Diesen. Entnehmen Sie die Pappeinlagen (Transportsicherung) aus den Laufwerksschächten (falls vorhanden).
-
Seite 34: Laufwerk Vorbereiten
Handbuch IB-RD3741-C31 Laufwerk vorbereiten Entnehmen Sie die Handgriffe und schrauben Sie diese an die Enden der 3,5" Laufwerke oder an die Enden der 2,5" Laufwerksträger. 3.5" HDD 2.5" HDD mount SATA connector pins mount facing up Schieben Sie die vorbereiteten Laufwerksträger in die Einschübe bis sie fest in den Anschlüssen ein- rasten und stellen Sie sicher, dass sie der Reihenfolge nach, von oben nach unten, eingesetzt werden. - Seite 35 Handbuch IB-RD3741-C31 Zur Entnahme eines Laufwerks drücken Sie bitte vorsichtig den Haltegriff nach unten und lösen so die interne Verbindung um dann das Laufwerk entnehmen zu können. Setzen Sie den zuvor entnommenen Metallrahmen zur Sicherung der Laufwerke wieder ein und achten dabei darauf, dass dieser im unteren Bereich richtig in der Führungsschiene steckt.
- Seite 36 Handbuch IB-RD3741-C31 Schließen Sie zunächst das mitgelieferte Stromkabel und schalten den AN/AUS Schalter an der Rückseite an um die Spannung des Gerätes zu stabilisieren und stellen anschließend die USB Verbindung zum Computer her. Schalten Sie nun das Gerät an der Vorderseite ein und stellen sicher, dass auch Ihr angeschlossener Computer einge- schaltet ist.
- Seite 37 Handbuch IB-RD3741-C31 Beschreibung der verschiedenen RAID Modi SINGLE Konfiguration eines RAID-Controllers mit mehreren Laufwerken, die keinen Verbund bilden. Damit werden die angeschlossenen Laufwerke dem Betriebssystem einzeln zur Verfügung gestellt. LARGE Verbindet mehrere Laufwerke zu einem großen virtuellen Laufwerk und umgeht damit die physische Begrenzung einzeln angeschlossener Laufwerke.
-
Seite 38: Raid Modus Einstellungen
Handbuch IB-RD3741-C31 RAID Modus Einstellungen Das Gerät ist in 2 Gruppen von RAIDs eingeteilt und jedes RAID wird mittels zweier Laufwerke gebildet. Es gibt mehrere Arten von RAID-Modi, die vor der Verwendung richtig eingestellt werden müssen.Hierfür werden die Tasten "SET 1" und "SET 2" an der Front dieses Geräts verwendet. LED Anzeigestatus –... - Seite 39 Handbuch IB-RD3741-C31...
-
Seite 40: Konfigurierung Des Raid Modus
Handbuch IB-RD3741-C31 Konfigurierung des RAID Modus Es können verschiedene RAID Modi, wie SINGLE, LARGE, RAID 0 und RAID 1 gewählt werden. Bei Auslieferung ist KEIN Modus voreingestellt. Sollten also Laufwerke eingesetzt werden und kein Modus vorab gewählt worden sein, schaltet sich das Gerät kurz nach dem Einschalten aus. Installieren Sie die Festplatte zunächst von oben nach unten in dem Gehäuse. - Seite 41 Handbuch IB-RD3741-C31 Nachdem Sie den gewünschten RAID Modus angewählt haben, halten Sie bitten die Bestätigungstaste an der Rücksei- te des Gerätes gedrückt bis sich das Gerät ausschaltet. Um ein versehentliches Betätigen und damit Datenverlust zu vermeiden, können Sie die Taste nicht direkt mit dem Finger drücken.
- Seite 42 Handbuch IB-RD3741-C31 Folgen Sie der oben aufgeführten Vorgehensweise auch für SET 2, aber beginnen wie folgt: Um den gewünschten RAID Modus für die unteren beiden Laufwerke auszuwählen. „SET 2“ Taste gedrückt halten bis die zugehörige RAID Anzeige beginnt Grün zu blinken. Anschließend die Taste loslassen und mehrfach kurz drücken um den gewünschten Modus auszuwählen.
-
Seite 43: Laufwerksinitialisierung - Windows
Handbuch IB-RD3741-C31 Laufwerksinitialisierung – Windows ® Bei der Verwendung von unformatierten Laufwerken müssen diese unter Umständen zunächst initialisiert werden. Gehen Sie dabei bitte wie folgt vor: Führen Sie “Start” und “Ausführen” an Ihrem Windows Rechner aus und tippen Sie „discmg- mt.mcs“... - Seite 44 Handbuch IB-RD3741-C31 2. Neue Partition erstellen und formatieren.
- Seite 45 Handbuch IB-RD3741-C31 3. Laufwerksformatierung abgeschlossen.
- Seite 46 Handbuch IB-RD3741-C31 macOS X 10.14 oder höher ® Bei der Verwendung von unformatierten Laufwerken müssen diese unter Umständen zunächst initialisiert werden. Gehen Sie dabei bitte wie folgt vor: 1. Öffnen Sie das Festplattendienstprogramm. 2. Initialisieren Sie das Laufwerk mithilfe des Dienstprogrammes. 3.
- Seite 47 Handbuch IB-RD3741-C31 4. Formatierung wird durchgeführt 5. Nach Abschluss der Formatierung.
-
Seite 48: Allgemeine Hinweise
Handbuch IB-RD3741-C31 Allgemeine Hinweise Ein Wechsel des eingestellten RAID Modus führt zu vollständigem Datenverlust. Sollte dies Notwendig werden, führen Sie zuvor ein Datenbackup durch. Zur Änderung des RAID Modus gehen Sie bitte genau wie beschrieben vor, da sonst die Änderungen unter Umständen nicht übernommen werden. - Seite 49 Handbuch IB-RD3741-C31 ACHTUNG Achten Sie auf die richtige Ausrichtung des 2 Pin-Steckers beim Wiedereinbau. Sollte der Lüfter oder das Gerät ausfallen, können Sie im Rahmen der Gewährleistungszeit eine Reparatur über Ihren Händler veranlassen. Arbeitsumgebung: Temperatur 0 ~ 35 °C Relative Luftfeuchtigkeit 90 % Das Gerät funktioniert auch mit Computern, die über eine USB Type-C USB 3.0/2.0 ™...
- Seite 50 The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the specifications and/or design of the above mentioned product without prior notice.
