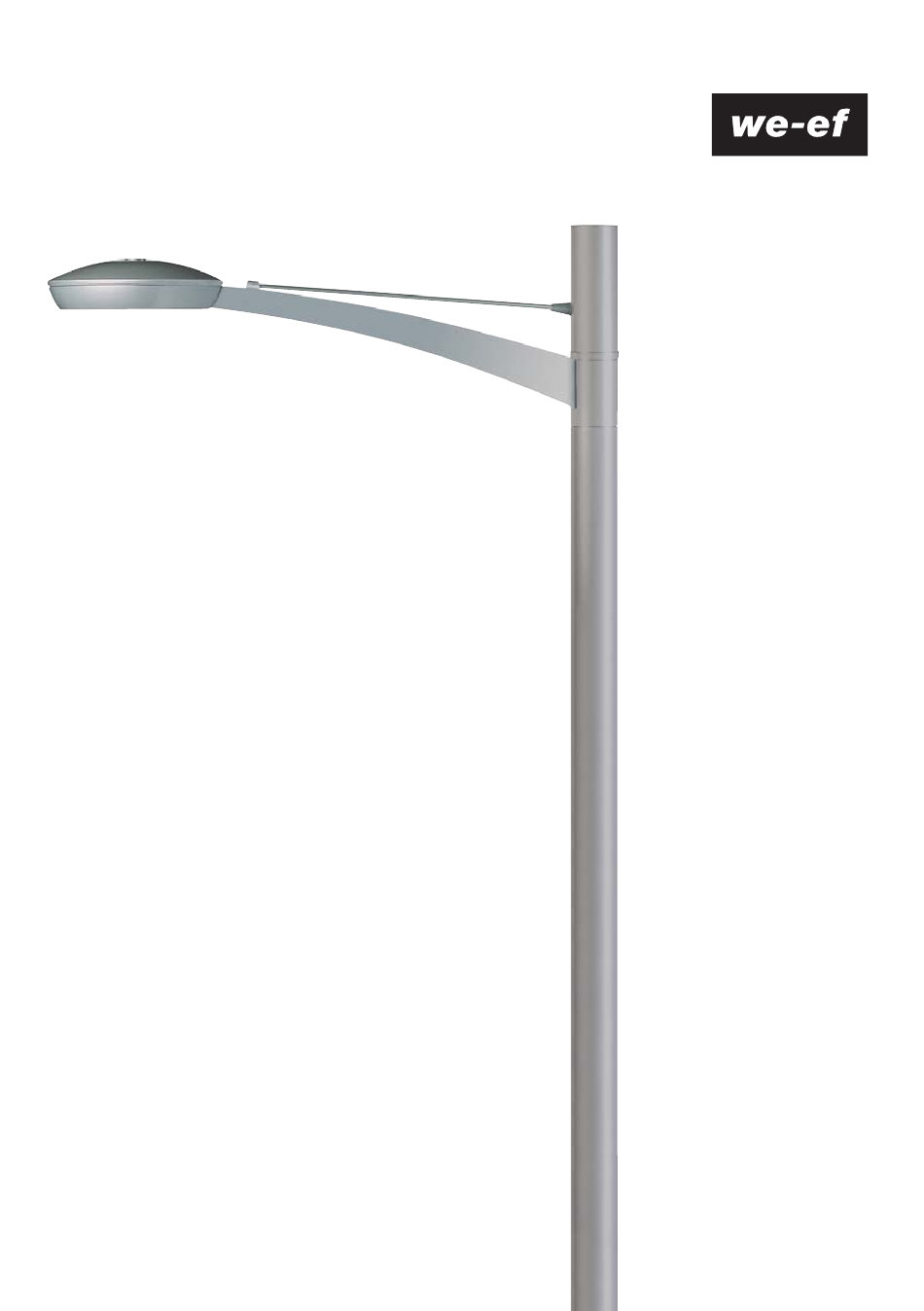

- Seite 1 WE-EF LEUCHTEN Montage- und Wartungshinweise Mastleuchten RBL640 RBL660 Installation and Maintenance Instructions Post Top Luminaires RBL640 RBL660...
-
Seite 2: Montage
HIT 250-400W ....... . E40 Windangriffsfläche / Windage Area RBL640 . . . 0,063 m²... -
Seite 3: Installation Procedure
Leuchte in Position gebracht wird. Schrauben P 10) Installation to a column: gleichmäßig fest anziehen. 10.1) Prepare enough cable K (not supplied by WE-EF) to 10) Montage am Mast: extend between luminaire and column base. Feed 10.1) Entsprechend der Masthöhe und Länge bis zur cable K through cable gland G. - Seite 4 10.3) Kabel K durch den Ausleger L führen, während die 10.3) Feed cable K through mounting bracket L, while set- Leuchte in Position gebracht wird. Die 4 Schrauben H ting luminaire in position. Tighten the four screws H gleichmäßig festziehen. evenly.
- Seite 6 Abb. 1 Abb. 2 fig. 1 fig. 2 Abb. 3 Abb. 4 fig. 3 fig. 4 Abb. 5 Abb. 6 fig. 5 fig. 6 Abb. 7 fig. 7...
- Seite 7 WE-EF LIGHTING Thailand Australia Tel +66 2 738 9610-14 Tel +61 3 8587 0444 Fax +66 2 175 2174 Fax +61 3 8587 0499 info.asiapacific@we-ef.com info.australia@we-ef.com RBL640_RBL660_011211 / 006-0768 Technische Änderungen vorbehalten. Technical specifications are subject to change. © WE-EF 2011...
