3. Anschluss des Stromkabels
Schließen Sie die OBU bei Nutzung zwingend über das mitgelieferte Kabel an eine Stromversorgung an. Nur so ist die Maut-
erhebung und das Laden von Updates gewährleistet. Der Anschluss über ein USB-Kabel oder einen Zigarettenanzünder-Adapter
ist unzulässig.
• Messen Sie die nötige Kabellänge vom OBU-Stecker bis zur Versorgung des Fahrzeugs ab und schneiden Sie dann den Stecker
für den Zigarettenanzünder sowie die Überlänge des Kabels ab.

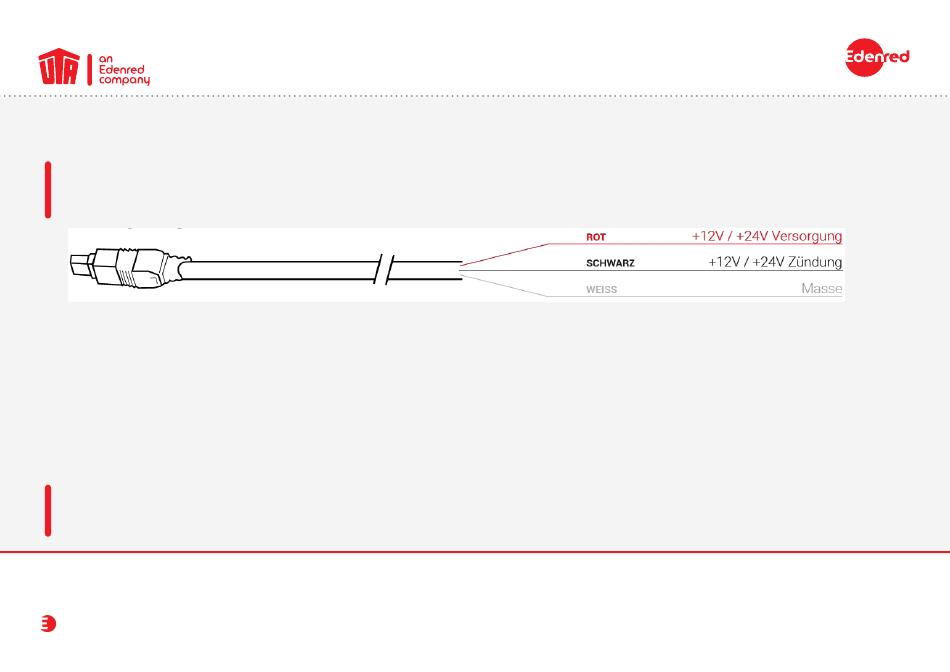

• Lokalisieren Sie mithilfe des obenstehenden Schemas die Anschlusspunkte im Fahrzeug. Der schwarze Draht für das Einschalt-
signal muss an die Zündung des Fahrzeugs angeschlossen werden.
• Installieren Sie eine 5 A-Sicherung (nicht enthalten) in Reihenschaltung mit den Versorgungsdrähten (rote und schwarze Drähte),
bevor Sie die Kabel ans Fahrzeug anschließen. Wenn die Versorgung des Fahrzeugs bereits gesichert ist, entfällt dieser Schritt.
• Schließen Sie abschließend alle Drähte an die im Vorfeld identifizierten Anschlusspunkte an (Versorgung des Fahrzeugs, Zündung
und Masse).
Die Festinstallation der UTA MultiBox
übernimmt UTA im Falle einer Reklamation keine Haftung.
UTA MultiBox
Bedienungsanleitung
ist ausschließlich durch einen qualifizierten Fachbetrieb vorzunehmen. Bei Missachtung
®
®
11
