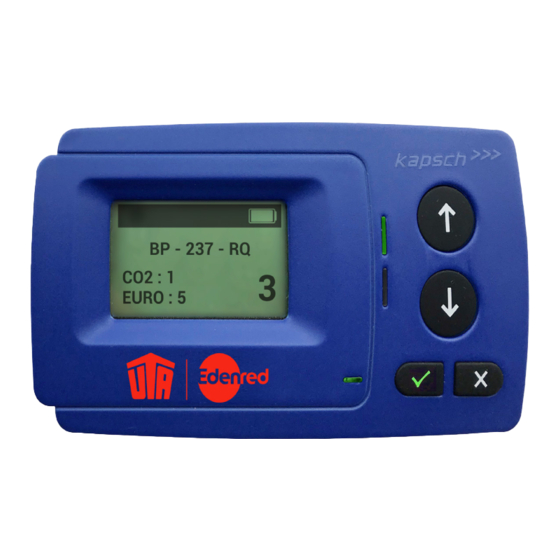

UTA MultiBox
Bedienungsanleitung
®
Seit August 2020 hat die UTA MultiBox
Dokuments. Die Bedienungsanleitung unseres Vorgängers folgt ab Seite 27. Für Fragen und Anregungen steht Ihnen der
UTA Maut Service gerne zur Verfügung.
UTA MultiBox
NEW DESIGN
®
UTA MultiBox
Bedienungsanleitung
ein neues Design. Die dazugehörige Bedienungsanleitung finden Sie am Anfang dieses
®
®
UTA MultiBox
Vorgänger
®
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Inhaltszusammenfassung für Edenred UTA MultiBox
- Seite 1 UTA MultiBox Bedienungsanleitung ® Seit August 2020 hat die UTA MultiBox ein neues Design. Die dazugehörige Bedienungsanleitung finden Sie am Anfang dieses ® Dokuments. Die Bedienungsanleitung unseres Vorgängers folgt ab Seite 27. Für Fragen und Anregungen steht Ihnen der UTA Maut Service gerne zur Verfügung.
- Seite 2 UTA MultiBox ® Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhalt Vorwort 1. Einführung 2. Installation der OBU 2.1 Installation der UTA MultiBox an ein vorhandenes Batteriekabel ® 2.2 Sie haben kein batteriebezogenes Kabel 2.3 Positionieren der UTA MultiBox an der Windschutzscheibe ® 3. Anschluss des Stromkabels 4. Einschalten der UTA MultiBox ®... -
Seite 4: Vorwort
Vorwort Sehr geehrte(r) NutzerIn, bitte lesen Sie die Ihnen vorliegende Bedienungsanleitung sorgfältig durch. Nur so ist gewährleistet, dass die UTA MultiBox ® gemäß den Nutzungsbedingungen Ihr volles Leistungsspektrum abrufen kann. Wir möchten Sie insbesondere darauf aufmerksam machen, dass die UTA MultiBox dauerhaft an eine Stromversorgung ®... -
Seite 5: Einführung
Optional Nutzung des UTA MultiBox Managers ® Wir weisen Sie darauf hin, dass Sie die UTA MultiBox anschließen und aktivieren müssen, um alle abonnierten Dienste nutzen zu können. ® Die auf der Box gespeicherten Informationen müssen unbedingt dem Fahrzeug entsprechen, in dem es eingebaut ist. -
Seite 6: Installation Der Obu
2. Installation der OBU 2.1 Installation der UTA MultiBox an ein vorhandenes Batteriekabel ® Entfernen Sie das Anschlusskabel von Entfernen Sie die Anschlusskabel- der Dockingstation. abdeckung, indem Sie daran ziehen. UTA MultiBox ® Bedienungsanleitung... -
Seite 7: Installation Der Uta Multibox ® An Ein Vorhandenes Batteriekabel
2.1 Installation der UTA MultiBox an ein vorhandenes Batteriekabel ® Verwenden Sie Legen Sie das Ende des das an Ihrer Batterie Anschlusskabels in die angeschlossene Dockingstation. Der Pfeil Kabel, um diese auf der Endkappe muss auszutauschen. Ihnen zugewandt sein. Schieben Sie das Drücken Sie die... -
Seite 8: An Ein Vorhandenes Batteriekabel
2.1 Installation der UTA MultiBox an ein vorhandenes Batteriekabel ® Die Halterung mit Kabel sollte wie im Bild Aufkleber für den Einmalgebrauch! aussehen. Setzen Sie die UTA MultiBox auf der ® Dockingstation ein. Prüfen Sie, ob die OBU korrekt angeschlossen ist. Dazu müssen Sie die Informationen am Bildschirm ablesen. -
Seite 9: Sie Haben Kein Batteriebezogenes Kabel
2.2 Sie haben kein batteriebezogenes Kabel Nehmen Sie die Drücken Sie die UTA MultiBox Abdeckung hinein, ® die Halterung zur bis Sie ein „Klick“ hören. Hand. Die Halterung mit Aufkleber für den Kabel sollte wie im Einmalgebrauch! Bild aussehen. Setzen Sie die... -
Seite 10: Positionieren Der Uta Multibox An Der Windschutzscheibe
2.3 Positionieren der UTA MultiBox an der Windschutzscheibe ® Platzieren Sie die OBU mittig im unteren Bereich auf der Innenseite der sauberen Windschutzscheibe (außerhalb eines getönten Bereichs). Ein Freiraum von etwa 10 cm um die OBU ist vorzusehen. Der Fahrer ist angehalten, alle Gegenstände, die den Betrieb der OBU beeinträchtigen könnten, zu entfernen. -
Seite 11: Anschluss Des Stromkabels
Sie die Kabel ans Fahrzeug anschließen. Wenn die Versorgung des Fahrzeugs bereits gesichert ist, entfällt dieser Schritt. • Schließen Sie abschließend alle Drähte an die im Vorfeld identifizierten Anschlusspunkte an (Versorgung des Fahrzeugs, Zündung und Masse). Die Festinstallation der UTA MultiBox ist ausschließlich durch einen qualifizierten Fachbetrieb vorzunehmen. Bei Missachtung ®... -
Seite 12: Einschalten Der Uta Multibox
4. Einschalten der UTA MultiBox ® 1. Ein Doppelklick und Sie rufen das Menü auf. 2. Die Pfeile erlauben ein Navigieren innerhalb des Menüs. 3. Durch Drücken dieser Taste verlassen Sie das Menü. Bei Geschwindigkeiten über 10 km/h funktionieren die Tasten nicht. -
Seite 13: Einstellung & Erstaktivierung
Liste der verfügbaren Sprachen: • Polnisch • Deutsch • Englisch • Italienisch • Portugiesisch • Französisch • Tschechisch • Spanisch • Niederländisch • Kennzeichenprüfung: Überprüfen Sie, ob das Kennzeichen auf dem Display identisch mit dem Ihres Fahrzeugs ist. UTA MultiBox ® Bedienungsanleitung... - Seite 14 0=0-0=0:4 (Fahrzeug mit 4 Achsen) Bsp.: Ihre Fahrzeugkombination besteht aus einer Zugmaschine und einem Hänger mit insgesamt 5 Achsen: 0=0-0=0:5+ • Bestätigen Sie das Gewicht mit dem Haken. Standardmäßig entspricht das in der OBU gespeicherten Gewicht dem zulässigen Gesamtgewicht. UTA MultiBox ® Bedienungsanleitung...
- Seite 15 Ab sofort startet Ihre OBU mit Einschalten der Zündung Ihres Fahrzeuges. Sollte die LED rot leuchten oder eine Fehlermeldung im Display erscheinen, ist die UTA MultiBox nicht ® einsatzbereit. Bitte nehmen Sie umgehend Kontakt zu UTA auf. Nehmen Sie umgehend mit UTA Kontakt auf, wenn folgende Informationen falsch sind: •...
-
Seite 16: Led-Anzeige
Sehen Sie beim nächsten Halt in Ihren Nachrichten nach. Drücken Sie dafür auf das Häckchen. Auf den Mautnetzen in Frankreich, Spanien, Portugal, Liefkenshoek (Belgien) und Herrentunnel (Deutschland) gibt das Fahrzeuggerät einen Signalton (1 oder 2 Pieptöne) sobald es bei der Durchfahrt einer Station detektiert wird. UTA MultiBox ® Bedienungsanleitung... -
Seite 17: Weitere Möglichkeiten
Fahrzeuggeräts. Falls das Problem weiterhin ansteht, wenden Sie sich an Ihren UTA Ansprechpartner. Sollte Ihr Fahrzeuggerät keinen Signalton ausgegeben haben oder nacheinander 4 ausgeben, wurde die Transaktion nicht bestätigt. Sie sind nicht vorschriftsgemäß unterwegs. Bitte halten Sie sich an das Kapitel 10. UTA MultiBox ® Bedienungsanleitung... -
Seite 18: Fehlermeldung
10006 Ihr Fahrzeuggerät ist nicht betriebsbereit. Falls das Problem weiterhin ansteht, wenden Sie sich an Ihren Ansprechpartner. Im Falle einer Störung sind wir unter folgenden Rufnummern für Sie erreichbar: UTA MultiBox ® UTA Maut Service Im belgischen Netz „Viapass“ +49 6027 509-617 +33 (0)4 26 29 75 80 Montag - Freitag 8.00 - 18.00 Uhr... -
Seite 19: Mautkontexte
Wenn Sie kontrollieren möchten, für welche Länder Ihre OBU einsetzbar und freigeschaltet ist, so rufen Sie im Menü den Punkt „Netzwerke“ auf. Drücken Sie X, um das Menü wieder zu verlassen. LIEFKENSH. Belgien VIAPASS Belgien HERRENTUN. Deutschland VIA-T Spanien TIS-PL Frankreich VIA VERDE Portugal UTA MultiBox ® Bedienungsanleitung... -
Seite 20: Zahlen An Der Mautstation
Sowohl beim Auf- wie auch beim Abfahren sind sämtliche Spuren mit einer Fahrzeugge- Belgien räterkennung ausgestattet. Spuren sind der elektronischen Mauterfassung vorbehalten und durch dieses Schild gekennzeichnet. Herrentunnel Es ist ratsam, die ganz rechte Spur zu verwenden. Deutschland Viapass Spuren ohne Mautstelle Belgien UTA MultiBox ® Bedienungsanleitung... -
Seite 21: Durchfahrt An Der Mautstation
• Halten Sie sich an die Beschilderung. • Warten Sie, bis die Ampel grün ist und die Schranke aufgeht bevor Sie weiterfahren. Bei Befahren von mautpflichtigen Straßennetzen muss das Fahrzeuggerät stets auf seiner Halterung angebracht sein. UTA MultiBox ® Bedienungsanleitung... -
Seite 22: Notfallplan Bei Störungen
Frankreich, Spanien, Portugal, Herrentunnel (Deutschland), Liefkenshoektunnel (Belgien) • Beim Auffahren ein Ticket ziehen. • Beim Abfahren eine Spur anfahren. Benutzen Sie die Gegensprechanlage und warten Sie auf Hilfe. Lassen Sie Ihre UTA MultiBox ID manuell scannen oder zahlen Sie mit Bargeld oder Kreditkarte. ®... - Seite 23 UTA Card, Bargeld oder Kreditkarte. • Verstauen Sie Ihr Fahrzeuggerät in der mitgelieferten Aluminium behandelten Hülle, um nicht mehrmals abgerechnet zu werden. • Mit Ihrer provisorischen Satellic OBU können Sie nur auf dem belgischen Mautstraßennetz fahren. UTA MultiBox ® Bedienungsanleitung...
-
Seite 24: Wissenswertes
10. Wissenswertes • Bedienen Sie Ihre UTA MultiBox nicht während der Fahrt! ® • Denken Sie nach jeder Stromunterbrechung an eine Wiederinbetriebnahme, um Strafzahlungen zu vermeiden! • Für Ersatzteile wenden Sie sich bitte an UTA. • Für Retouren senden Sie die OBU in der beigefügten Versandtasche an UTA. -
Seite 25: Checkliste
11. Checkliste Konstante Stromversorgung? LED leuchtet grün? Benötigte Mautkontexte angezeigt? Kennzeichen korrekt hinterlegt? Aktuelle Achsenzahl richtig eingestellt? Richtige Schadstoffklasse angezeigt? UTA MultiBox ® Bedienungsanleitung... -
Seite 26: Kontaktdaten
Ihr Team vom Toll Service hilft Ihnen gerne: Kontaktdaten im Fall von Störungen während der Fahrt in Belgien (Viapass) Toll Service +33 (0)4 26 29 75 80 +49 6027 509-617 24h für Sie erreichbar! support@uta.com www.uta.com UTA MultiBox ® Bedienungsanleitung... - Seite 27 UTA MultiBox ® Bedienungsanleitung...
- Seite 28 Inhalt Vorwort 1. Einführung 2. Installation der OBU 2.1 Befestigung der UTA MultiBox in der Halterung ® 2.2 Positionieren der UTA MultiBox an der Windschutzscheibe 6 ® 3. Anschluss des Stromkabels 4. Anschluss der UTA MultiBox an die Stromversorgung ®...
-
Seite 29: Vorwort
Vorwort Sehr geehrte(r) NutzerIn, bitte lesen Sie die Ihnen vorliegende Bedienungsanleitung sorgfältig durch. Nur so ist gewährleistet, dass die UTA MultiBox ® gemäß den Nutzungsbedingungen Ihr volles Leistungsspektrum abrufen kann. Wir möchten Sie insbesondere darauf aufmerksam machen, dass die UTA MultiBox dauerhaft an eine Stromversorgung ®... -
Seite 30: Einführung
• Optional Aktivierung für das Viapass Netzt (BEL) • Optional Nutzung des UTA MultiBox Managers Wir weisen Sie darauf hin, dass Sie die UTA MultiBox anschließen und aktivieren müssen, um alle abonnierten Dienste nutzen ® zu können. Die auf der Box gespeicherten Informationen müssen unbedingt dem Fahrzeug entsprechen, in dem es eingebaut ist. -
Seite 31: Installation Der Obu
2. Installation der OBU 2.1 Befestigung der UTA MultiBox in der Halterung ® Oben Entfernen Sie die Folie von der Klebefläche. Bringen Sie die Halterung auf der Rückseite (Aufkleber für den Einmalgebrauch) der OBU an. UTA MultiBox ® Bedienungsanleitung... -
Seite 32: Positionieren Der Uta Multibox
2.2 Positionieren der UTA MultiBox an der Windschutzscheibe ® Platzieren Sie die OBU mittig im unteren Bereich auf der Innenseite der sauberen Windschutzscheibe (außerhalb eines getönten Bereichs). Ein Freiraum von etwa 10 cm um die OBU ist vorzusehen. Der Fahrer ist angehalten, alle Gegenstände, die den Betrieb der OBU beeinträchtigen könnten, zu entfernen. -
Seite 33: Anschluss Des Stromkabels
Schritt. • Schließen Sie abschließend alle Drähte an die im Vorfeld identifizierten Anschlusspunkte an (Versorgung des Fahrzeugs, Zündung und Masse). Die Festinstallation der UTA MultiBox ist ausschließlich durch einen qualifizierten Fachbetrieb vorzunehmen. Bei Missachtung ® übernimmt UTA im Falle einer Reklamation keine Haftung. -
Seite 34: Anschluss Der Uta Multibox ® An Die Stromversorgung
Versorgung an. Drücken Sie es fest ein, bis Sie ein „Klick“ vernehmen. • Dieser Anschluss muss vollständig durchgeführt sein, um für einen korrekten Betrieb der UTA MultiBox zu sorgen. ® • Setzen Sie die OBU danach wieder in die Halterung ein •... -
Seite 35: Einschalten Der Uta Multibox
5. Einschalten der UTA MultiBox ® 1. Ein Doppelklick und Sie rufen das Menü auf. 2. Die Pfeile erlauben ein Navigieren innerhalb des Menüs. 3. Durch Drücken dieser Taste verlassen Sie das Menü Bei Geschwindigkeiten über 10 km/h funktionieren die Tasten nicht. -
Seite 36: Einstellung & Erstaktivierung
Liste der verfügbaren Sprachen: • Polnisch • Deutsch • Englisch • Italienisch • Portugiesisch • Französisch • Tschechisch • Spanisch • Niederländisch • Kennzeichenprüfung: Überprüfen Sie, ob das Kennzeichen auf dem Display identisch mit dem Ihres Fahrzeugs ist. UTA MultiBox ® Bedienungsanleitung... - Seite 37 Bsp.: Ihre Fahrzeugkombination besteht aus einer Zugmaschine und einem Hänger mit insgesamt 5 Achsen: 0=0-0=0:5+ • Bestätigen Sie das Gewicht mit dem Haken. Standardgemäß entspricht das in der OBU gespeicherten Gewicht dem zulässigen Gesamtgewicht der Fahrzeugkombination. UTA MultiBox ® Bedienungsanleitung...
- Seite 38 Einschalten der Zündung Ihres Fahrzeuges. Sollte die LED rot leuchten oder eine Fehlermeldung Zulässiges Gesamtgewicht im Display erscheinen, ist Ausgewählte Anzahl der die UTA MultiBox nicht ® Euro-Schadstoffklasse Achsen einsatzbereit. Bitte neh- men Sie umgehend Kontakt zu UTA auf.
-
Seite 39: Kontrollanzeige
Wenn Sie kontrollieren möchten, für welche Länder Ihre OBU einsetzbar und freigeschaltet ist, so rufen Sie im Menü den Punkt „Netzwerke“ auf. Drücken Sie X, um das Menü wieder zu verlassen. VIA-T (ES)= Spanien VIA VERDE (PT)= Portugal TIS-PL (FR)= Frankreich HERRENTUN. (DE)= Deutschland VIAPASS (BE)= Belgien LIEFKENSH. (BE)= Belgien UTA MultiBox ® Bedienungsanleitung... -
Seite 40: Nachrichten
Bleiben Sie zum Lesen der Nachricht unbedingt stehen! Die blaue LED erlischt, sobald Sie nach Lesen der Nachricht den Haken gedrückt haben. Die letzte Nachricht wird immer gespeichert und kann über „letzte Nachricht“ jederzeit auf- gerufen werden. UTA MultiBox ® Bedienungsanleitung... -
Seite 41: Zahlen An Der Mautstation
Sowohl beim Auf- wie auch beim Abfahren sind Belgien sämtliche Spuren mit einer Fahrzeuggerät-erken- nung ausgestattet. Spuren sind der elektronischen Mauterfassung vorbehalten und durch dieses Schild gekennzeichnet. Herrentunnel Es ist ratsam, die ganz rechte Spur zu verwenden. Deutschland Viapass Spuren ohne Mautstelle Belgien UTA MultiBox ® Bedienungsanleitung... -
Seite 42: Fehlermeldung
Sie sich an die Hotline. Sehen Sie Kapitel 9 nach - Notfallplan. Sollte Ihr Fahrzeuggerät keinen Signalton ausgegeben haben oder nacheinander 4 ausgeben, wurde die Transaktion nicht bestätigt. Sie sind nicht vorschriftsgemäß unterwegs. UTA MultiBox ® Bedienungsanleitung... -
Seite 43: Notfallplan Bei Störungen
9. Notfallplan bei Störungen Frankreich, Spanien, Portugal, Herrentunnel (Deutschland), Liefkenshoektunnel (Belgien) Lassen Sie Ihre UTA MultiBox ID manuell scannen oder zahlen Sie mit Bargeld oder Kreditkarte. ® UTA MultiBox ® Bedienungsanleitung... - Seite 44 UTA Card, Bargeld oder Kreditkarte. • Verstauen Sie Ihr Fahrzeuggerät in der mitgelieferten Aluminium behandelten Hülle, um nicht mehrmals abgerechnet zu werden. • Mit diesem provisorischen Fahrzeuggerät können Sie nur auf dem belgischen Mautstraßennetz fahren. UTA MultiBox ® Bedienungsanleitung...
-
Seite 45: Wissenswertes
10. Wissenswertes • Bedienen Sie Ihre UTA MultiBox nicht während der Fahrt! ® • Denken Sie nach jeder Stromunterbrechung an eine Wiederinbetriebnahme, um Strafzahlungen zu vermeiden! • Für Ersatzteile wenden Sie sich bitte an UTA. • Für Retouren senden Sie die OBU in der beigefügten Versandtasche an UTA. -
Seite 46: Checkliste
11. Checkliste Konstante Stromversorgung? LED leuchtet grün? Benötigte Mautkontexte angezeigt? Kennzeichen korrekt hinterlegt? Aktuelle Achsenzahl richtig eingestellt? Richtige Schadstoffklasse angezeigt? UTA MultiBox ® Bedienungsanleitung... -
Seite 47: Kontaktdaten
UTA SUPPORT während der Fahrt in Belgien (Viapass) Ihr Team vom Toll Service hilft Ihnen gerne: Im belgischen Netz „Viapass“: Toll Service +33 (0)4 26 29 75 80 24h für Sie erreichbar! +49 6027 509-617 support@uta.com www.uta.com UTA MultiBox ® Bedienungsanleitung...
