BEWEHRUNGSSTAHL-BINDEWERKZEUG
UTENSILE PER LA LEGATURA DEI FERRI D'ARMATURA
ИНСТРУМЕНТ ДЛЯ ОБВЯЗЫВАНИЯ АРМАТУРНЫХ СТЕРЖНЕЙ
RB441T
BEDIENUNGSANLEITUNG UND SICHERHEITSANWEISUNGEN
MANUALE D'USO E ISTRUZIONI PER LA SICUREZZA
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
INHALTSVERZEICHNIS
INDICE
СОДЕРЖАНИЕ
Lesen Sie vor der Verwendung des Werkzeugs alle Beschriftungen von dem
Werkzeug und die Anleitung sorgfältig durch. Das Nichtbefolgen der Warnungen
kann zu schweren Verletzungen führen. Bewahren Sie diese Anweisungen zum
späteren Nachschlagen mit dem Werkzeug zusammen auf.
WARNUNG
Prima di utilizzare l'utensile, leggere e comprendere le etichette e il manuale
dell'utensile. La mancata osservanza delle avvertenze potrebbe risultare in gravi
lesioni personali. Conservare queste istruzioni insieme all'utensile per
AVVERTENZA
consultazioni future.
Перед эксплуатацией инструмента внимательно прочитайте данное
руководство и наклейки на инструменте; убедитесь, что Вы их правильно
понимаете. Игнорирование приведенных предупреждений может привести
к получению серьезных травм. Храните эти инструкции вместе с
ОСТОРОЖНО
инструментом для обращения к ним в будущем.
(
CE
DEUTSCH
Seite
ITALIANO
Pagina
РУССКИЙ
Страница
RB611T
)
RB441T(CE)
2
bis
22
a
39
-
(CE)
RB611T(CE)
21
38
56
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Max RB611T
Inhaltszusammenfassung für Max RB611T
- Seite 1 BEWEHRUNGSSTAHL-BINDEWERKZEUG UTENSILE PER LA LEGATURA DEI FERRI D'ARMATURA ИНСТРУМЕНТ ДЛЯ ОБВЯЗЫВАНИЯ АРМАТУРНЫХ СТЕРЖНЕЙ RB441T RB611T (CE) BEDIENUNGSANLEITUNG UND SICHERHEITSANWEISUNGEN MANUALE D'USO E ISTRUZIONI PER LA SICUREZZA РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ RB441T(CE) RB611T(CE) INHALTSVERZEICHNIS DEUTSCH Seite INDICE ITALIANO Pagina СОДЕРЖАНИЕ...
- Seite 2 Fig. 1 ① ⑫ ⑪ ⑩ ⑬ ⑭ ② ⑨ ③ ④ ⑧ ⑯ ⑤ ⑮ ⑦ ⑥ ⑳ ⑰ ⑲ ⑱ Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 ③ ② ② ⑮ ⑤ LOCK...
- Seite 3 Fig. 7 Fig. 8 Fig. 9 PUSH ⑨ ⑧ Fig. 10 Fig. 11 Fig. 12 ⑦ ⑥ Fig. 13 Fig. 14 Fig. 15 ⑲ Fig. 16 Fig. 17 Fig. 18 ⑨ ⑱ ⑥ Fig. 19 Fig. 20 Fig. 21 45° ②...
- Seite 4 Fig. 22 Fig. 23 Fig. 24 ⑪ ⑪ Fig. 25 Fig. 26 Fig. 27 ⑬ Fig. 28 Fig. 29 Fig. 30 Fig. 31 Fig.32...
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. BEZEICHNUNG DER TEILE ............6 2. AUFLISTUNG DES INHALTS ............6 3. ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE .............. 7 4. SICHERHEITSVORKEHRUNGEN BEIM RB441T/RB611T..9 5. WERKZEUGSPEZIFIKATIONEN UND TECHNISCHE DATEN ..................12 6. TECHNISCHE DATEN..............13 7. PRODUKTIONSJAHR ..............13 8. -
Seite 6: Bezeichnung Der Teile
Siehe Betriebs- und Wartungsanleitung des JC925A. Fig.12 n Magazinabdeckung Fig.13 o Halteschlitz Fig.32 p Sensor q Linse 2. AUFLISTUNG DES INHALTS • MAX Bewehrungsstahl-Bindewerkzeug / RB441T(CE)/RB611T(CE) • LITHIUM-IONEN-AKKU / JPL91440A • LITHIUM-IONEN-AKKULADEGERÄT (JC925A) • Netzkabel • BEDIENUNGSANLEITUNG UND SICHERHEITSANWEISUNGEN (Dieses Buch) -
Seite 7: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
3. ALLGEMEINE • Setzen Sie Elektrowerkzeuge niemals Regen oder feuchter Umgebung aus. SICHERHEITSHINWEISE Das Eindringen von Wasser in FÜR Elektrowerkzeuge erhöht das Risiko elektrischer Schläge. ELEKTROWERKZEUGE • Das Kabel darf nicht missbräuchlich verwendet werden. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Ausschalten des Elektrowerkzeugs. -
Seite 8: Verwendung Und Pflege Des Elektrowerkzeugs
• Entfernen Sie vor dem Einschalten des Elektrowerkzeug oder diese Elektrowerkzeugs alle Anweisungen nicht kennen niemals Einstellschlüssel vom den Betrieb des Elektrowerkzeugs. Elektrowerkzeug. Ein an einem Von ungeschulten Personen verwendete drehenden Teil des Elektrowerkzeugs Elektrowerkzeuge können gefährlich verbliebener Schlüssel kann zu sein. -
Seite 9: Sicherheitsvorkehrungen Beim Rb441T/Rb611T
Ersatzteil bei dem Händler, wo das in der Nähe von Spritzwasser oder an Werkzeug gekauft wurde, oder bei einem einem nassen oder feuchten Ort verwendet Vertragshändler von MAX CO., LTD. werden. Die Verwendung des Werkzeugs Verwenden Sie nur Original-Ersatzteile. unter den genannten oder ähnlichen Bedingungen erhöht das Risiko von... -
Seite 10: Vorsichtsmassnahmen Beim Aufladen Des Akkus
13. VORSICHTSMASSNAHMEN BEIM und lassen Sie es überprüfen und AUFLADEN DES AKKUS reparieren. 13-1 Verwenden Sie ausschließlich das MAX-Akkuladegerät und den MAX- 8. WENN DAS WERKZEUG NACH DEM Akku. ANBRINGEN DES AKKUS OHNE ZIEHEN Anderenfalls kann der Akku überhitzen DES AUSLÖSERS ARBEITET ODER DER oder Feuer fangen, was zu schweren BENUTZER UNGEWÖHNLICHE WÄRME,... -
Seite 11: Vor Der Verwendung Des Werkzeugs
13-6 Berühren Sie das Netzkabel und den 13-15 Mit diesem Ladegerät dürfen keine Stecker nicht mit nassen Händen nicht wiederaufladbaren Batterien oder Handschuhen. aufgeladen werden. Dadurch können Verletzungen durch 13-16 Dieses Ladegerät ist nicht zur elektrische Schläge verursacht werden. Verwendung durch Kinder oder behinderte Personen ohne 13-7 Legen Sie kein Tuch oder anderen Beaufsichtigung vorgesehen. -
Seite 12: Werkzeugspezifikationen Und Technische Daten

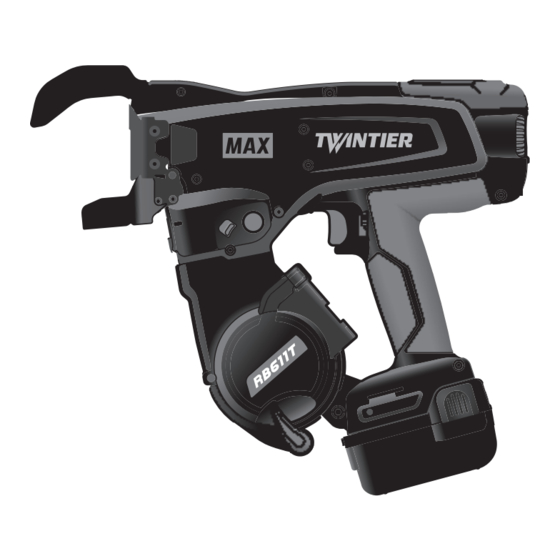

5. WERKZEUGSPEZIFIKATIONEN UND TECHNISCHE DATEN PRODUKTBESCHREIBUNG MAX Bewehrungsstahl-Bindewerkzeug „TWINTIER“ PRODUKT-NR. RB441T(CE) RB611T(CE) ABMESSUNGEN (einschließlich Akku) (H) 295mm (11-1/2") (H) 300mm (11-7/8") (B) 120mm (4-5/8") (B) 120mm (4-5/8") (L) 330mm (13") (L) 350mm (13-7/8") GEWICHT (einschließlich Akku) 2,5kg/5,6lbs 2,5kg (5,6lbs) AKKU... -
Seite 13: Technische Daten
6. TECHNISCHE DATEN 6-1 GERÄUSCHPEGEL Gemessener Wert nach EN 60745: A-bewerteter Schalldruckpegel (LpA): 79 dB Unsicherheit (KpA): 3 dB A-bewerteter Schallleistungspegel (LWA): 87 dB Unsicherheit (KWA): 3 dB 6-2 SCHWINGUNGEN Gemessener Wert nach EN 60745: Schwingungs-Gesamtwerte (ah): 0,5 m/s Unsicherheit (K): 0,1 m/s •... -
Seite 14: Drahtspezifikation
140 Bindungen 115 Bindungen 140 Bindungen 140 Bindungen ( #12 × #5 × #5 ) • RB441T/RB611T ist nicht kompatibel mit der Baureihe TW898 oder der Baureihe TW1525. 9. EINSATZGEBIETE • Betonfertigteile • Gebäudefundamente • Gewerbebau • Straßen & Brücken... -
Seite 15: Verwendbare Bewehrungsstahlstabgrössen
10mm × 10mm ( #3 × #3 ) RB441T 25mm × 19mm ( #8 × #6 ) 32mm × 29mm ( #10 × #9 ) RB611T 16mm × 16mm ( #5 × #5 ) 41mm × 19mm ( #13 × #6 ) ■ Kombination von 3 Bewehrungsstahlstäben... -
Seite 16: Anweisungen Zum Akku
Nutzungsdauer abgelaufen ist, führt außerdem zu Funktionsstörungen im Ladegerät. Recycling eines Lithium-Ionen-Akkus Der MAX-Akku verwendet Lithium-Ionen-Zellen, dessen Entsorgung über die Müllabfuhr verboten sein kann. Erkundigen Sie sich bei Ihrer örtlichen Müllabfuhr bezüglich der Recycling-Möglichkeiten oder der sachgerechten Entsorgung in Ihrer Umgebung. -
Seite 17: Betriebsanweisungen
„ON“ (Ein) gestellt ist, dreht sich der Haken Bindedraht der Baureihe TW1061T von MAX. (Fig.1.f) an der Spitze automatisch zur RB441T/RB611T ist nicht kompatibel mit der Initialisierung. Bringen Sie Ihre Finger auf Baureihe TW898 oder der Baureihe TW1525. keinen Fall in die Nähe von sich drehenden oder bewegenden Teilen. -
Seite 18: Erzielung Der Richtigen Festigkeit
(Rostfreier Draht) (Fig.27.c) Mit diesem Wähler können Sie das Bitte wenden Sie sich an Ihren Händler oder Drahtspannungsdrehmoment geringfügig MAX, um Ihr RB441T in den Rostfrei-Modus verändern. Zum Erhöhen der Spannung drehen umrüsten zu lassen. Sie ihn gegen den Uhrzeigersinn. Zum Verringern der Spannung drehen Sie ihn im Uhrzeigersinn. -
Seite 19: Lagerung Und Wartung
13.LAGERUNG UND WARTUNG Lagern Sie das Werkzeug nicht in kalter Umgebung. Bewahren Sie das Werkzeug in einem warmen Bereich auf. Wenn das Werkzeug nicht verwendet wird, muss es an einem warmen und trockenen Ort aufbewahrt werden. Halten Sie es von Kindern fern. -
Seite 20: Warntöne Und Zu Befolgende Massnahmen
Innere Struktur, Defekt im inneren nehmen Sie den Akku (Fig.6.5) ab, Antriebsmechanismus bevor Sie Rat einholen. Wenden Sie Einmaliger kurzer sich dann an den Händler, bei dem das Piepton Werkzeug gekauft wurde, oder an einen (Popi) Vertragshändler von MAX CO., LTD. -
Seite 21: Mögliche Ursache
(Fig.6.2) auf „LOCK“ (Sperre) und Verschlissene oder gebrochene nehmen Sie den Akku (Fig.6.5) ab, Teile bevor Sie Rat einholen. Wenden Sie Gesteigerte Häufigkeit sich dann an den Händler, bei dem das von Verklemmungen Werkzeug gekauft wurde, oder an einen Vertragshändler von MAX CO., LTD. - Seite 62 RB611T(CE) EINZELTEILDARSTELLUNG UND ESPLOSO DEI COMPONENTI ED ИЗОБРАЖЕНИЕ В РАЗОБРАННОМ ВИДЕ ERSATZEILLISTE ELENCO DELLE PARTI DI RICAMBIO И ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ...
-
Seite 67: Eu Declaration Of Conformity
Camerastraat 19,1322 BB Almere, Holanda Service Environnement & Assurance Qualité Questa dichiarazione di conformità viene emessa sotto la responsabilità esclusiva del En tant que personne responsable désignée par le fabricant et employée par MAX produttore indicato in precedenza. CO., LTD. - Seite 68 • Il contenuto di questo manuale è soggetto a modifiche senza preavviso ai fini del miglioramento del prodotto. • Содержание данного руководства в целях усовершенствования может изменяться без предварительного уведомления. The Netherlands Phone: +31-36-546-9669 FAX: +31-36-536-3985 office@max-europe.com www.max-europe.com 4102101 191119-00/03 PRINTED IN JAPAN...
