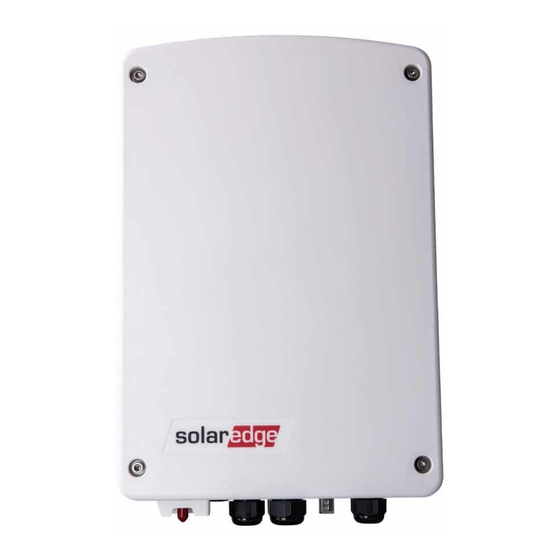

Installationsanleitung

Smart Energy Warmwasser-

Controller

Version 1.5

Inhaltsverzeichnis

Inhaltszusammenfassung für SolarEdge Smart Energy

Seite 1 Installationsanleitung Smart Energy Warmwasser- Controller Version 1.5...
Seite 2: Haftungsausschluss
Nach bestem Wissen wird angenommen, dass alle in diesem Dokument aufgeführten Angaben, Informationen und Daten zuverlässig und genau sind. SolarEdge übernimmt jedoch keine Haftung für die Verwendung dieses Materials. SolarEdge behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen an dem Material vorzunehmen.
Seite 3 Wenden Sie sich an einen Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker. Sämtliche vorgenommenen Änderungen und Modifikationen, welchen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen. Installationsanleitung Smart Energy Warmwasser-Controller MAN-01-00570-1.5...
Seite 4: Inhaltsverzeichnis
3 Inhalt Haftungsausschluss Wichtiger Hinweis Einhaltung von Richtlinien zur Störaussendung BEDIENUNGS- UND SICHERHEITSHINWEISE Sicherheitssymbole Installation des Smart Energy Warmwasser-Controllers Übersicht Smart Energy Warmwasser - Schnittstellen Installieren des Geräts Anschlüsse Konfiguration Konfiguration von Wechselrichtern mit SetApp Konfiguration von Wechselrichtern mit LCD-Bildschirm Änderung des Gerätebetriebsmodus und der Zeitpläne...
Seite 5: Bedienungs- Und Sicherheitshinweise
Weist auf Informationen zu Sicherheitsfragen hin. Entsorgungsvorschriften gemäß den gesetzlichen Bestimmungen für die Entsorgung von Elektroaltgeräten (Waste Electrical and Electronic Equipment - WEEE-Richtlinien): HINWEIS Entsorgen Sie diese Produkte entsprechend den örtlichen Vorschriften bzw. senden sie auf Anfrage zurück an SolarEdge. Installationsanleitung Smart Energy Warmwasser-Controller MAN-01-00570-1.5...
Seite 6: Installation Des Smart Energy Warmwasser-Controllers
Für Beispiele der Betriebsmodi des Geräts siehe Abbildung 2 . Sie können die Zeitpläne jederzeit neu konfigurieren und Geräte manuell ein- bzw. ausschalten. Sie können die Smart Energy-Produkte lokal über den Wechselrichter, oder über eine Fernverbindung mit Hilfe der Monitoring-Plattform (oder der Monitoring-Smartphone- App) konfigurieren.
Seite 7 6 Übersicht Abbildung 1: SolarEdge-System mit Smart Energy-Produkten Installationsanleitung Smart Energy Warmwasser-Controller MAN-01-00570-1.5...
Seite 8 Installation des Smart Energy Warmwasser-Controllers 7 Die folgende Abbildung stellt ein typisches Beispiel für den Betrieb des Geräts im Smart- Saver- und Zeitplan-Modus dar. Bitte beachten Sie, dass der Verbrauch im Smart Save- Modus gesenkt ist, da die überschüssige Energie der PV-Anlage, die im Verlauf des Tages produziert wurde, genutzt wird.
Seite 9 8 Übersicht Zur Aktivierung der Smart Energy Warmwasser-Funktion müssen folgende Geräte installiert sein: Den Energiezähler Zähler mit Modbus-Verbindung. Weitere Informationen hierzu finden Sie unter: https://www.solaredge.com/sites/default/files/se-energy-meter- with-modbus-installation-guide-de.pdf ZigBee Modul für Smart Energy. Weitere Informationen finden Sie unter: https://www.solaredge.com/sites/default/files/se-device-control- zigbee-module-installation-guide-de.PDF https://www.solaredge.com/sites/default/files/se_ZigBee_plug-in_with_smart_ energy_DE.pdf Installationsanleitung Smart Energy Warmwasser-Controller MAN-01-00570-1.5...
Seite 10: Smart Energy Warmwasser - Schnittstellen
Installation des Smart Energy Warmwasser-Controllers 9 Zur Anzeige der Wassertemperatur kann optional ein Temperatursensor verwendet werden (separat erhältlich). Es kann auch ein P100 - Sensor eines Drittanbieters verwendet werden. Weitere Informationen finden Sie unter: https://www.solaredge.com/sites/default/files/se-temperature-sensor-installation- guide-de.pdf Smart Energy Warmwasser - Schnittstellen Folgende Abbildung zeigt die Anschlüsse und Schnittstellen des Geräts.
Seite 11 10 Smart Energy Warmwasser - Schnittstellen Verhalten Kommentare Positionsdauer Wenn Sie den Schalter Der Schalter Boost-Modus - Das Gerät beliefert loslassen, erlöschen für 0,5 wird für den Heizstab mit maximaler Sekunden alle LEDs und weniger als 5 Leistung, um diesen für eine zeigen anschließend die...
Seite 12 Installation des Smart Energy Warmwasser-Controllers 11 LEDs - Die LED-Anzeigen liefern Ihnen Informationen über den aktuellen Betriebsstatus: Abbildung 4: Drei LED-Anzeigen Farbe Hinweis Beschreibung Aus - Kein Fehler Ein - Fehler, oder während des Fehler Hochfahrens/Zurücksetzens Blinkend - Während der Kopplung...
Seite 13 12 Smart Energy Warmwasser - Schnittstellen Farbe Hinweis Beschreibung Aus - Nicht gekoppelt mit dem Wechselrichter Blinkend - Das Gerät ist mit dem Wechselrichter gekoppelt, jedoch nicht mit der Monitoring-Plattform. ZigBee/Wi-Fi- Oder während der Kopplung mit Blau Kommunikationsanschluss dem Wechselrichter. zum Wechselrichter EIN - Das Gerät ist mit dem...
Seite 14: Installieren Des Geräts
13 Installieren des Geräts ACHTUNG! Um Schäden an elektrischen Geräten zu vermeiden, schließen Sie nur rein ohmsche Lasten/Geräte an den Smart Energy Warmwasser-Controller an. ACHTUNG! Dieses Produkt wird ausschließlich entsprechend den angegebenen und im neusten technischen Datenblatt genannten Betriebsspezifikationen, betrieben.
Seite 15: Lieferumfang
Abstand zum Wechselrichter gemäß der folgenden Abbildung: Abbildung 5: Montageabstand 2. Positionieren Sie die Halterung an einer Wand und markieren Sie die Position der Bohrlöcher. Stellen Sie sicher, dass die U-förmigen Vertiefungen nach oben gerichtet sind. Installationsanleitung Smart Energy Warmwasser-Controller MAN-01-00570-1.5...
Seite 16 Installation des Smart Energy Warmwasser-Controllers 15 Abbildung 6: Halterungs-Set 3. Bohren Sie die Löcher und bringen Sie die Halterung an. Überprüfen Sie, ob die Halterung an der Montagefläche fest befestigt ist. 4. Heben Sie den Wechselrichter seitlich an oder halten Sie ihn unten und oben fest, um das Gerät in seine richtige Position zu heben.
Seite 17: Anschlüsse
Verlängerung erforderlich sein, um die Position der Klemmenblöcke zur Netzversorgung/zu Lastgeräten beibehalten zu können. Anschluss des Geräts 1. Schalten Sie den Leitungsschutzschalter am Hauptverteiler aus. 2. Lösen Sie die vier Schrauben an der Geräteabdeckung und entfernen Sie die Abdeckung. Installationsanleitung Smart Energy Warmwasser-Controller MAN-01-00570-1.5...
Seite 18 Installation des Smart Energy Warmwasser-Controllers 17 Abbildung 8: Öffnen der Abdeckung ACHTUNG! Schließen Sie die (mit A und B gekennzeichneten) Ausgänge/output zum Gerät nicht an die Stromversorgung an, da dies zu einer Beschädigung des Produkts sowie zum Erlöschen der Gewährleistung führt. Schließen Sie das Netzkabel nur an den dafür vorgesehen Eingang/Input an (siehe Abbildung...
Seite 19 18 Anschlüsse Abbildung 9: Smart Energy Warmwasser-Controller - Verdrahtung 3. Schließen Sie das Netzkabel (gemäß Abbildung 9 an die Netzversorgung) an: a. Führen Sie das Netzkabel der Netzversorgung durch die Verschraubung ganz links sowie durch den mitgelieferten Ferritring. b. Wickeln Sie die Kabel zweimal durch den Ring; dabei soll die Erdleitung in gegensätzlicher Richtung zu den anderen Leitungen gewickelt sein.
Seite 20 Installation des Smart Energy Warmwasser-Controllers 19 a. Führen Sie das Kabel vom Heizstab durch die Verschraubung ganz rechts sowie durch den zweiten Ferritring. b. Wickeln Sie die Drähte einmal durch den Ring. c. Schließen Sie die drei Adern entsprechend den Kennzeichnungen (A, , B) auf dem rechten Klemmenblock an.
Seite 21 7. Schalten Sie den Leitungsschutzschalter am Hauptverteiler ein. 8. Schalten Sie das Gerät ein, indem Sie den EIN/AUS/P-Schalter auf 1 (EIN) stellen - alle LEDs leuchten für zwei Sekunden auf, und blinken anschließend für zwei Sekunden. Installationsanleitung Smart Energy Warmwasser-Controller MAN-01-00570-1.5...
Seite 22: Konfiguration
Konfiguration 21 Konfiguration Smart Energy-Geräte sind mit den folgenden Wechselrichtertypen konfiguriert: Wechselrichter mit SetApp-Konfiguration - ab Firmware-Version 4.7.xx. Siehe Konfiguration von Wechselrichtern mit SetApp auf Seite 22. Wechselrichter mit einem LCD-Monitor - ab Firmwareversion 3.25xx. Siehe Konfiguration von Wechselrichtern mit LCD-Bildschirm auf Seite 23.
Seite 23: 22 Konfiguration Von Wechselrichtern Mit Setapp
22 Konfiguration von Wechselrichtern mit SetApp Konfiguration von Wechselrichtern mit SetApp Erforderliche Firmware-Version für den CPU des Wechselrichters: v4.7xx und höher. Verbinden Sie das Smart Energy-Gerät mit dem Wechselrichter mit Hilfe der SetApp: 1. Zugriff auf die SetApp erhalten Sie entsprechend der Beschreibung in der Installationsanleitung für den Wechselrichter .
Seite 24: Konfiguration Von Wechselrichtern Mit Lcd-Bildschirm
Konfiguration 23 5. Wechseln Sie zum Gerätebildschirm zurück und konfigurieren Sie: Zeitpläne (Start- /Endzeitpunkt) Smart Save (Gesamt(Lauf)zeit (Bereit bis...) „Überschüssige Solarleistung nutzen“Anmerkung: hierfür wird ein SolarEdge- Energiezähler benötigt) Gerätestatus Konfiguration von Wechselrichtern mit LCD- Bildschirm Erforderliche Firmware-Version für den CPU des Wechselrichters: v3.25xx und höher.
Seite 25 5. Wählen Sie Geräte hinzufügen aus, um die Herstellung der Verbindung zwischen dem Gerät und dem Wechselrichter zu starten. 6. Halten Sie den EIN/AUS/P-Schalter des Smart Energy Warmwasser-Controllers für mehr als 5 Sekunden in der linken Position. Der LCD Bildschirm Geräte-Manager sollte eine neue Zeile für jedes erkannte Gerät sowie die letzten drei Ziffern der Seriennummer, den Betriebsmodus und den Betriebsstatus anzeigen.
Seite 26 3. Wählen Sie Nutzung der überschüssigen PV-Leistung. Folgender Bildschirm wird angezeigt: W ä h l e n S i e < J a > W o c h e n t a g e < 1 2 3 4 5 6 7 > Installationsanleitung Smart Energy Warmwasser-Controller MAN-01-00570-1.5...
Seite 27 W o c h e n t a g e < 1 2 3 4 5 6 7 > Start-/Stoppzeit - die Tageszeit, zu der die Smart Energy Warmwasser- Funktion mit der Lieferung von Energie an die Last beginnen/stoppen muss (Standardwert: 00:00;...
Seite 28: Änderung Des Gerätebetriebsmodus Und Der Zeitpläne
HA-Geräte gibt den Namen des Geräts und seinen Status an: EIN, AUS oder ein Sternchen (*), das angibt, dass keine Verbindung zum Gerät besteht: H A - G e r ä t e : R E G 0 1 1 < E I N > Installationsanleitung Smart Energy Warmwasser-Controller MAN-01-00570-1.5...
Seite 29: Wechselrichter Mit Setapp-Konfiguration
MAC-Adresse: die vollständige MAC-Adresse des Geräts Letzte Kommunikation: Das Datum und die Uhrzeit, als das Gerät zuletzt mit dem Wechselrichter kommuniziert hat Hersteller: Der Gerätehersteller Modell: Der Gerätemodelltyp (z.B. SMRT-HOT-WTR) Leistung [W]: Leistung, die vom Gerät genutzt wird Installationsanleitung Smart Energy Warmwasser-Controller MAN-01-00570-1.5...
Seite 30 Konfiguration 29 Energie [Wh] (positiv): Die Energie, die aus dem Netz bezogen wurde (falls zutreffend) Energie [Wh] (negativ): Die Energie, die in die Netzversorgung eingespeist wurde (falls zutreffend) Installationsanleitung Smart Energy Warmwasser-Controller MAN-01-00570-1.5...
Seite 31: Fehlerbehebung
Erkennungsvorgang. Eine erneute Das Gerät ist Konfiguration ist in diesem Fall eingeschaltet aber die nicht erforderlich. blaue LED leuchtet nicht. Wenden Sie sich an den SolarEdge Das Gerät ist eingeschaltet Es liegt ein Fehler Support. aber die grüne LED blinkt. vor.
Seite 32 Geräte. Wählen Sie im Bildschirm „Geräte- Manager“ Alle entfernen aus und wiederholen Sieden Erkennungsvorgang für sämtliche Geräte. Wenden Sie sich an den SolarEdge Support. Das Gerät ist mit Versuchen Sie, mithilfe dieser Kein heißes Wasser vorhanden. Optionen das Problem zu beheben.
Seite 33 EIN, und wiederholen Sie anschließend den Erkennungsvorgang. Eine erneute Konfiguration ist nicht erforderlich. Wählen Sie im Bildschirm Geräte- Manager > Gerät entfernen aus und wiederholen Sie den Erkennungsvorgang. Eine erneute Konfiguration ist in diesem Fall Installationsanleitung Smart Energy Warmwasser-Controller MAN-01-00570-1.5...
Seite 34 Konfiguration 33 Symptom / Fehler Mögliche Ursache Fehlerbehebung nicht erforderlich. Wenden Sie sich an den SolarEdge Support. Sie versuchen, Fehlermeldung Grenzwert Entfernen Sie nicht benötigte mehr als 10 Geräte für Geräte erreicht. Geräte aus der Geräteliste, bevor Sie Löschen Sie Geräte aus der in das versuchen, ein weiteres Gerät...
Seite 35: Kundendienst Und Kontaktinformationen
Informationen zur Systemkonfiguration, einschließlich Typ und Anzahl der mit dem Wechselrichter verbundenen PV-Module und eingesetzten Leistungsoptimierern sowie die Anzahl und Länge der einzelnen Stränge. Die Verbindungsmethode zum SolarEdge-Server, wenn die Anlage damit verbunden ist. Die Softwareversion des Produkts, so wie sie im ID-Status-Bildschirm angezeigt wird.
