Durable 5087 Montageanleitung
Verwandte Anleitungen für Durable 5087
Inhaltszusammenfassung für Durable 5087

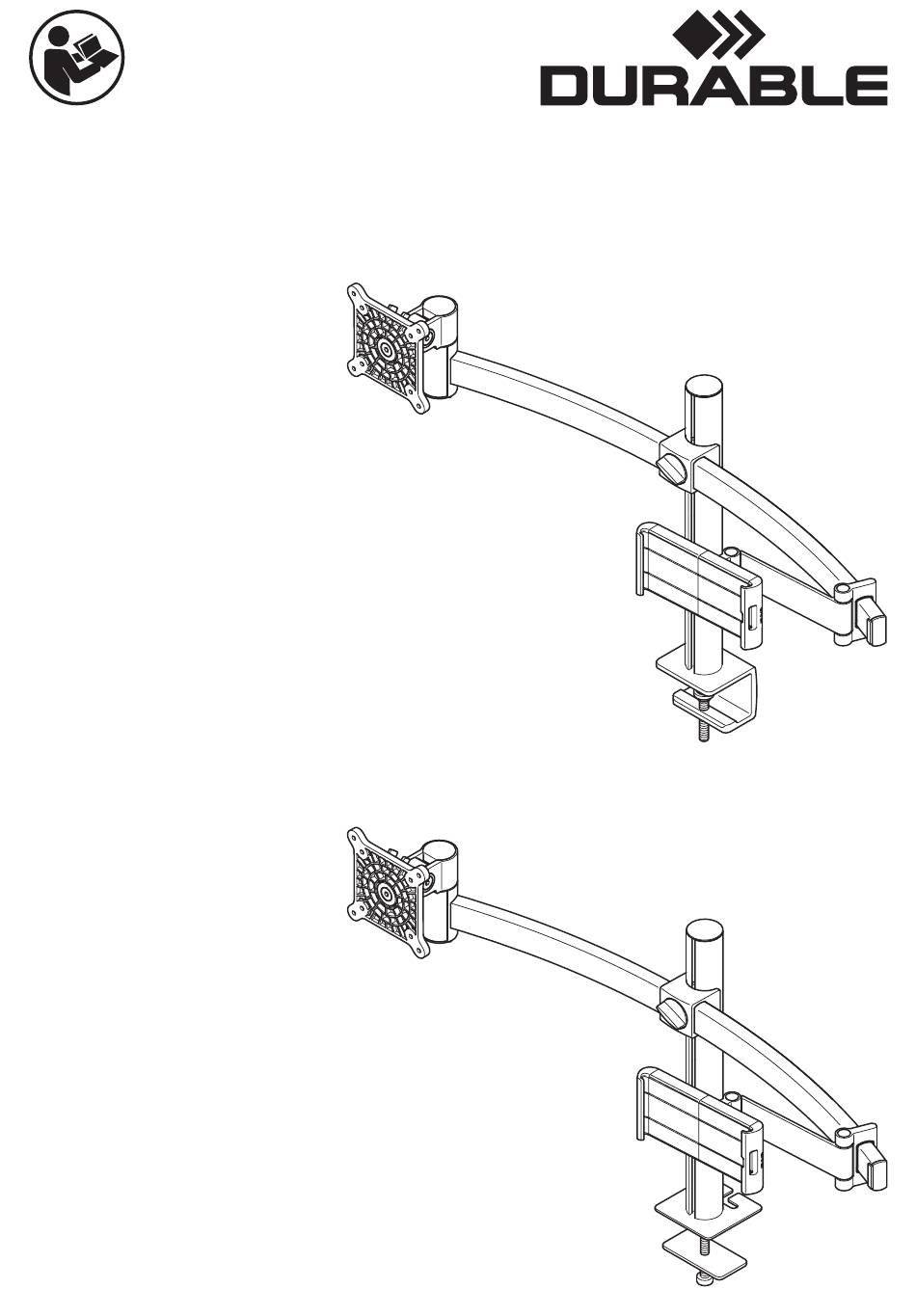

- Seite 1 MONITOR HALTERUNG FÜR 1 MONITOR UND 1 TABLET, TISCHKLEMME MONITOR MOUNT FOR 1 SCREEN AND 1 TABLET, DESK CLAMP # 5087 MONITOR HALTERUNG FÜR 1 MONITOR UND 1 TABLET, TISCHDURCHFÜHRUNG MONITOR MOUNT FOR 1 SCREEN AND 1 TABLET, THROUGH-DESK # 5088...
- Seite 3 # 5087 # 5088...
- Seite 4 # 5087 # 5088...
- Seite 5 # 5087 14 - 44 mm # 5088 mind. Ø 60 mm max. Ø 80 mm 14 - 44 mm...
- Seite 7 75 mm / 100 mm...
- Seite 8 click...
- Seite 11 85º 200º 25º +46º 190º 200º -6º...
- Seite 15 Originalgebrauchsanweisung ........16 Translation of the original instructions ....25 Traduction de la notice originale ......34 Traducción del manual original......43 Vertaling van de oorspronkelijke gebruiksaanwijzing ..........52 Traduzione delle istruzioni originali .......61 Översättning av bruksanvisning i original ....70 Tłumaczenie instrukcji oryginalnej ......78 Перевод оригинального руководства по...
-
Seite 16: Bestimmungsgemäßer Gebrauch
Deutsch Bestimmungsgemäßer Gebrauch Das Produkt ist zur Befestigung von einem Monitor und einem Tab- let an Tischen in trockenen Innenräumen innerhalb der angegebe- nen Belastungsgrenzen bestimmt (▶ siehe „Technische Daten“ auf Seite 24). Führen Sie nur Tätigkeiten durch, die in dieser Gebrauchsanwei- sung beschrieben sind. -
Seite 17: Produktspezifische Sicherheitshinweise
Sie dürfen das Produkt nur in trockenen Innenräumen be- nutzen. Ihr Produkt im Überblick ▶ siehe Abbildung 1 Hinweis: Die Tischbefestigung ist abhängig von der Produkt variante. VESA-Platte zur Monitorbefestigung Drehgelenk Monitorarm Armhalterung Tischsäule Tischbefestigung Tischklemme (Produktvariante # 5087) Klemmschraube (Produktvatiante #5087) -
Seite 18: Lieferumfang
17. Kappe für Tischsäule 18. Abschlusskappe für gebogenes Profil (Monitorarm) 19. Tablethalterung Lieferumfang • Gebrauchsanweisung • Monitorhalterung • Beutel mit Kleinteilen Tischbefestigung Tischklemme (Produktvariante # 5087) ▶ siehe Abbildung 2 • Innensechskantschlüssel • Schrauben zur Monitorbefestigung (20) • Abdeckkappen (21) • Kabelklemmen eckig (23) • Kabelklemmen rund (24) •... - Seite 19 Sollte eines der Teile fehlen oder beschädigt sein, wenden Sie sich bitte an den Service. Montage – Nehmen Sie alle Teile aus den Verpackungen. Tischbefestigung Tischklemme (Produktvariante # 5087) ▶ siehe Abbildung 4 – Schieben Sie die Tischbefestigung (6) bis zum Anschlag auf die Tischkante.
-
Seite 20: Monitorbefestigung
Deutsch Befestigung des Monitorarms an der Tischsäule ▶ siehe Abbildung 6 – Lassen Sie die Armhalterung (4) von oben in die Tischsäule (5) ein. Führen Sie dazu den Nutenstein (11) der Armhalterung in die Nut der Tischsäule. – Fixieren Sie die Armhalterung (4) über die Einstellschraube (12) in der gewünschten Höhe. -
Seite 21: Tabletbefestigung
Deutsch ▶ siehe Abbildung 10 – Setzen Sie die VESA-Platte (1) in die Halterung (15) ein. Achten Sie darauf, dass die Platte vollständig einrastet. ▶ siehe Abbildung 11 – Drehen Sie den Monitor in die gewünschte Position. Tabletbefestigung ▶ siehe Abbildung 12 – Legen Sie das Tablet wie abgebildet in der Halterung (19) auf. –... -
Seite 22: Höhenverstellung
Deutsch – Neigen sich Monitor oder Tablet von alleine oder nur schwer, kann die Bremswirkung mit der Schraube (14) im Gelenk ein- gestellt werden. Höhenverstellung ▶ siehe Abbildung 16 – Einstellschraube (12) lösen. – Armhalterung (4) an die gewünschte Position an der Tischsäu- le (5) schieben. -
Seite 23: Serviceadresse
– Wischen Sie das Produkt trocken oder mit einem leicht feuch- ten Mikrofasertuch ab. – Monitorhalterung und Tischbefestigung regelmäßig auf Sicher- heit und Stabilität prüfen. Serviceadresse DURABLE Hunke & Jochheim GmbH & Co. KG Service Grünlandweg 1-5 58640 Iserlohn Entsorgung Produkt entsorgen Mit der getrennten Entsorgung führen Sie die Altgeräte dem... -
Seite 24: Technische Daten
Deutsch Technische Daten Produktname Monitorhalter VESA-Platte geeignet für 75×75 mm Monitorlochabstände 100×100 mm Tablethalterung geeignet für Tablets der Größe • min. 7″ • max. 13″ Gewicht Monitor 3–8 kg Gewicht Tablet 800 g Einstellbereich ▶ siehe Abbildung 15... - Seite 95 DURABLE · Hunke & Jochheim GmbH & Co. KG Westfalenstraße 77– 79 · 58636 Iserlohn T +49 (0)23 71 662 -0 · F +49 (0)23 71 662- 221 durable@durable.de · durable.de...
