RANGEXT 22 – TECHNISCHE DOKUMENTATION
Seite 7

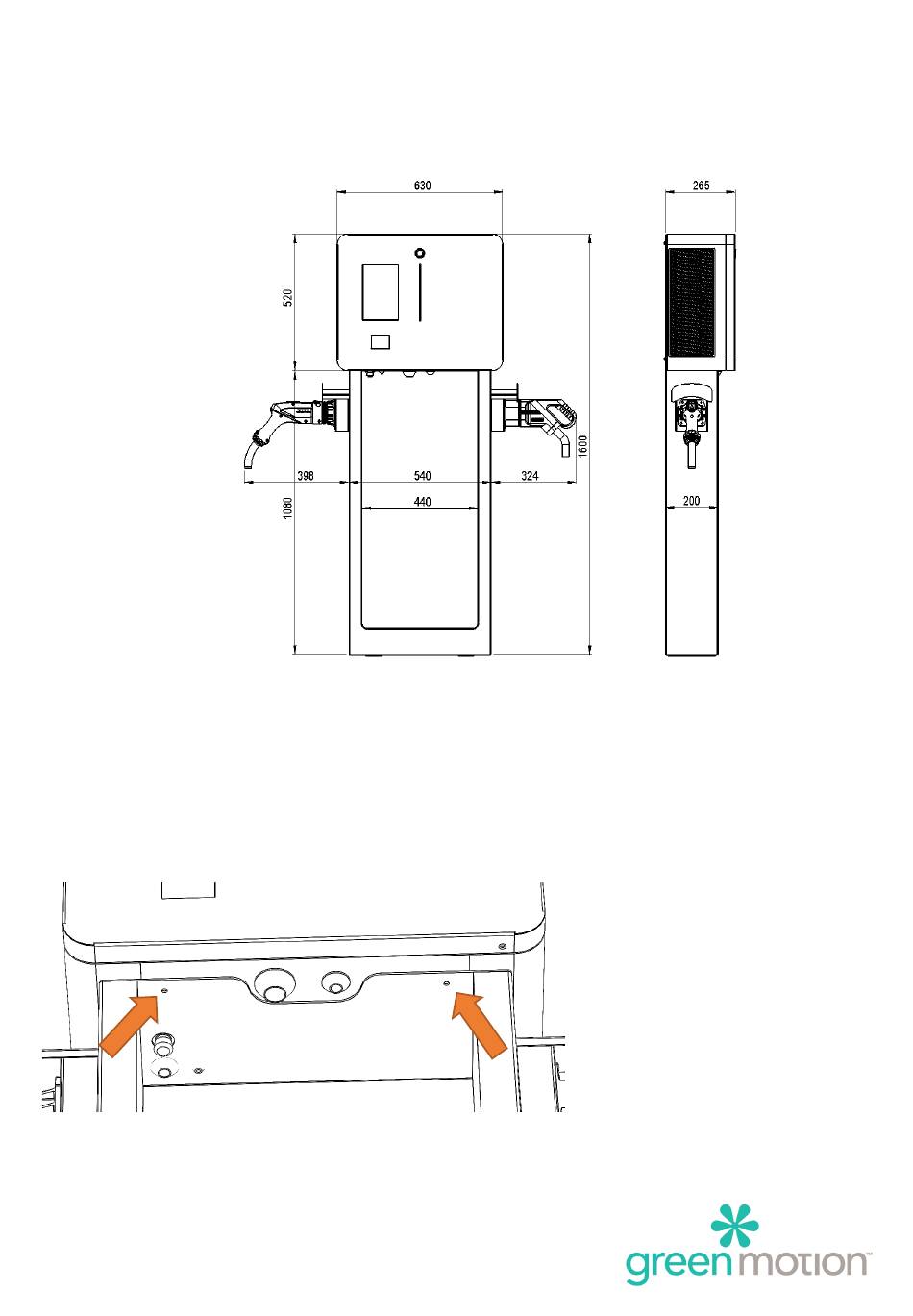

Frontansicht:
Kleben Sie die 4 Dichtungen auf die Rückseite der Ladestation.
Befestigen Sie die Ladestation mit 4 Edelstahlschrauben M6x10 und Unterlegscheiben an der Säule.
Bohren Sie 2 Löcher Ø 7 mm oder drücken Sie die vorgeschnittenen Löcher unten am Schaltschrank
ein; verschleifen Sie vorstehende Metall-Brauen.
Befestigen Sie den Schrank mit 2 Edelstahlschrauben M6x10 mit 4 Fächerscheiben, 4
Unterlegscheiben und 2 Sechskant-Sicherungsmuttern.
