RANGEXT 22 – TECHNISCHE DOKUMENTATION

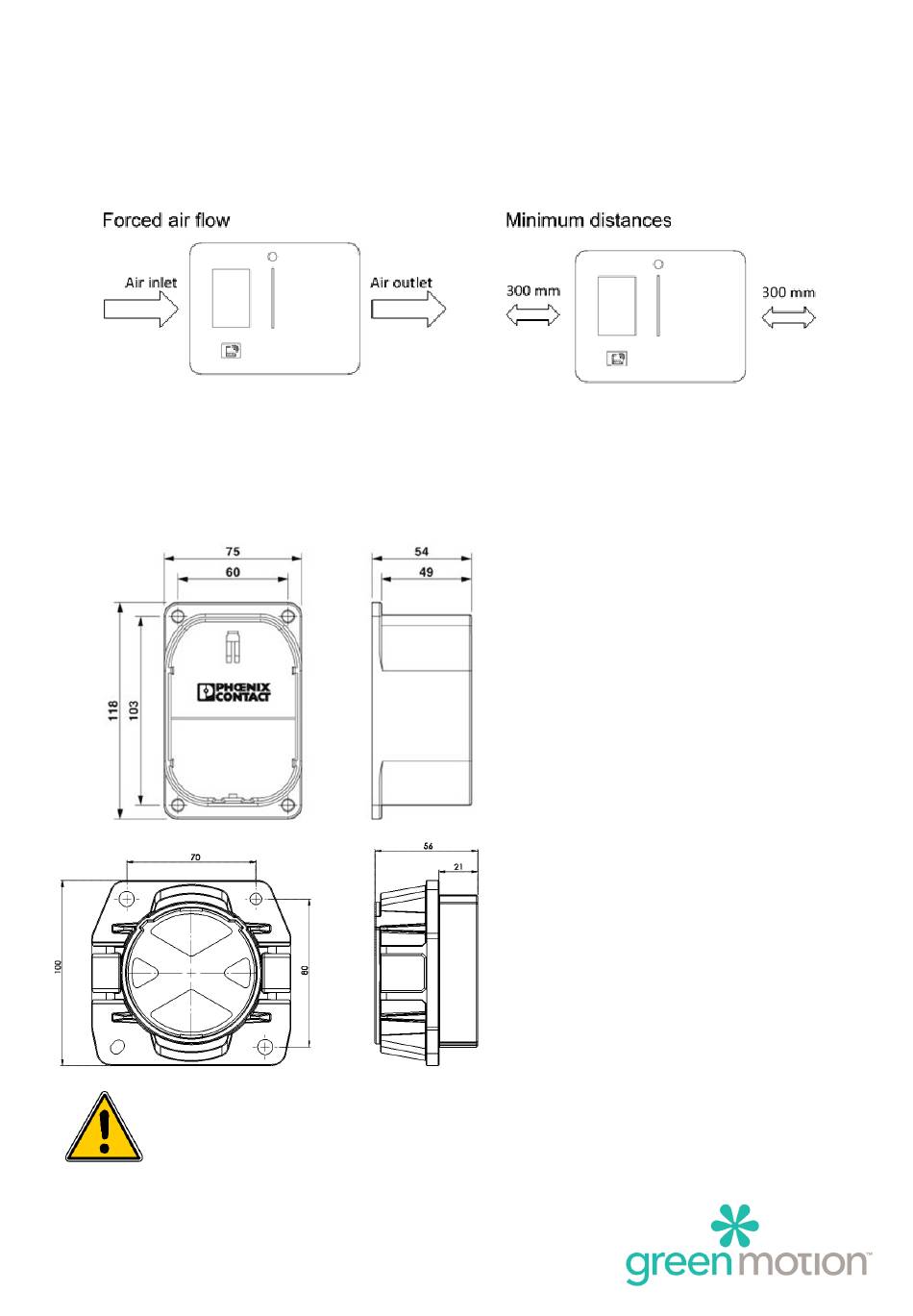

Die Ladestation RANGE XT 22 besitzt einen Lufteinlass links und einen Luftauslass rechts. Lassen Sie links
und rechts mindestens 300 mm Platz, damit ein ungestörter Luftaustausch gewährleistet ist. Treffen Sie
falls nötig Vorkehrungen, um einen freien Luftaustausch zu gewährleisten und zu verhindern, dass der
Luftein- oder -auslass durch Schnee oder Fremdkörper blockiert wird.
Für optimale Zugänglichkeit ist der Kabelhalter 1,0 bis 1,1 m über Bodenhöhe zu befestigen.
Die Ladestation kann nach Belieben, je nach örtlichen Gegebenheiten und Kundenwunsch auf der
rechten oder der linken Seite montiert werden, wobei stets 300 mm Abstand für freien Luftein- und -
auslass berücksichtigt werden müssen.
Überlegen Sie sich die Lage der Buchsenposition gut, insbesondere die Ausrichtung der
Unverwechselbarkeitsnut.
Seite 5
