LevelOne FSW-1650 Schnellinstallationsanleitung Seite 8

Português

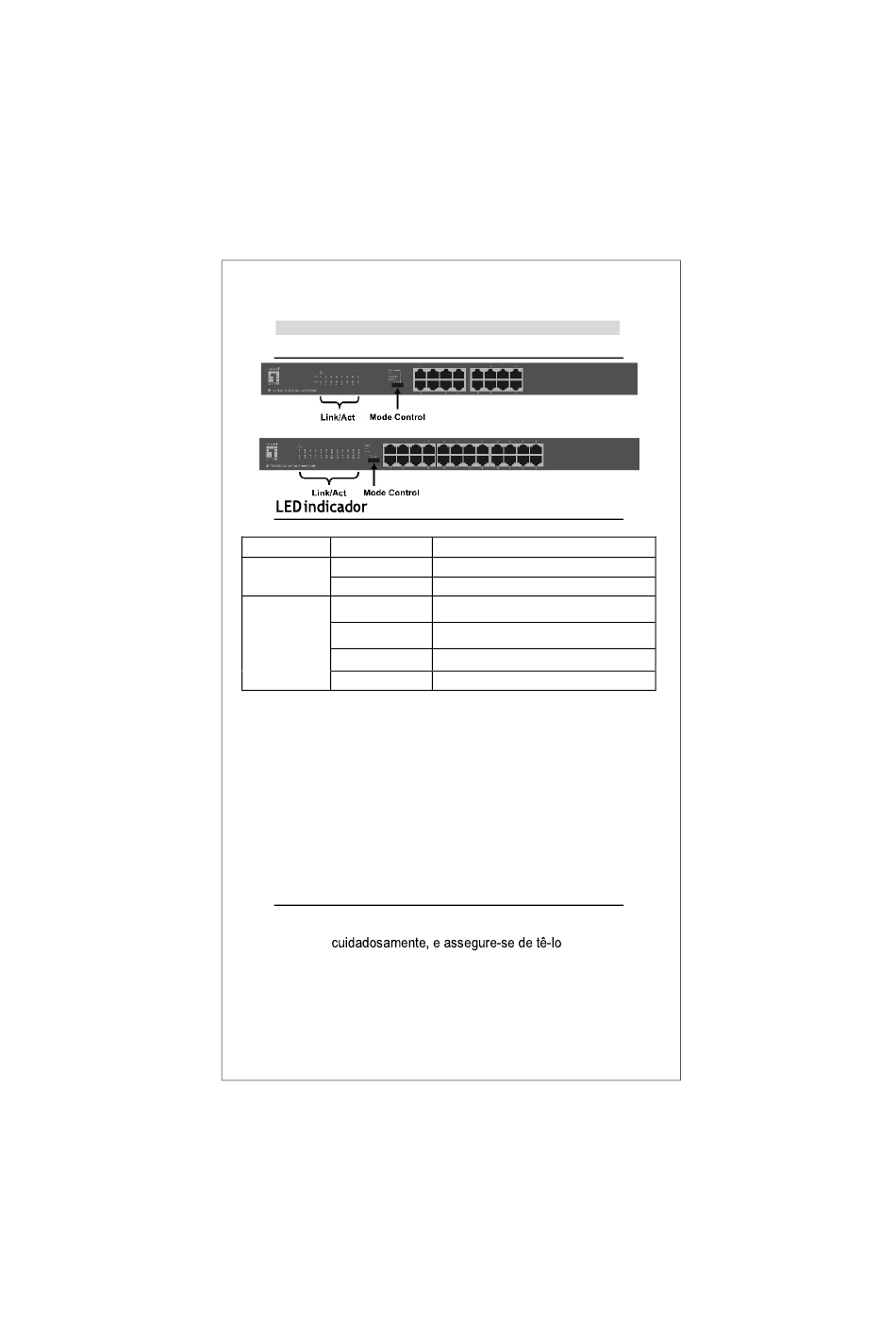

Instalação física
Estado
LED Indicator
Verde sólido
Power
Desligar
Verde sólido
Acende laranja
Ligação/Atividade
/Velocidade
Intermitente
Desligar
Controlo de modo:
Pode selecionar o interruptor de modo.
Ÿ Modo normal: Todas as portas podem comunicar umas com as outras.
Ÿ Modo de controlo de fluxo: com a função de controlo de fluxo fechada,
todas as portas podem comunicar umas com as outras.
Ÿ Modo VLAN (para FSW-1650): As portas 1~14 não podem comunicar
umas com as outras, mas podem comunicar com as portas 15-16.
Ÿ Modo VLAN (para FSW-2450): As portas 1~22 não podem comunicar
umas com as outras, mas podem comunicar com as portas 23-24.
Ÿ Modo de extensor: A velocidade das portas 1~8 é reduzida para 10
Mbps, a distância de transmissão pode chegar aos 250 m.
Conectando Equipamento
Passo1. Verifique o adaptador de energia
conectado à tomada corretamente.
Passo2. Conecte o adaptador de energia ao Switch.
Passo3. Conecte seus dispositivos de rede no Switch
utilizando cabos ethernet. (ex. Cat-05e).
Signification
Ligado.
Desligado.
Un dispositivo è collegato alla porta ad una
velocità di 1000 Mbps
Un dispositivo è collegato alla porta ad una
velocità di 10/100Mbps
Envio ou receção de dados
A porta não está conectada.
11
