Inhaltszusammenfassung für LevelOne IGP-1061

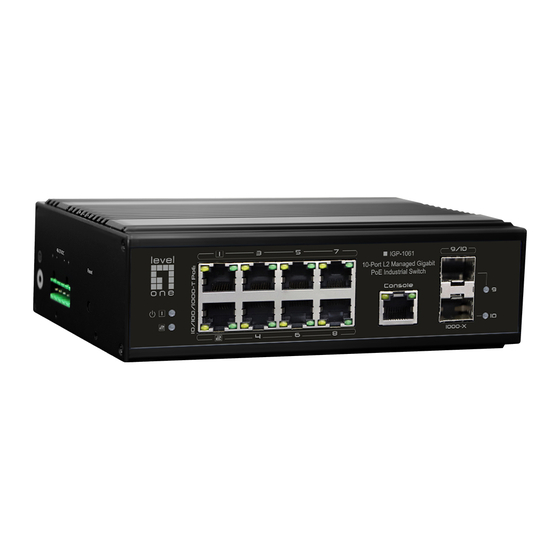

- Seite 1 Quick Installation Guide ( Industrial Managed Switches )
- Seite 2 Content English ....................2 Deutsch......................5 Français ....................8 Español ....................11 Italiano ......................14 Português ....................17 This Quick Installation Guide only describes the most basic situations and settings. All detailed information is described in the user manual. - 1 -...
- Seite 3 English Package Contents This product is provided with the following accessories in the box; please check them carefully. If any of the accessories is missing or damaged, please contact with your local dealer timely. Serial Name Quantity Note number Master unit Required Quick Installation Guide Required...
- Seite 4 Perform Initial Configuration (For model with console port) 1. Connect a PC to the switch console port using the included console cable. 2. Configure the PC’s serial port: 38400 bps, 8 characters, no parity, one stop bit, 8 data bits, and no flow control.
- Seite 5 Appendix: Setting up your computer ■ Windows 1. Click Start—> Control Panel—> Network and Internet—> Network and Sharing Center— > Change adapter settings, right click Local connection and select Properties; 2. Double-click Internet Protocol 4 (TCP/IPv4); 3. Set the computer's IP address: The computer's IP address should be any one of the following free IP addresses 192.168.1.2 ~ 192.168.1.253, and then click OK, to return to the previous page, click OK.
- Seite 6 Deutsch Lieferumfang Dieses Produkt wird mit folgendem Zubehör geliefert; bitte prüfen Sie den Lieferumfang sorgfältig. Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sich bitte möglichst bald an Ihren örtlichen Händler. Name Anzahl Hinweis Seriennummer Hauptgerät Erforderlich Installationsanleitung Erforderlich Konformitätserklärung Erforderlich...
- Seite 7 Erstkonfiguration durchführen (Für Modell mit Konsolenanschluss) 1.Schließen Sie einen PC über das mitgelieferte Konsolenkabel an den Switch-Konsolenport an. 2.Konfigurieren Sie die serielle Schnittstelle des PCs: 38400 bps, 8 Zeichen, keine Parität, ein Stoppbit, 8 Datenbits und keine Flusskontrolle. 3.Melden Sie sich mit den Standardeinstellungen bei der CLI an: Benutzername „admin“ und Kennwort „admin“.
- Seite 8 Anhang: Ihren Computer einrichten ■ Windows 1. Klicken Sie auf Start —> Systemsteuerung —> Netzwerk und Internet —> Netzwerk- und Freigabecenter —> Adaptereinstellungen ändern, rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften; 2. Doppelklicken Sie auf Internetprotokoll 4 (TCP/IPv4); 3. IP-Adresse des Computers einrichten: Die IP-Adresse des Computers sollte eine der folgenden freien IP-Adressen 192.168.1.2 bis 192.168.1.253 sein;...
- Seite 9 Français Contenu de l'emballage Ce produit est livré avec les accessoires suivants dans la boîte ; veuillez les vérifier attentivement. Si l'un des accessoires est manquant ou endommagé, veuillez contacter rapidement votre revendeur local. Numéro Quantit Remarque de série é Requis Unité...
- Seite 10 Effectuer la configuration initiale (Pour modèle avec port console) 1. Connectez un PC au port de console du commutateur à l'aide du câble de console fourni. 2. Configurez le port série du PC: 38400 bps, 8 caractères, pas de parité, un bit d’arrêt, 8 bits de données et pas de contrôle de flux.
- Seite 11 Annexe : Configurer votre ordinateur ■ Windows 1. Cliquez sur Démarrer—> Panneau de configuration—> Réseau et Internet—> Centre réseau et partage—> Modifier les paramètres de l'adaptateur, faites un clic droit sur Connexion locale et sélectionnez Propriétés; 2. Double-cliquez sur Internet Protocol 4 (TCP/IPv4); 3.
- Seite 12 Español Contenido del paquete Este producto se proporciona con los siguientes accesorios incluidos en el paquete; compruébelos minuciosamente. Si alguno de los accesorios falta o está dañado, póngase en contacto con nuestro distribuidor a tiempo. Nú mero Nombre Cantidad Nota de serie Necesaria Unidad maestra...
- Seite 13 Realizar la configuración inicial (Para modelo con puerto de consola) 1.Conecte una PC al puerto de la consola del switch utilizando el cable de consola incluido. 2.Configure el puerto serie de la PC: 38400 bps, 8 caracteres, sin paridad, un bit de parada, 8 bits de datos y sin control de flujo.
- Seite 14 Apéndice: Configurar el equipo ■ Windows 1. Haga clic en Inicio—> Panel de control —> Redes e Internet —> Centro de redes y recursos compartidos —> Cambiar configuración del adaptador, haga clic con el botón derecho en Conexión local y seleccione Propiedades; 2.
- Seite 15 Italiano Contenuti della confezione Questo prodotto è fornito con i seguenti accessori; controllare attentamente che siano tutti presenti. Se uno degli accessori manca, o è danneggiato, contattare immediatamente il proprio rivenditore. Numero Nome Quantità Nota di serie Unità principale Necessario Guida all’installazione rapida Necessario Déclaration de conformité...
- Seite 16 Eseguire la configurazione iniziale (Per modello con porta console) 1. Collegare un PC alla porta della console dello switch utilizzando il cavo della console incluso. 2. Configurare la porta seriale del PC: 38400 bps, 8 caratteri, nessuna parità, un bit di stop, 8 bit di dati e nessun controllo di flusso.
- Seite 17 Appendice: Configurazione del computer ■ Windows 1. Fare clic su Start —> Pannello di controllo —> Rete e Internet —> Centro connessioni di rete e condivisione —> Modifica impostazioni scheda, fare clic col tasto destro del mouse su Connessione locale e selezionare Propriet 2.
- Seite 18 Português Conteúdo da embalagem Este produto é fornecido com os seguintes acessórios na embalagem; verifique-os cuidadosamente. Se qualquer dos acessórios estiver danificado ou em falta, contacte atempadamente o seu vendedor local. Nú mero Nome Quantidade Nota de série Necessário Unidade principal Necessário Guia de instalação rápida Necessário...
- Seite 19 Execute a configuração inicial (Para modelo com porta do console) 1.Conecte um PC à porta do console do comutador usando o cabo do console incluído. 2.Configure a porta serial do PC: 38400 bps, 8 caracteres, sem paridade, um bit de parada, 8 bits de dados e nenhum controle de fluxo.
- Seite 20 Anexo: Configurar o computador ■ Windows 1. Clique em Iniciar—> Painel de Controlo—> Rede e Internet—> Centro de Rede e Partilha—> Alterar definições da placa, clique com o botão direito do rato em Ligação local e selecione Propriedades; 2. Faça duplo clique em Protocolo de Internet 4 (TCP/IPv4); 3.
- Seite 21 Dispose the product at a recycling point. Do not dispose together with household waste. Incorrect storage/disposal can harm the environment and/or cause injury. CE, UKCA: LevelOne declares that this product complies with the directives listed in the section 'Declaration of Conformity'. Digital Data Communications GmbH...
