5

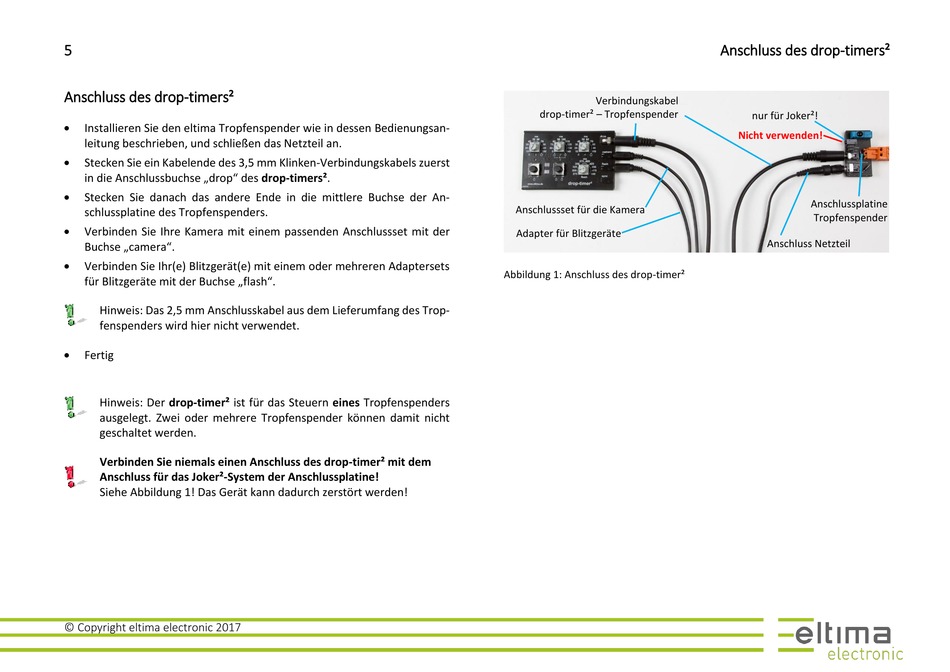

Anschluss des drop-timers²

Installieren Sie den eltima Tropfenspender wie in dessen Bedienungsan-
leitung beschrieben, und schließen das Netzteil an.

Stecken Sie ein Kabelende des 3,5 mm Klinken-Verbindungskabels zuerst
in die Anschlussbuchse „drop" des drop-timers².

Stecken Sie danach das andere Ende in die mittlere Buchse der An-
schlussplatine des Tropfenspenders.

Verbinden Sie Ihre Kamera mit einem passenden Anschlussset mit der
Buchse „camera".

Verbinden Sie Ihr(e) Blitzgerät(e) mit einem oder mehreren Adaptersets
für Blitzgeräte mit der Buchse „flash".
Hinweis: Das 2,5 mm Anschlusskabel aus dem Lieferumfang des Trop-
fenspenders wird hier nicht verwendet.

Fertig
Hinweis: Der drop-timer² ist für das Steuern eines Tropfenspenders
ausgelegt. Zwei oder mehrere Tropfenspender können damit nicht
geschaltet werden.
Verbinden Sie niemals einen Anschluss des drop-timer² mit dem
Anschluss für das Joker²-System der Anschlussplatine!
Siehe Abbildung 1! Das Gerät kann dadurch zerstört werden!
© Copyright eltima electronic 2017
Verbindungskabel

drop-timer² – Tropfenspender
Anschlussset für die Kamera
Adapter für Blitzgeräte Adapterset für Blitzgeräte
Abbildung 1: Anschluss des drop-timer²
Anschluss des drop-timers²
nur für Joker²!
Nicht verwenden!
Anschlussplatine
Tropfenspender
Anschluss Netzteil
