Bedienungsanleitung

drop-timer²

Stand: 03.2020

Inhaltsverzeichnis

Inhaltszusammenfassung für Eltima Electronic drop-timer2

Seite 2: Teilebezeichnung

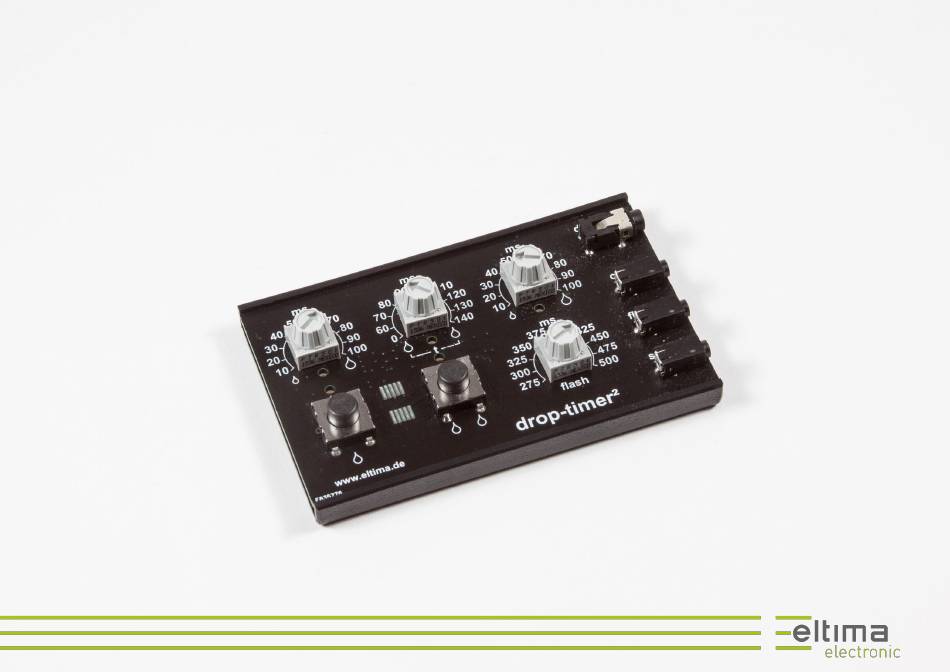

Tropfen Anschluss Tropfenspender LED zweiter Tropfen aktiv LED erster Tropfen aktiv Kamera-Anschluss LED Zeitabstand aktiv LED Blitzverzögerung LED Einzelzyklus aktiv Blitz-Anschluss LED Doppeltropfen-Zyklus aktiv Sync-Anschluss drop-timer² Blitzverzögerung Taster Doppeltropfen Taster Einzeltropfen Verbindungskabel 3,5 mm Klinke © Copyright eltima electronic 2017...
Seite 3: Inhaltsverzeichnis
Anschluss des drop-timers² ............... 5 Funktionsprinzip und Aufbau ..............6 Erzeugen von Tropfen ................7 Einzeltropfen ....................7 Tropfen auf Tropfen (TaTs) ................7 Synchronisation mehrerer drop-timer² ............8 Technische Daten ..................10 Notizen ....................11 Entsorgungshinweise ................12 © Copyright eltima electronic 2017...
Seite 4: Einleitung
Sie sich unverzüglich an den Hersteller. Wassertropfen können mit einem trockenen Tuch abgewischt werden.  Lassen Sie das Gerät und seine Komponenten nie fallen oder setzen es harten Schlägen aus.  Nehmen Sie keine Veränderungen an der elektronischen Schaltung vor. © Copyright eltima electronic 2017...
Seite 5: Anschluss Des Drop-Timers²
Hinweis: Der drop-timer² ist für das Steuern eines Tropfenspenders ausgelegt. Zwei oder mehrere Tropfenspender können damit nicht geschaltet werden. Verbinden Sie niemals einen Anschluss des drop-timer² mit dem Anschluss für das Joker²-System der Anschlussplatine! Siehe Abbildung 1! Das Gerät kann dadurch zerstört werden! © Copyright eltima electronic 2017...
Seite 6: Funktionsprinzip Und Aufbau
Schwankungen der Auslöseverzögerung der Kameras umgangen. Der Aufbau bietet so eine sehr hohe Reproduzierbarkeit der Ergebnisse, die eine steile Lernkurve garantiert. Mehr über Tropfenfotografie mit drop-timer² finden Sie auf unserer Homepage unter „Tipps und Tricks“. Abbildung 2: Schematische Darstellung des Aufbaus © Copyright eltima electronic 2017...
Seite 7: Erzeugen Von Tropfen
Diese Betriebsart kann zum Fotografieren von Kronen verwendet werden, Näheres über Tropfenfotografie mit drop-timer2 finden Sie auf unse- aber auch zum Finden und Einstellen der optimalen Säule für TaTs. rer Homepage unter „Tipps und Tricks“. Mit dem Potentiometer für die Blitzverzögerung wird der optimale Auslöse- zeitpunkt für den Blitz bestimmt.
Seite 8: Synchronisation Mehrerer Drop-Timer²
Am besten den, der die erste Aktion steuert. An diesem werden auch die Kamera und Blitzgerät angeschlossen. In diesem Beispiel ist es der drop-ti- mer² mit dem grünen Tropfenspender. Abbildung 5: Synchronisieren von mehreren drop-timer² © Copyright eltima electronic 2017...
Seite 9 Gleiches gilt für den drop-timer² für den blauen Tropfen. Weil der blaue Tropfen etwas später als der rote fallen muss, wird hier der Tropfenabstand entsprechend länger eingestellt. Näheres über die Tropfenfotografie mit drop-timer² und Mehrfarben- TaTs finden Sie auf unserer Homepage unter „Tipps und Tricks“. © Copyright eltima electronic 2017...
Seite 10: Technische Daten
12 V; erfolgt über den eltima Tropfenspender Einstellbare Zeiten Tropfengröße: 0 bis 110 ms Zeit zwischen zwei Tropfen: 60 bis 150 ms Blitzverzögerung: 275 bis 500 ms Betriebsmodi Einzelzyklus Doppeltropfen Lieferumfang Zeitgeber drop-timer² Verbindungskabel 3,5 mm Klinke, Länge ca. 2,5 m © Copyright eltima electronic 2017...
Seite 12: Entsorgungshinweise
Sie sind als Endverbraucher gesetzlich verpflichtet gebrauchte Batterien und Akkumulatoren zurückzugeben. Geben Sie diese an Sammelstellen der öf- fentlich-rechtlichen Entsorgungsträger in Ihrer Kommune oder dort wo Bat- terien oder Akkumulatoren der verwendeten Art verkauft werden ab. Diese werden für den Verbraucher kostenlos zurückgenommen. © Copyright eltima electronic 2017...
