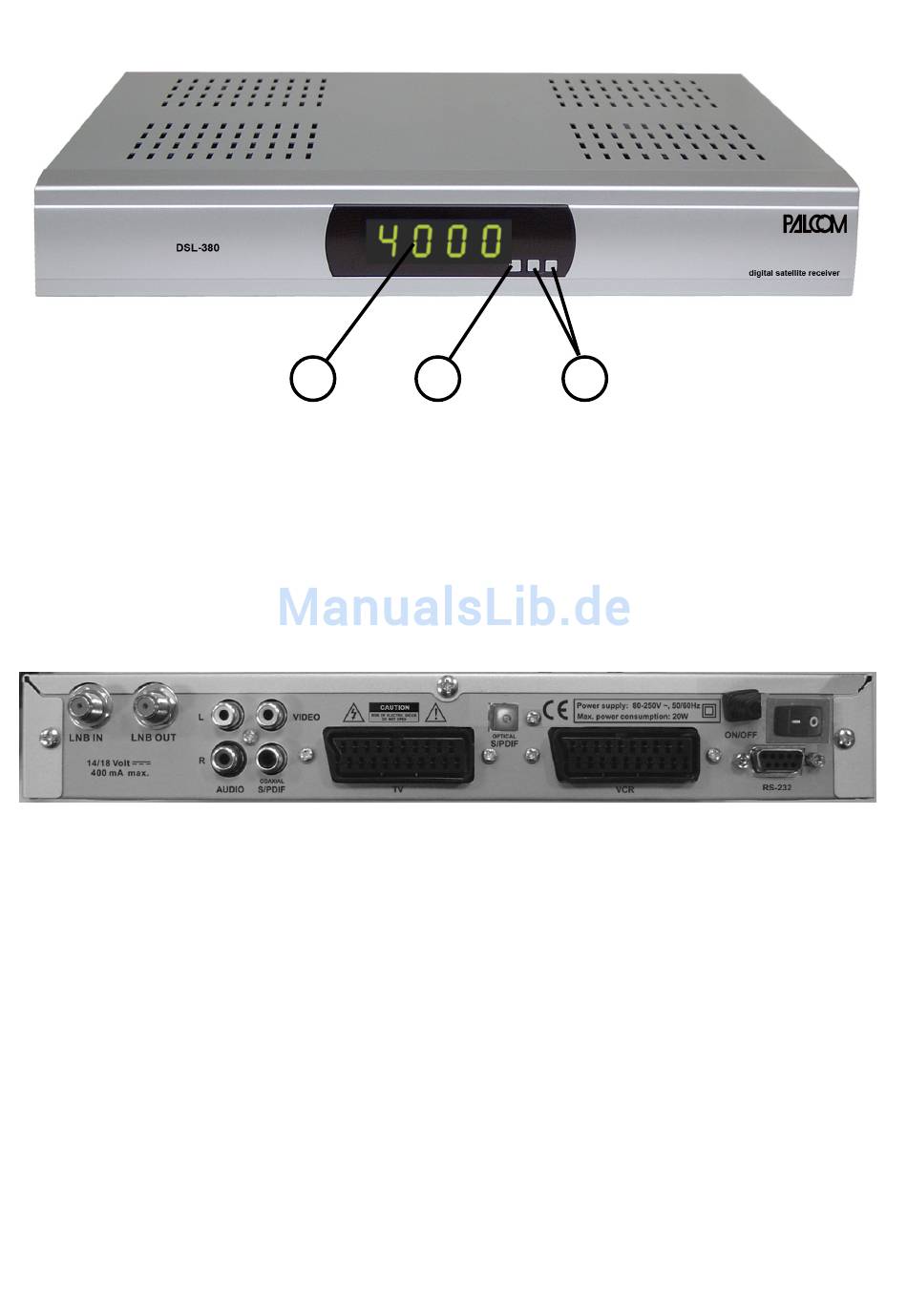

2.1 Frontblende

1. Die vier Ziffern zeigen die Programmnummer an. Im Stand-by Zustand wird die
Zeit angezeigt. Die grüne LED leuchtet, wenn der DSL-380 in Betrieb ist. Die
rote LED leuchtet, wenn das Gerät mit Strom versorgt wird.
2. Umschalten zwischen Betriebs- und Stand-by- Zustand.
3. CH up / CH down Programmumschaltung aufwärts/abwärts.
2.2 Rückseite
LNB OUT
LNB IN
AUDIO L/R
VIDEO
SPDIF (coax.)
SPDIF (opti.)
TV Scart
VCR Scart
RS232
Netzschalter
AC
1
: Anschluss zum analogen SAT-Receiver oder einem zweiten
Digitalreceiver (Durchschleifbetrieb)
: LNB-Eingang
: Cinch-Buchsen für den Audioausgang
: Cinch-Buchse für den Videoausgang
: Koaxialer Digital-Audioausgang für HIFI-Verstärker
: Optischer Digital-Audioausgang für HIFI-Verstärker
: Scart-Buchse für den Anschluss eines TV-Gerätes
: Scart-Buchse für den Anschluss eines Videorecorders
: Serielle Schnittstelle für das Laden der Software
: Netzschalter (O = aus/I = ein)
: Netzkabel 80-250 Volt · 50 Hz/60 Hz
2 3
