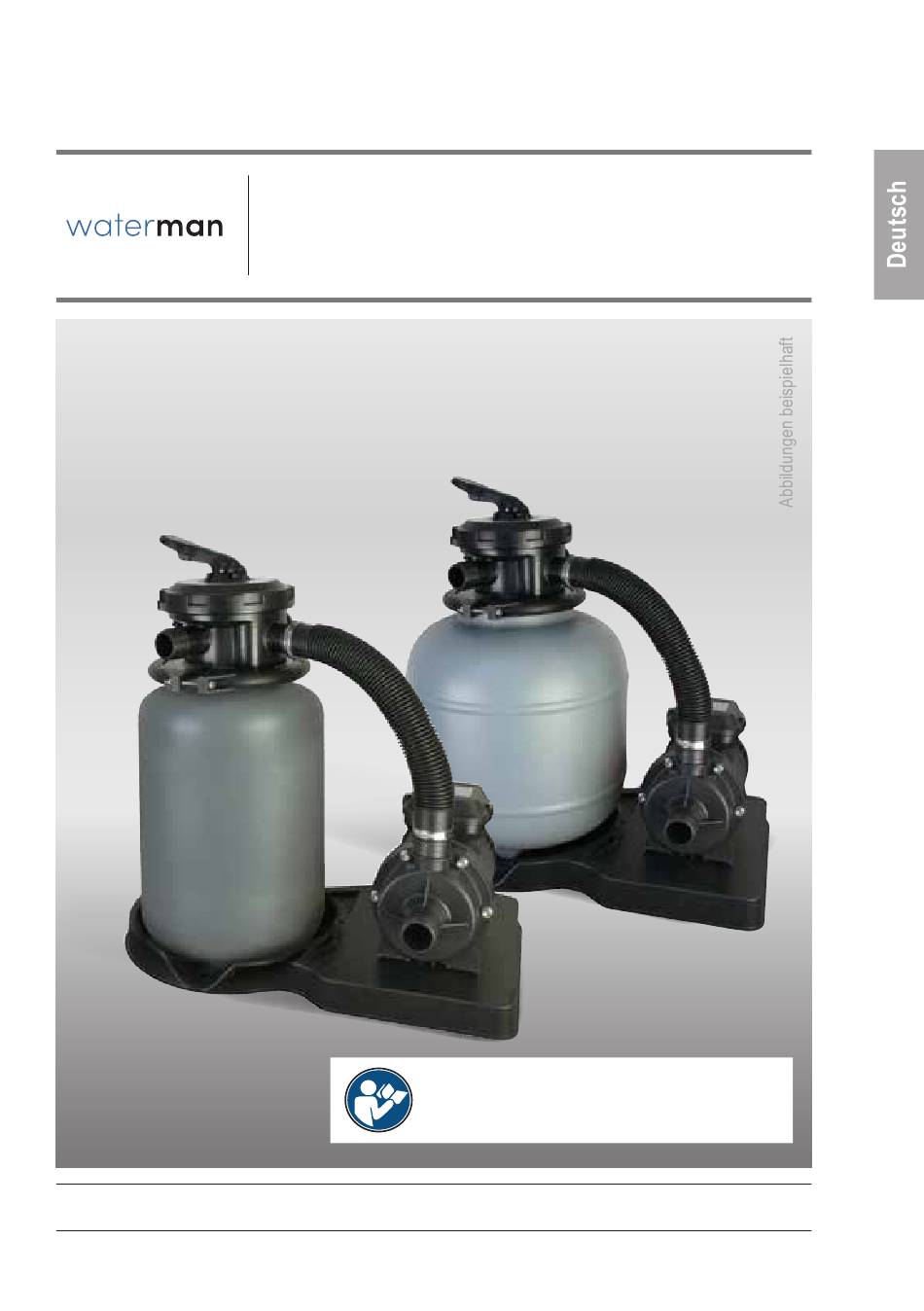

- Seite 1 Montage- und Bedienungsanleitung Sandfilteranlage SF 122 - 124 (Sandfilteranlage klein ohne Vorfilter) Bitte diese Anleitung sorgfältig lesen und für späteres Nachschlagen aufbewahren. Sandfilteranlage...
- Seite 2 Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter KURZANLEITUNG / QUICK START GUIDE / NOTICE SOMMAIRE / GUIDA RAPIDA STRUČNÁ PŘÍRUČKAG / STRUČNÝ NÁVOD / KRATKA NAVODILAG / GYORS ÚTMUTATÓ Eigenschaft der Pumpe: nicht-ansaugend selbst-ansaugend > 3 m Standort der Filteranlage wählen Filteranlage muss unterhalb des Wasserspiegels stehen Selecting the filter system location Filter system must be positioned below water level...
- Seite 3 Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter BEKNOPTE HANDLEIDING / KORTFATTAD BRUKSANVISNING / ÎNDRUMĂTOR PE SCURT Filterstern Steigrohr Steigrohr einsetzen (2 unterschiedliche Versionen) Filtermaterial einfüllen Insert riser pipe (2 different versions) Filling the filter material in Remplacer le tube montant (2 versions différentes) Remplissage de la matière filtrante Inserire il tubo montante (2 versioni diverse) Caricare il materiale filtrante...
- Seite 4 En utförlig anvisning på ditt språk finns att ladda ner på Internet under adressen http://download.waterman-pool.com Podrobné pokyny ve vašem jazyce jsou k dispozici na internetu jsou pro vás připraveny pod http://download.waterman-pool.com Podrobný návod vo vašom jazyku nájdete na internete na stránke http://download.waterman-pool.com Celotna navodila v Vašem jeziku najdete na spletni strani...
- Seite 5 Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter Beschreibung des 6-Wege-Ventils Description of the 6-way valve Description de la vanne à 6 voies Descrizione della valvola a 6 vie Beschrijving van het 6-weg ventiel Return Waste Beskrivning av 6-vägsventilen Popis 6-cestného- ventilu Popis 6-cestného ventilu Opis 6-potnega ventila A 6 utú...
- Seite 6 Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter STÜCK- Sandfilteranlage Sandfilteranlage Sandfilteranlage LISTE SF 122 3 m³/h CP2503, 3m³/h Art.-Nr.: 502010476 Art.-Nr.: 2260011 Art.-Nr.: CP2503 Nr. Artikel-Nr. Bezeichnung Filterpumpe Aqua Mini 3 2260130 Filterpumpe Aqua Small 4 - XKP202E-1 2260140 Filterpumpe Aqua Small 4...
- Seite 7 Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter Sandfilteranlage Sandfilteranlage FH 4m³, Sandfilteranlage Sandfilteranlage SF 124 Sandfilteranlage SF 124 Art.-Nr.: Kessel 330mm Art.-Nr.: SF 124 Konifera SF 124, OBI 2260006 + 2260006CH 45116000 Art.-Nr.: 502010480 Art.-Nr.: 502010490 Art.-Nr.: 502010497 Alternativmodell Alternativmodell Alternativmodell Alternativmodell Alternativmodell...
-
Seite 8: Bauteile Der Filteranlage

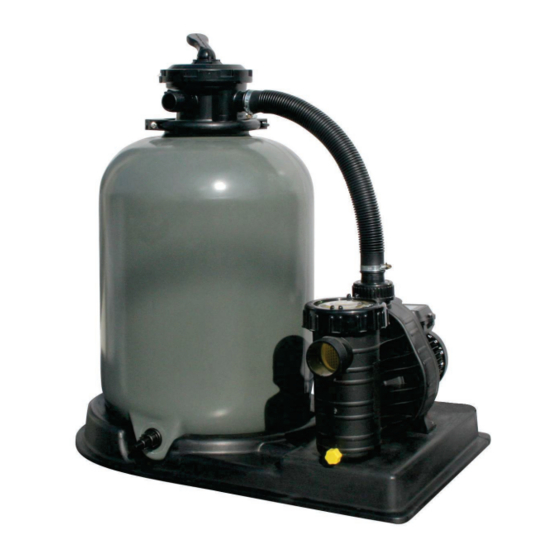

Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter BAUTEILE DER FILTERANLAGE ODER* Pumpe Filterkessel Entleerungsventil Filterpalette Mehrwegeventil Verbindungsschlauch Pumpe - Ventil * Der Lieferumfang beinhaltet jeweils Steigrohrvariante 1 Steigrohrvariante 2 nur eine Steigrohrvariante... -
Seite 9: Inhaltsverzeichnis
Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter Wichtige Hinweise • Die Benutzung der Filteranlagen für Zur Vermeidung von Beschädigungen: Schwimmbecken und deren Schutzberei- che ist nur zulässig, wenn diese nach VDE • Pumpe niemals trocken laufen lassen (vor der 0100-49D errichtet sind. Es ist zwingend Inbetriebnahme muss die Filteranlage mon- erforderlich, den Stromanschluss über einen tiert sein und der Ansaugschlauch mit Wasser... -
Seite 10: Filteranlagen - Beschreibung
Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter 1. FILTERANLAGEN - BESCHREIBUNG Mit Ihrer Filteranlage haben Sie ein um die besonderen Eigenschaften und Einsatz- hochwertiges Qualitätsprodukt erwor- möglichkeiten dieser Anlage kennen zu lernen. Die ben. Wir wünschen Ihnen viel Freude Filteranlage übernimmt die mechanische Aufberei- mit Ihrem Schwimmbad und der Filteranlage. -
Seite 11: Beschreibung Der Umwälzpumpe
Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter 1.2 BESCHREIBUNG DER UMWÄLZPUMPE Die Umwälzpumpe hat die Aufgabe, das Wasser aus dem Schwimmbecken durch den Filterkessel und zurück zum Schwimmbecken zu pumpen (siehe auch beliegende separate Anleitung der Pumpe). 1.2.2 WELLENDICHTUNG Die Pumpe ist zwischen Pumpengehäuse und Motor zur Abdichtung der Motorwelle mit einer Gleitring- dichtung ausgerüstet. -
Seite 12: Montage Der Sandfilteranlage
Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter 2. MONTAGE DER SANDFILTERANLAGE Schritt 1: Folgendes Werkzeug wird hierfür benötigt: Kreuz- schlitz Schraubendreher, 7 er Schraubenschlüssel, evtl. Bohrer, evtl. Akku-Schrauber, Gummihammer. Schritt 2: Setzen Sie bitte das Entleerungsventil von innen nach außen in das vorgebohrte Loch des Filterkes- sels ein. - Seite 13 Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter Schritt 6: Vor dem Einfüllen des Quarzsandes bitte das Steig- rohr oben mit einer Plastiktüte verschließen, damit kein Sand in das Steigrohr gelangt. Schritt 7: Wählen Sie bitte die richtige Quarzsand-Körnung von 0,4 - 0,8 mm für Ihre Filteranlage aus, da es sonst Probleme im Filterbetrieb geben kann.
- Seite 14 Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter Schritt 11: Eventuell vorsichtig mit einem Gummihammer den Spannring lockern um eine bessere Abdichtung und gleichmäßige Anspannung des Spannringes zu erreichen. Schritt 12: Nur bei 2260140 und 2260148 Setzen Sie den Gummi-Schlauchstutzen (nur bei 2260140 und 2260148 enthalten) in den Verbin- dungsschlauch und stecken diesen soweit es geht auf den oberen Pumpenanschluss.
-
Seite 15: Wasser Einfüllen - Inbetriebnahme
Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter Schritt 16: An der Saugseite der Pumpe wird der Schlauch befestigt, welcher zum Skimmer des Schwimmbe- ckens führt. Schritt 17: Der Rücklaufschlauch zur Einlaufdüse erfolgt über das Ventil mit dem Schlauchanschluss Return. Schritt 18: Auf der rechten Seite des Ventils befindet sich dann noch der Schlauchanschluss für die Rückspülung (Schmutzwasser in den Kanal). -
Seite 16: Quarzsand Spülen
Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter 2.4 QUARZSAND SPÜLEN (VOR DER 2.6 EINSTELLEN DER FILTERZEIT ERSTEN INBETRIEBNAHME) Die Betriebszeit des Quarzsandfilters ist vom Handhebel des 6-Wege-Ventils auf Stellung – Schwimmbeckeninhalt, von der Belegung, vom SPÜLEN- stellen, Filteranlage elektrisch ein- Wetter und den Chemikalien abhängig. schalten. -
Seite 17: Regelmäßiges Spülen
Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter 3. REGELMÄßIGES SPÜLEN 4. WARTUNGSARBEITEN 4.1 WARTUNG DES FILTERBEHÄLTERS Führen Sie 1 mal pro Woche eine Filterreinigung (Spülung) durch. Bei Wartungsarbeiten sind die Absperrschieber zu schließen und nach Beendigung wieder zu öffnen. Um den Zeitpunkt der Filterreinigung –SPÜLEN- exakt bestimmen zu können, empfehlen wir die Einmal jährlich ist die Füllhöhe und Beschaffenheit Verwendung eines Druckmanometers. -
Seite 18: Allgemeine Wartung
Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter 4.3 ALLGEMEINE WARTUNG 6. STÖRUNGSURSACHEN – • FEHLERBESEITIGUNG Das Schwimmbecken ist nach den einschlägigen 6.1 PUMPE SAUGT NICHT SELBSTSTÄN- Vorschriften des Herstellers zu pflegen und zu DIG WASSER AN BZW. DIE ANSAUG- warten. • ZEIT IST SEHR LANG Der Skimmersieb im Oberflächensauger (Skim- mer) ist regelmäßig in kürzeren Abständen zu... -
Seite 19: Umwälzpumpe Ist Zu Laut
Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter 6.3 UMWÄLZPUMPE IST ZU LAUT 6.6 QUARZSAND WIRD AUS DEM FILTER IN DAS BECKEN GESPÜLT 1. Der Filter ist verschmutzt; es muss rückgespült werden 1. Falsche Körnung (zu fein). Spezial-Quarzsand 2. Fremdkörper in der Pumpe, Pumpengehäuse ab- Körnung 0,4 - 0,8 mm erforderlich schrauben, Gehäuse und Laufrad reinigen. - Seite 20 Montage- und Bedienungsanleitung Sandfilteranlage ohne Vorfilter WAS TUN, WENN... Tipps zur Behebung von Problemen, die während des Aufbaus auftreten können: Problemgegenstand Problembeschreibung Mögliche Ursachen Abhilfemöglichkeit Filteranlagen / Pumpen Filter bringt keine bzw. Lufteintritt durch die Saugleitung Anschlussstutzen und saugseitige geringe Leistung Dichtungen überprüfen.
-
Seite 21: Gewährleistung
Ohne Kaufbeleg können wir die Reklamation leider nicht anerkennen/bearbeiten. Aussagekräftige Bilder Ihrer Reklamation helfen uns, den Sachverhalt schneller beurteilen und bearbeiten zu können. Dies erspart Ihnen und uns unnötige Kosten und Wartezeit. per Post an: Waterman Kundendienst Bahnhofstr. 68, 73240 Wendlingen per Fax an: + 49 (0) 7024/4048-667 per Mail an: service@waterman-pool.com... -
Seite 24: Kundendienst
Unser Kundendienst hilft gerne weiter. nicht einwandfrei funktionieren oder sonst nicht in Ordnung sein, dann wenden Sie sich bitte direkt an unseren Kundendienst. Waterman Kundendienst Unser Kundendienst steht Ihnen Bahnhofstr. 68, 73240 Wendlingen selbstverständlich auch nach Ablauf der Gewähr- Tel.:...
