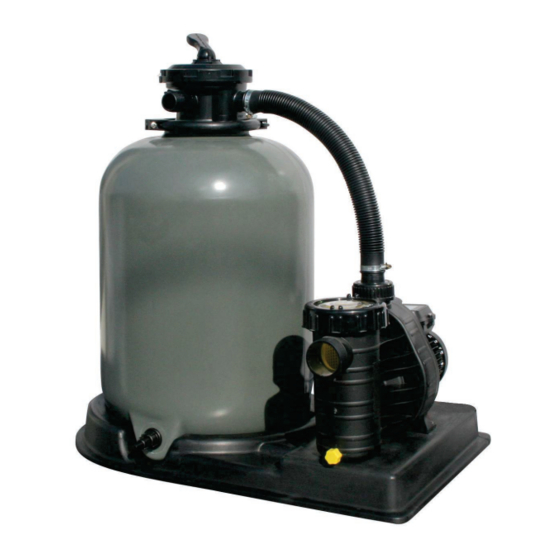

Bedienungs- und Montageanleitung
SF 122/ Art.-Nr.: 502010476
SF123/ Art.-Nr.: 502010477
SF 128/Art.-Nr.:2260001(WM) oder 502010478(SF)
Sondermodell Sandfilteranlage 6m³ Artikel Nr.: 2260002HB
SF 133 /Art.-Nr.:2260002(WM) oder 502010479(SF)
SF 142 /Art.-Nr.: 2260003(WM) oder 502010491(SF)
SF 152 /Art.-Nr.: 2260004(WM) oder 502010492(SF)
Sandfilteranlage
Seite 1 von 135
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Waterman SF 122
Inhaltszusammenfassung für Waterman SF 122
- Seite 1 Bedienungs- und Montageanleitung SF 122/ Art.-Nr.: 502010476 SF123/ Art.-Nr.: 502010477 SF 128/Art.-Nr.:2260001(WM) oder 502010478(SF) Sondermodell Sandfilteranlage 6m³ Artikel Nr.: 2260002HB SF 133 /Art.-Nr.:2260002(WM) oder 502010479(SF) SF 142 /Art.-Nr.: 2260003(WM) oder 502010491(SF) SF 152 /Art.-Nr.: 2260004(WM) oder 502010492(SF) Sandfilteranlage Seite 1 von 135...
-
Seite 2: Wichtige Hinweise
Wichtige Hinweise: - Die Benutzung der Filteranlagen für Schwimmbecken und deren Schutzbereiche ist nur zulässig, wenn diese nach VDE 0100-49D errichtet sind. Es ist zwingend erforderlich den Stromanschluss über einen FI – Schutzschalter abzusichern. - Um den Schutzbereich einzuhalten (Entfernung elektronisches Gerät zum Wasser) ist es erforderlich die Filteranlage mindestens 2 m außerhalb des Wassers zu positionieren ( Schutzbereich 2 gem. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Filteranlagen – Beschreibung Beschreibung des 6-Wege-Ventils Beschreibung der Umwälzpumpe Beschreibung des Filterbehälters Inbetriebnahme Montageanleitung – Zusammenbau Füllen des Quarzsandfilters Wasser einfüllen – Inbetriebnahme Quarzsand spülen Vorfilter reinigen Filter – Betrieb Einstellen der Filterzeit Anschluss der Sandfilteranlage an das Becken Regelmäßiges Rückspülen Rückspülen Nachspülen... -
Seite 4: Filteranlagen - Beschreibung
Bedienungs- und Montageanleitung Schwimmbad-Filteranlagen 1. Filteranlagen - Beschreibung Mit Ihrer Filteranlage haben Sie ein hochwertiges Qualitätsprodukt erworben. Wir wünschen Ihnen viel Freude mit Ihrem Schwimmbad und der Filteranlage. Wir empfehlen Ihnen, diese Montageanleitung und zusätzlich die beiliegende Bedienungsanleitung der Pumpe sorgfältig zu lesen, um die besonderen Eigenschaften und Einsatzmöglichkeiten dieser Anlage kennen zu lernen. -
Seite 5: Beschreibung Der Umwälzpumpe
1.2 Beschreibung der Umwälzpumpe Die Umwälzpumpe hat die Aufgabe das Wasser aus dem Schwimmbecken durch den Filterbehälter und zurück zum Schwimmbecken zu pumpen (siehe auch beliegende separate Anleitung). 1.2.1 Vorfilter (bitte regelmäßig reinigen) Der saugseitig eingebaute Vorfilter schützt die Pumpe vor grobem Schmutz (z.B. Haare, Laub, Steinchen). - Seite 6 Stückliste: SF 122 SF 123 SF 128 2260002HB SF 133 SF 142 SF 152 Nr.: Artikel-Nr. Artikel Bezeichnung: Stückz. Stückz. Stückz. Stückz. Stückz. Stückz. Stückz. 2260130 Filterpumpe Aqua Mini 3 2260131 Filterpumpe Aqua Splash 4 2260135 Filterpumpe Aqua Spalsh 6, II...
-
Seite 7: Inbetriebnahme
Hilfe einer Rohrzange Spannring (2) zusammenziehen. Füllmenge Quarzsand der Körnung 0,4 mm – 0,8 mm ( Füllmenge SF 122 und SF 123 = 10 kg Quarzsand ( Füllmenge SF 2260002HB = 20 kg Quarzsand ) 2.3 Wasser einfüllen – Inbetriebnahme des Filters Nachdem das Schwimmbecken gereinigt und mit Wasser bis Mitte Oberflächensauger (Skimmer) -
Seite 8: Anlage Über Wasserspiegel
2.3.2 Anlage über Wasserspiegel Bei über dem Wasserspiegel montierten Filtern ist auf der Ansaugseite generell ein Rückschlagventil einzusetzen. Pumpe (10) über den Vorfilter mit Wasser befüllen und den Pumpendeckel wieder festschrauben. Darauf achten, dass die im Deckel eingelegte Dichtung nicht beschädigt oder verdreht wird. Die Pumpe arbeitet nur einwandfrei, wenn die Dichtung gut abschließt und keine Luft mehr angesaugt werden kann. -
Seite 9: Anschluss Der Sandfilteranlage An Das Becken
2.8 Anschluss der Sandfilteranlage an das Becken Auf der Saugseite ( der Anschluss erfolgt an der Filterpumpe am Vorfilter ) wird ein Verbindungsschlauch zum Skimmer Ihres Pools ( hier wird das schmutzige Wasser angesaugt ) gelegt. Das gereinigte Wasser wird über einen Verbindungsschlauch zwischen dem Ventil Ihrer Filteranlage ( das Ventil hat 3 schwarze Schlauchadapter welche wie folgt beschriftet sind: Return, Waste, und Pump ) und dem Schlauchadapter mit der Beschriftung „Return“... -
Seite 10: Nachspülen
3.2 Nachspülen Das 6- Wege-Ventil (1) bietet die zusätzliche Möglichkeit, Teile des Restschmutzes nach dem Rückspülen nicht in das Schwimmbecken, sondern in die Kanalisation zu leiten. Für diesen Vorgang ist das 6 Wege- Ventil (1) auf –NACHSPÜLEN- zu stellen. Filteranlage max. 30 Sekunden einschalten, anschließend das 6-Wege-Ventil (1) wieder auf –FILTERN- stellen. -
Seite 11: Außerbetriebnahme
Es ist unbedingt darauf zu achten, dass die Wasserhöhe im Becken immer mindestens bis zur Mitte des Skimmers reicht. 5. Außerbetriebnahme Das Schwimmbecken ist nach den einschlägigen Vorschriften des Beckenherstellers winterfest zu machen. Die Filteranlage muss bei einer möglichen Frostgefahr winterfest gemacht werden. Dabei ist folgendes zu beachten: Das Wasser ist aus dem Filterkessel (4) durch die am Filterkessel (4) unten befindliche Entleerungsschraube (5) zu entleeren. -
Seite 12: Umwälzpumpe Ist Zu Laut
6.4 Umwälzpumpe ist zu laut 1. Der Filter ist verschmutzt; es muss rückgespült werden 2. Fremdkörper in der Pumpe, Pumpengehäuse abschrauben, Gehäuse und Laufrad reinigen. 3. Motorlager sind zu laut, Motor komplett mit Laufrad austauschen 4. Die Pumpe steht auf dem blankem Holz- oder Betonboden, dadurch ist eine Geräuschübertragung auf das Gebäude (Körperschall) möglich, die Pumpe ist auf eine... -
Seite 13: Wasseraufbereitung - Allgemeine Informationen
7. Wasseraufbereitung – allgemeine Information Zur Reinhaltung des Schwimmbeckenwassers ist eine Reihe von Maßnahmen erforderlich, für die der Begriff „Wasserpflege“ geprägt worden ist. Neben der mechanischen Wasseraufbereitung des Schwimmbeckenwassers durch die Filteranlage ist eine chemische Aufbereitung des Wassers notwendig. Vor allem muss das Wachstum von Mikroorganismen, insbesondere von Algen und Bakterien verhindert werden. -
Seite 14: Dauerdesinfektion
7.4 Dauerdesinfektion Für die Dauerdesinfektion stehen verschiedene Desinfektionsverfahren mit Chlor oder auch Chlorfrei zur Verfügung. Die Auswahl der geeigneten Desinfektionsmittel ist von verschieden Faktoren abhängig: Größe und Lage des Schwimmbecken, Chlorüberempfindlichkeit des Badegastes usw. Kinderbecken und kleinere Schwimmbecken können gute Desinfektionswirkungen auch mit chlorfreien Produkten erzielen. -
Seite 15: Gewährleistung
Ordnung sein, dann wenden sie sich bitte direkt an unseren Kundendienst. Unser Kundendienst steht Ihnen selbstverständlich auch nach Ablauf der Gewährleistungsfrist zur Verfügung. Summer Fun oder Waterman Kundendienst Bahnhofstr. 68 D-73240 Wendlingen Tel.: + 49 (0) 7024/4048-666... - Seite 16 Sollten Sie einen Gewährleistungsanspruch geltend machen, benötigt der Kundendienst zusätzlich eine Kopie des Kassenbeleges. Was tun, wenn... Tipps zur Behebung von Problemen, die während des Aufbaus auftreten können: Problemgegenstand Problembeschreibung Mögliche Ursachen Abhilfemöglichkeit - Anschlussstutzen und Filter bringt keine bzw. Lufteintritt durch die saugseitige Dichtungen Filteranlagen / Pumpen...
