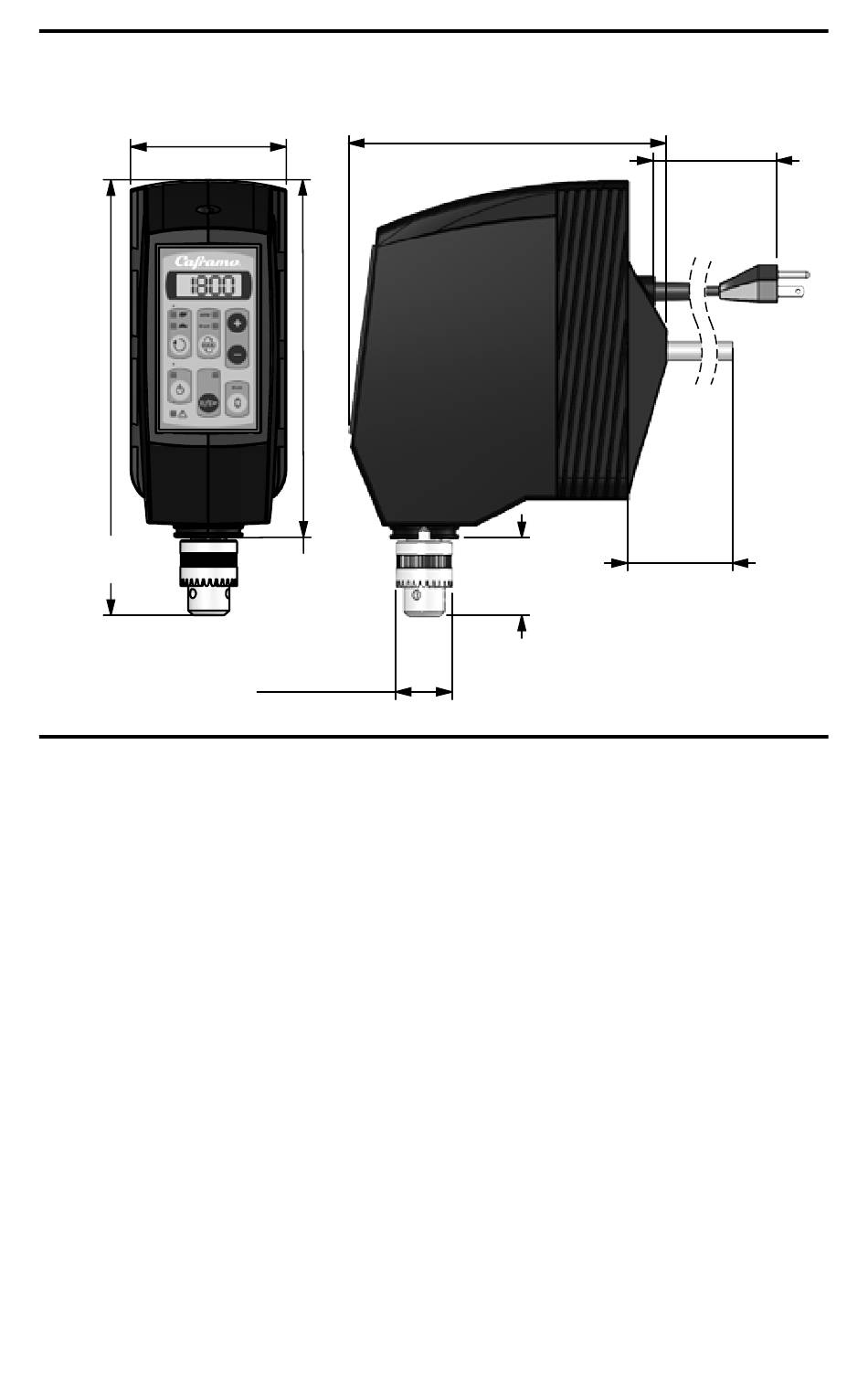

Dimensiones

207.5
101.5 mm
1907 mm
[8.2 in]
.
[4.0 in]
[75.0 in]
148.8 mm
284.1 mm
[5.9 in]
50.7 mm
233.4 mm
[11.2 in]
[2.0 in]
[9.19 in]
37.0 mm dia.
[1.5 in]
Instalación
La batidora debe fijarse firmemente en un soporte estable - por ejemplo, sujetado
a un pedestal Caframo original que esté ubicado sobre una superficie estable y
nivelada. Véase las instrucciones de seguridad.
Conexión y retiro del portaherramientas
Alinee el tornillo de fijación con el orificio piloto del eje del motor. Deslice el porta-
herramientas sobre el eje del motor. Apriete el tornillo de fijación con el extremo
hexagonal de la llave de portaherramientas que se suministra.
Colocación del impulsor
Abra el portaherramientas por completo mediante la llave de portaherramientas
que se suministra. Introduzca el eje del impulsor en el portaherramientas abierto
y ajuste el impulsor a la altura deseada. El eje hueco permite que el eje del im-
pulsor pase a través de la parte superior del agitador, de ser necesario. Apriete
manualmente el aro exterior del portaherramientas y luego apriete con la llave
para portaherramientas utilizando los tres puntos de inserción.
