6.14 KOMMUnIKATIOnSAnSChlUSS

RS232-Port und USB-Anschluss
Die Kommunikationsleitung -Com- stellt einen sicheren Stromkreis mit sehr
niedriger niederspannung dar. Um die Qualität zu bewahren muss diese
leitung getrennt von anderen leitungen, die gefährliche Spannung führen (Strom-
verteilungsleitung), installiert werden.
Die RS232- und USB-Schnittstellen sind nützlich für die Überwachungssoftware und
für die Aktualisierung der Firmware.
Es ist nicht möglich, beide Anschlüsse gleichzeitig zu nutzen.
Über den DB9-Stecker werden die RS232-Signale und, bei Modellen bis 3 kVA, die
normalerweise offenen (nO) potentialfreien Kontakte (Optokoppler) versorgt.
Die auf diesen Kontakten anlegbare max. Spannung und der max. Strom ist 30V
DC und 1A.
Es gibt auch einen „Shutdown" Eingang. Dieser ermöglicht, den Inverter
auszuschalten wenn auf diesem Eingang eine Spannung zwischen 10 und 12 V
für 1 Sekunde angelegt wird.
Der RS232-Anschluss besteht aus der seriellen Datenübertragung, sodass
eine große Informationsmenge über ein Kommunikationskabel mit nur 3
Drähten übertragen werden kann. Der USB-Kommunikationsanschluss ist mit dem
Protokoll USB 1.1 für die Kommunikationssoftware kompatibel.
Pin# Beschreibung
1 Ende der Autonomie
2 TxD für RS232
3 RxD für RS232
4 GnD für Shutdown
5 GnD für RS232
6 Gemeinsames Relais
7 Shutdown-Befehl
8 Batterie schwach
9 netzausfall
Tab.2: Pinout für DB9- RS-232-Stecker
32
KESS Power Solutions Gmbh / www.kess.at / info@kess.at
Eingang /
Ausgang
Ausgang
Ausgang
Eingang
Masse
Masse
-
Eingang
Ausgang

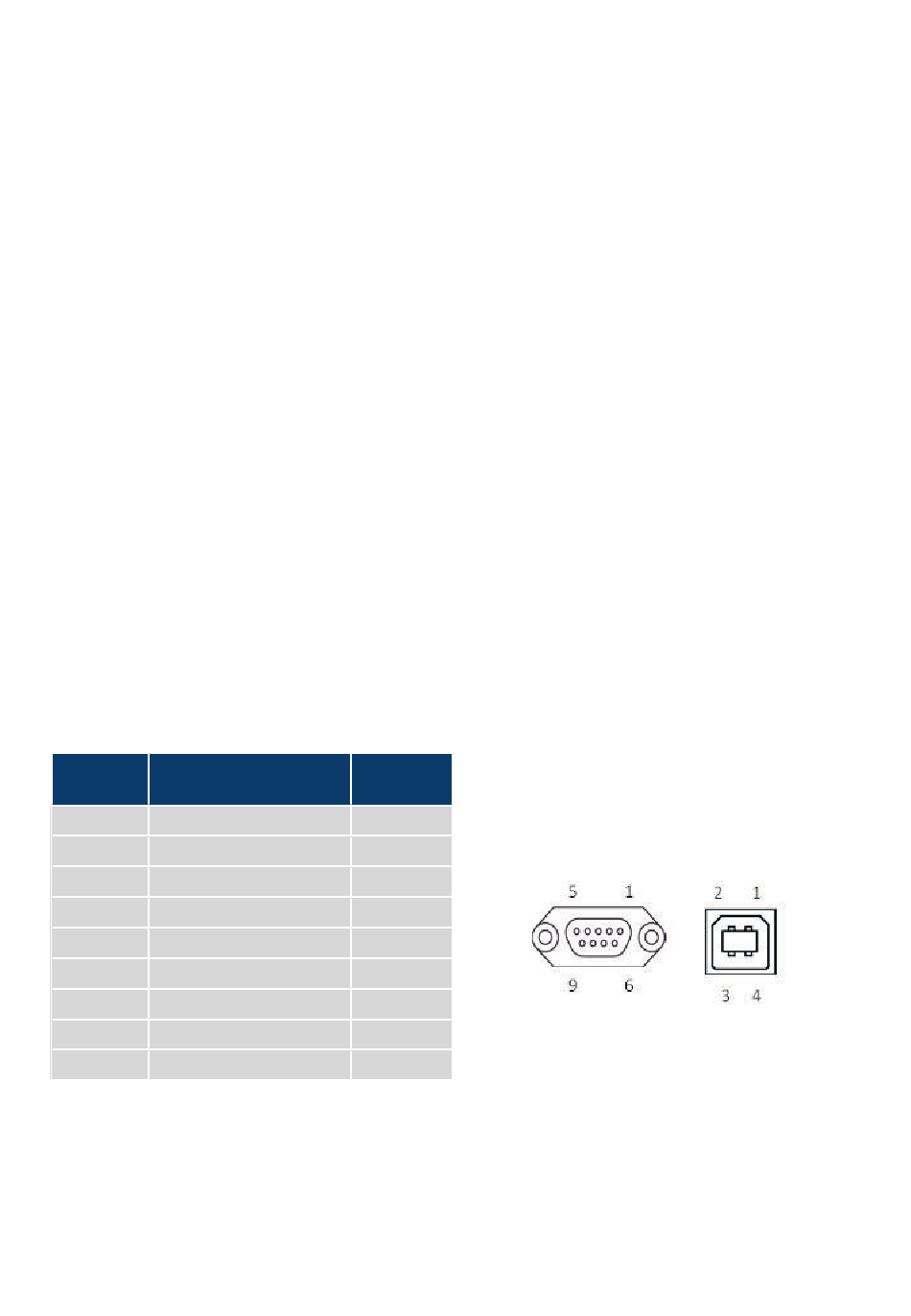

Abb.16: Stecker für DB9-, RS-232-Stecker und USB
Ausgang
