6.9 AnSChlUSS DER EInGAnGSERDUnGSKlEMME UnD DER AnSChlUSSERDUnG-
KlEMME
Da es sich um ein Gerät mit Schutz gegen Stromschläge Klasse I handelt, muss
unbedingt ein Schutzleiter installiert werden (Schutzerdungsanschluss an-
schließen). Schließen Sie diesen Schutzleiter an bevor Sie auf den Eingangs-
klemmen Spannung anlegen.
Stellen Sie sicher, dass alle an die USV angeschlossenen Verbraucher nur an die
Anschlussklemme der USV angeschlossen sind. nicht auf diesen einzelnen Punkt
beschränkte Erdungen führen möglicherweise zu Erdschlussschleifen und können
die Qualität der gelieferten Energie verschlechtern.
Alle als Erdungsanschluss gekennzeichneten Klemmen sind untereinander mit
der Erdungsklemme und der Masse des Geräts verbunden.
6.10 KlEMMEn FÜR DEn nOTAUS-SChAlTER (EPO)
Die USV hat zwei Klemmen für die Installation eines externen Ausgangs-
notaus-Schalter (EPO). Standardmäßig wird das Gerät ab Werk mit einem
geschlossenen notaus-Stromkreis (EPO) geliefert.
Die USV unterbricht beim öffnen des Stromkreises die Ausgangsstromversorgung
des notaus sobald der Anschlussstecker aus der Steckdose, in die er eingesteckt
ist, herausgezogen wird (siehe Abb. 11-A). Oder wenn der externe Schalter des
Geräts und des Benutzers, der zwischen den Anschlüssen des Steckers installiert
ist, betätigt wird (siehe Abb. 11-B). Der Anschluss am Schalter muss mit einem
geschlossenen Kontakt -nC- ausgestattet sein, der den Stromkreis öffnet wenn
er betätigt wird.
Die umgekehrte Funktionalität kann über die Kommunikationssoftware und
über das Bedienfeld ausgewählt werden. Wir raten, außer in Einzelfällen, von
dieser Anschlussart ab, da der notaus-Schalter bei einer notanforderung nicht
reagieren wird wenn eines der zwei USV-Kabel versehentlich getrennt ist.
Dieser Defekt würde von einem geschlossenen EPO-Stromkreis sofort erkannt
werden, mit dem nachteil einer unerwarteten Unterbrechung der Versorgung des
Verbrauchers, aber mit Garantie einer effi zienten Notausfunktion.
Um den normalen Betriebszustand der USV wiederherzustellen, muss der
Stecker mit der Brücke in die Buchse gesteckt werden oder der notaus-Schalter
deaktiviert werden. Das Gerät bleibt betriebsbereit.
11.A 11.B

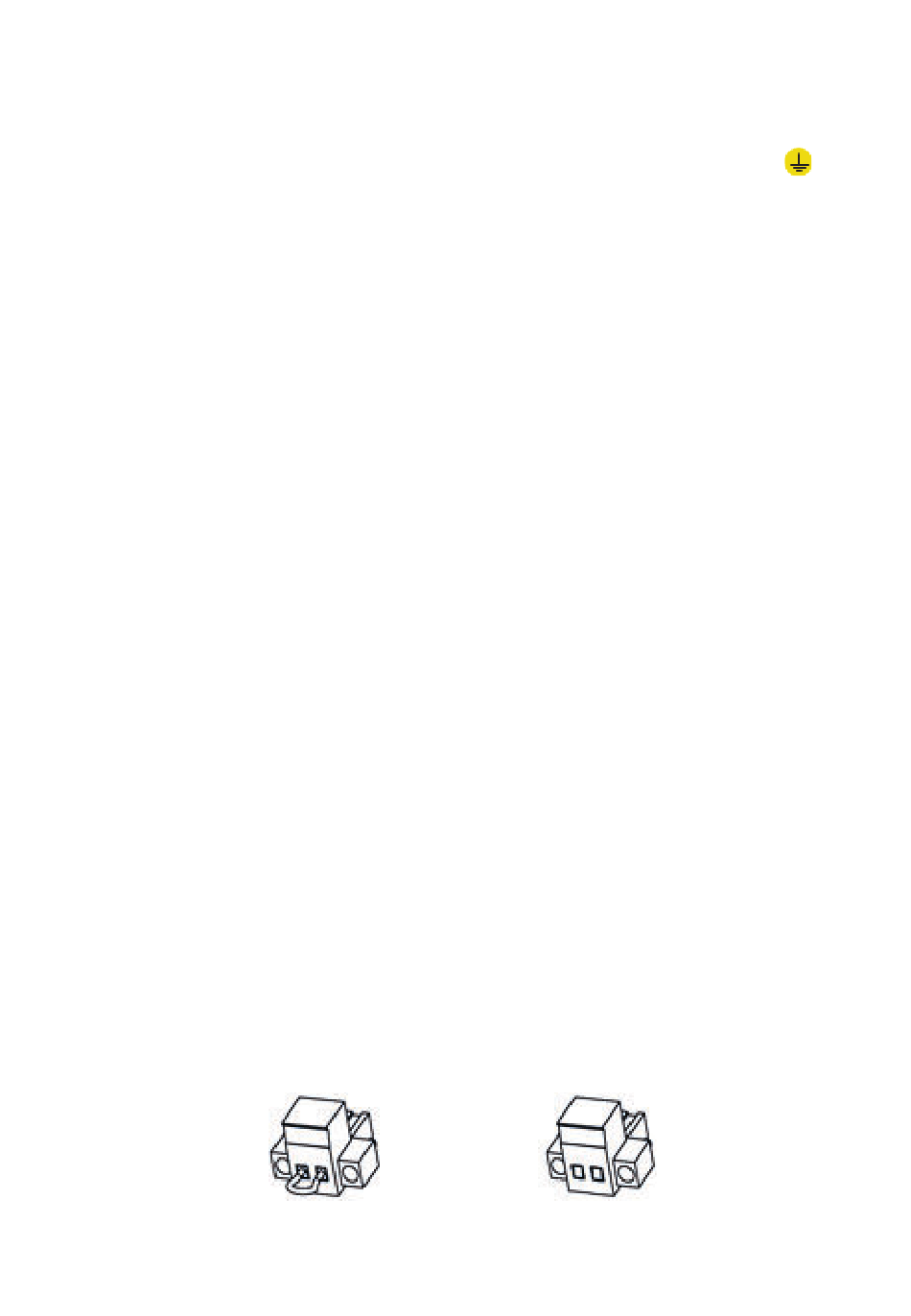

Abb.11: Stecker für den externen notaus-Schalter
