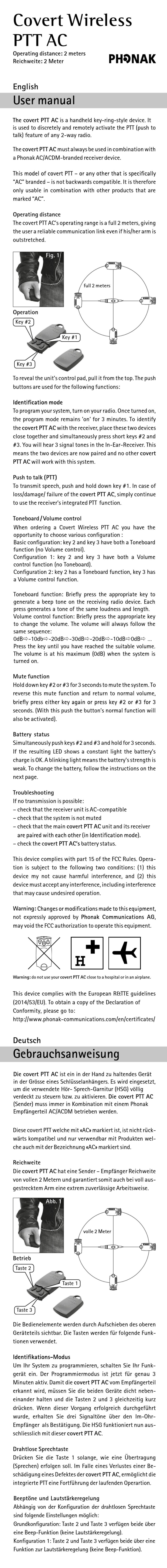

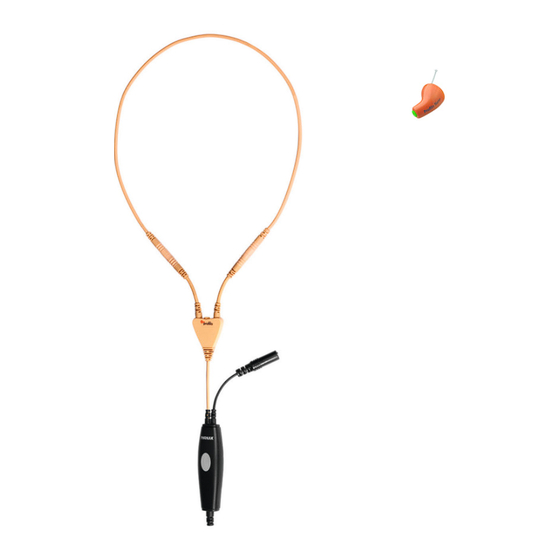

Phonak covert PTT AC Gebrauchsanweisung

Covert Wireless
PTT AC
Operating distance: 2 meters
Reichweite: 2 Meter
English
User manual
The covert PTT AC is a handheld key-ring-style device. It
is used to discretely and remotely activate the PTT (push to
talk) feature of any 2-way radio.
The covert PTT AC must always be used in combination with
a Phonak AC/ACDM-branded receiver device.
"AC" branded – is not backwards compatible. It is therefore
only usable in combination with other products that are
marked "AC".
Operating distance
The covert PTT AC's operating range is a full 2 meters, giving
the user a reliable communication link even if his/her arm is
outstretched.
Operation
Key #2
Key #3
To reveal the unit's control pad, pull it from the top. The push
buttons are used for the following functions:
To program your system, turn on your radio. Once turned on,
the program mode remains 'on' for 3 minutes. To identify
the covert PTT AC with the receiver, place these two devices
close together and simultaneously press short keys #2 and
#3. You will hear 3 signal tones in the In-Ear-Receiver. This
means the two devices are now paired and no other covert
PTT AC will work with this system.
Push to talk (PTT)
To transmit speech, push and hold down key #1. In case of
loss/damage/ failure of the covert PTT AC, simply continue
to use the receiver's integrated PTT function.
Toneboard / Volume control
When ordering a Covert Wireless PTT AC you have the
opportunity to choose various con guration :
Basic con guration: key 2 and key 3 have both a Toneboard
function (no Volume control).
Con guration 1: key 2 and key 3 have both a Volume
control function (no Toneboard).
Con guration 2: key 2 has a Toneboard function, key 3 has
a Volume control function.
Toneboard function: Brie y press the appropriate key to
generate a beep tone on the receiving radio device. Each
press generates a tone of the same loudness and length.
Volume control function: Brie y press the appropriate key
to change the volume. The volume will always follow the
same sequence:
0dB-10db-20dB-30dB-20dB-10dB0dB ...
Press the key until you have reached the suitable volume.
The volume is at his maximum (0dB) when the system is
turned on.
Mute function
Hold down key #2 or #3 for 3 seconds to mute the system. To
reverse this mute function and return to normal volume,
seconds. (With this push the button's normal function will
also be activated).
Battery status
Simultaneously push keys #2 and #3 and hold for 3 seconds.
If the resulting LED shows a constant light the battery's
charge is OK. A blinking light means the battery's strength is
weak. To change the battery, follow the instructions on the
next page.
Troubleshooting
If no transmission is possible:
– check that the receiver unit is AC-compatible
– check that the system is not muted
– check that the main covert PTT AC unit and its receiver
– check the covert PTT AC's battery status.
This device complies with part 15 of the FCC Rules. Opera-
tion is subject to the following two conditions: (1) this
device my not cause harmful interference, and (2) this
device must accept any interference, including interference
that may cause undesired operation.
Warning:
not expressly approved by Phonak Communications AG,
may void the FCC authorization to operate this equipment.
Warning: do not use your covert PTT AC close to a hospital or in an airplane.
This device complies with the European R&TTE guidelines
(2014/53/EU). To obtain a copy of the Declaration of
Conformity, please go to:
http://www.phonak-communications.com/en/certi cates/
Deutsch
Gebrauchsanweisung
Die covert PTT AC ist ein in der Hand zu haltendes Gerät
in der Grösse eines Schlüsselanhängers. Es wird eingesetzt,
um die verwendete Hör- Sprech-Garnitur (HSG) völlig
verdeckt zu steuern bzw. zu aktivieren. Die covert PTT AC
(Sender) muss immer in Kombination mit einem Phonak
Empfängerteil AC/ACDM betrieben werden.
Diese covert PTT welche mit «AC» markiert ist, ist nicht rück-
wärts kompatibel und nur verwendbar mit Produkten wel-
che auch mit der Bezeichnung «AC» markiert sind.
Reichweite
Die covert PTT AC hat eine Sender – Empfänger Reichweite
von vollen 2 Metern und garantiert somit auch bei voll aus-
gestrecktem Arm eine extrem zuverlässige Arbeitsweise.
Betrieb
Taste 2
Taste 3
Die Bedienelemente werden durch Aufschieben des oberen
Geräteteils sichtbar. Die Tasten werden für folgende Funk-
tionen verwendet.
Um Ihr System zu programmieren, schalten Sie Ihr Funk-
gerät ein. Der Programmiermodus ist jetzt für genau 3
Minuten aktiv. Damit die covert PTT AC vom Empfängerteil
erkannt wird, müssen Sie die beiden Geräte dicht neben-
einander halten und die Tasten 2 und 3 gleichzeitig kurz
drücken. Wenn dieser Vorgang erfolgreich durchgeführt
wurde, erhalten Sie drei Signaltöne über den Im-Ohr-
Empfänger als Bestätigung. Die HSG funktioniert nun aus-
schliesslich mit dieser covert PTT AC.
Drahtlose Sprechtaste
Drücken Sie die Taste 1 solange, wie eine Übertragung
(Sprechen) erfolgen soll. Im Falle eines Verlustes einer Be-
schädigung eines Defektes der covert PTT AC, ermöglicht die
integrierte PTT eine Fortführung der laufenden Operartion.
Beeptöne und Lautstärkeregelung
Abhängig von der Kon guration der drahtlosen Sprechtaste
sind folgende Einstellungen möglich:
Grundkon guration: Taste 2 und Taste 3 verfügen beide über
eine Beep-Funktion (keine Lautstärkeregelung).
Kon guration 1: Taste 2 und Taste 3 verfügen beide über eine
Funktion zur Lautstärkeregelung (keine Beep-Funktion).
Fig. 1
Key #1
Abb. 1
Taste 1
full 2 meters
volle 2 Meter
