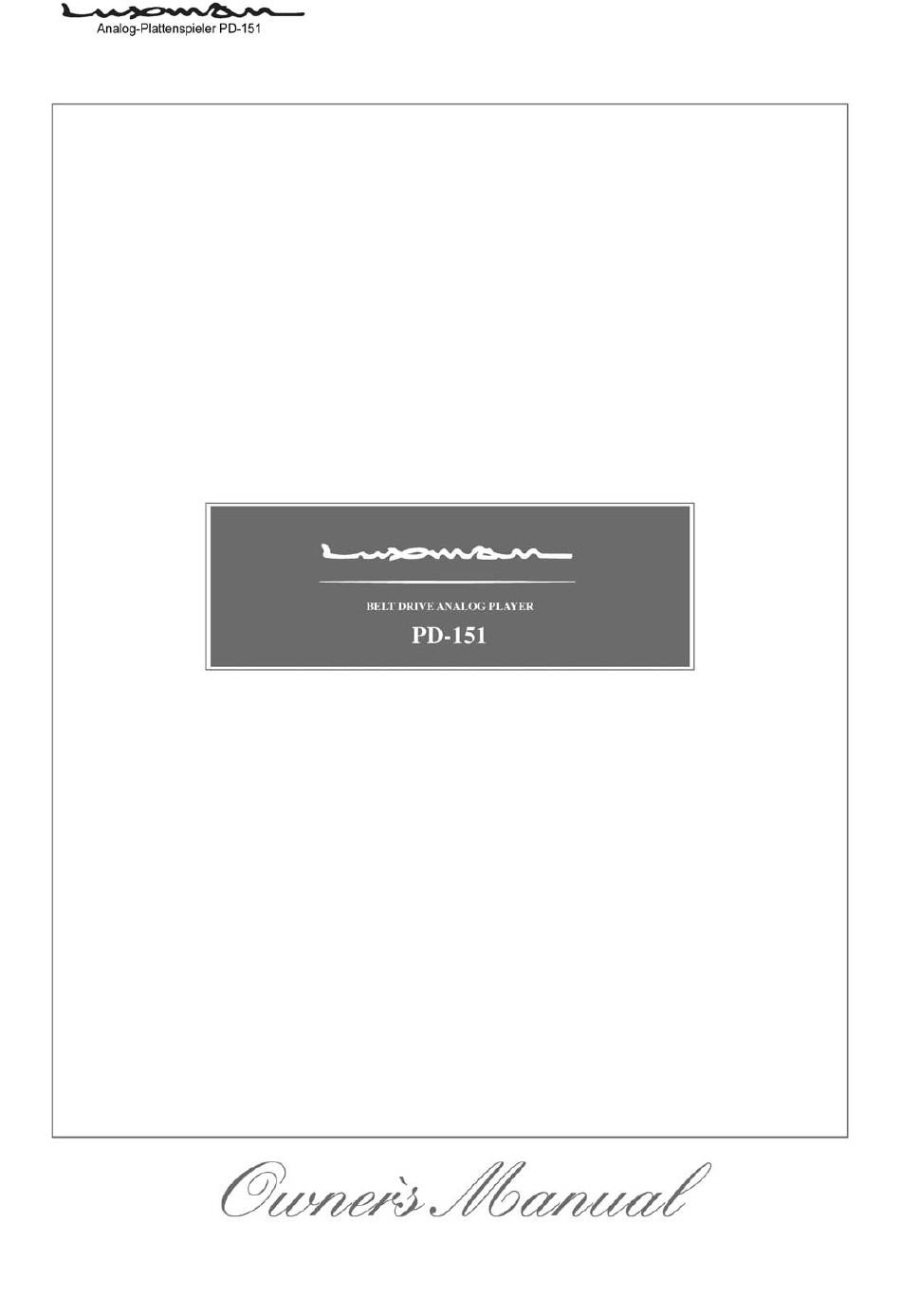

- Seite 1 Bedienungsanleitung Analog-Plattenspieler PD-151 Seite 1...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Inhalt Vorsichtsmaßnahmen ..................Eigenschaften des PD-151 ................4 Vor der Inbetriebnahme ................... Bezeichnungen und Funktionen ............... Zusammenbau ....................Anschlüsse ....................... Betrieb ......................Blockschaltbild ....................Technische Daten ..................... 22 Fehlerbehebung ....................23 Kontaktadressen ....................25 Seite 2 Analog-Plattenspieler PD-151... -
Seite 3: Vorsichtsmaßnahmen
Versuchen Sie nicht, dieses Gerät selbst zu schmieren, da für die Spindel ein Spezialöl verwendet wird. Reinigung Wischen sie normalerweise das Gerät mit einem weichen trockenen Tuch ab. Ist eine Verschmut- zung schwer zu entfernen, dann tauchen Sie ein weiches Tuch in ein fünf- oder sechsfach mit Was- Analog-Plattenspieler PD-151 Seite 3... -
Seite 4: Sicherheitshinweis
Die Anzeige leuchtet grün, wenn die Drehgeschwindigkeit mit der eingestellten übereinstimmt. Die An- zeige blinkt grün, wenn die Drehgeschwindigkeit geringer als die eingestellte Geschwindigkeit ist und sie blinkt blau, wenn die Geschwindigkeit höher ist als die eingestellte Geschwindigkeit. Seite 4 Analog-Plattenspieler PD-151... - Seite 5 Vibrationsabsorbierender Gummi absorbiert Vibrationen des Gehäuses und unnötige äußere Vibrationen wie etwa solche, welche von einem Audio-Rack kommen, und wandelt diese Vibrationen in Wärme um. Headshell aus Magnesiumlegierung Es wird eine Headshell aus Magnesiumlegierung und mit dem Luxman Logo mitgeliefert. Wechselstromanschluss Anschluss für das abnehmbare Netzkabel...
-
Seite 6: Vor Der Inbetriebnahme
Vergewissern Sie sich, dass alle nachfolgend angeführten Zubehörteile in der Verpackung vorhanden sind. * Es ist kein Tonabnehmer im Lieferumfang enthalten. • • Plattenteller Gegengewicht • Gummiriemen • Gummimatte • EP Adapter • Flachkopfschraubendreher für die Einstellung der Drehgeschwindigkeit • Montagegriffe für den Plattenteller • Headshell Seite 6 Analog-Plattenspieler PD-151... - Seite 7 Innensechskantschlüssel für die Einstellung des Headshell-Zylinders (2,0 mm) Innensechskantschlüssel für die Einstellung der Höhe des Tonarmhebers / Tonarmlagers (1,5 mm) Phonokabel (mit Erdungskabel) * Dieses Kabel ist während des Transports mit dem Gerät verbunden. Netzkabel Drucksachen Sicherheitsvorkehrungen Bedienungsanleitung (dieses Dokument) Analog-Plattenspieler PD-151 Seite 7...
-
Seite 8: Bezeichnungen Und Funktionen
33: Stellen Sie den Drehzahl-Wahlschalter auf „33“ und justieren Sie, um das Anzeigelicht grün zu halten. Setzen Sie die Spitze des Flachkopf-Schraubendrehers in die Rille, welche zur Spitze des Schraubendrehers passt und drehen Sie diesen, um die Einstellung vorzunehmen. Seite 8 Analog-Plattenspieler PD-151... - Seite 9 Vergewissern Sie sich, dass Sie für die Feineinstellung der Drehzahl den mitgelieferten Flachkopf- Schraubendreher verwenden. Wird für die Einstellung ein Schraubendreher verwendet, dann seien Sie bitte vorsichtig, nicht die Platte mit der Spitze des Schraubendrehers zu zerkratzen. Analog-Plattenspieler PD-151 Seite 9...
- Seite 10 Bewegt einen Tonabnehmer nach oben und unten. 13. Antiskating-Einstellknopf Kompensiert die nachinnen ziehende Kraft, welche während der Schallplattenwiedergabe auf den Tonarm wirkt. Stellen Sie diese Antiskating-Kraft entsprechend der Auflagekraft des verwendeten Tonabnehmers ein. 14. Gegengewicht Stellt die Auflagekraft des Tonabnehmers ein. Seite 10 Analog-Plattenspieler PD-151...
-
Seite 11: Druntersicht
Verwenden Sie diese Dämpfungsfüße dazu, den Plattenspieler horizontal auszurichten.# 16. Phonokabel Dieses Kabel ist mit dem DIN5P Stecker des Tonarms verbunden. (Das Phonokabel ist während des Transports mit dem Gerät verbunden.) 17. Kabelhalter Dieser Halter fixiert das Phonokabel. Analog-Plattenspieler PD-151 Seite 11... -
Seite 12: Zusammenbau
Spalt von etwa 1 mm zwischen der Unterseite des Plattenspielers und den Gerätefüßen eingestellt haben. Nach der Einstellung überzeugen Sie sich, dass ein Spalt zwischen der Unterseite des Plattenspie- lers und den Gerätefüßen besteht. Dieser Spalt erhöht die Wirkung der Dämpfungsfüße und verbes- sert auch die Wiedergabequalität. Seite 12 Analog-Plattenspieler PD-151... -
Seite 13: Montage Des Plattentellers
Legen Sie als Erstes den Riemen um den Plattenteller. Als Zweites legen Sie den Riemen, welcher nun um den Plattenteller geschlungen ist, auch um die Antriebsscheibe des Motors. Drehen Sie den Plattenteller einige Male von Hand aus und überprüfen Sie, ob der Riemen in der korrekten Position um die Scheibe verläuft. Analog-Plattenspieler PD-151 Seite 13... -
Seite 14: Montage Des Gegengewichts
Montieren Sie Ihren Tonabnehmer so, dass der Abstand zwischen der Anschlussfläche der Heads- hell und dem Tonarm bis zur Spitze der Abtastnadel 52 mm beträgt. Sichern Sie den Tonabnehmer, indem Sie ihn gerade entlang der Seitenfläche der Headshell bewegen und den Tonabnehmer paral- lel zur Headshell ausrichten. Seite 14 Analog-Plattenspieler PD-151... -
Seite 15: Einstellung Der Tonarmhöhe
Als Zweites stellen Sie die Auflagekraft auf den gewünschten Wert, indem Sie die Auflagekraft-Skala in Pfeilrichtung drehen, wie es in der nachfolgenden Darstellung gezeigt wird. Für diesen Platten- spieler ist ein Tonabnehmergewicht von 4 bis 12 g passend. Für ein überschweren Tonabnehmer verwenden Sie ein optionales schweres Gegengewicht. Analog-Plattenspieler PD-151 Seite 15... -
Seite 16: Einstellung Des Antiskating
Bedienungsanleitung Die Auflagekraftskala ist unabhängig vom Gegengewicht und frei drehbar. 11. Einstellung des Antiskating Drehen des Antiskating-Einstellknopfes, um einen Wert einzustellen welcher für die Auflagekraft Ih- res Tonabnehmers passt. Antiskating wird auch als Interne Gegenkraft bezeichnet. Seite 16 Analog-Plattenspieler PD-151... -
Seite 17: Anschlüsse
Bedienungsanleitung Anschlüsse Analog-Plattenspieler PD-151 Seite 17... -
Seite 18: Vor Dem Anschluss
Vollverstärkers. Anschluss des Erdungsleiters Verbinden Sie den Erdungsleiter mit dem Signal-Erdungsanschluss eines Phono-Vorverstärkers oder ei- nes Vollverstärkers, mit welchem der Plattenspieler zusammen verwendet wird. Die Missachtung dieser Hinweise kann Brummtöne induzieren und dem Musiksignal hinzufügen. Seite 18 Analog-Plattenspieler PD-151... -
Seite 19: Betrieb
Wenn die Anzeige blinkt, dann nehmen Sie eine Feineinstellung der Drehzahl vor (siehe Seite 8). 5. Heben Sie den Tonarmheber, nehmen Sie den Tonarm aus der Tonarmauflage und bewegen Sie den Tonarm in eine Position, von wo ab Sie die Wiedergabe starten möchten. Analog-Plattenspieler PD-151 Seite 19... -
Seite 20: Vorsicht - Sicherheitshinweis
Geben sie bitte besonders Acht, wenn sich Kinder in der Nähe befinden. Achten Sie besonders auf Kinder, wenn diese sich in der Nähe befinden. Beachten Sie bitte, dass es zu Verletzungen führen kann, wenn Finger zwischen der Motorscheibe und dem Riemen eingeklemmt werden. Seite 20 Analog-Plattenspieler PD-151... -
Seite 21: Blockschaltbild
Bedienungsanleitung Blockschaltbild Analog-Plattenspieler PD-151 Seite 21... -
Seite 22: Technische Daten
Abmessungen (B x H x D) in mm 465 x 132,5 (bis Oberkante Plattenteller) x 393 Umgebungstemperatur - 5° C bis + 35° C Umgebungsluftfeuchtigkeit 5 % bis 85 % nicht kondensierend *Technische Daten und Design können ohne vorherige Ankündigung geändert werden. Seite 22 Analog-Plattenspieler PD-151... -
Seite 23: Fehlerbehebung
Die Lautstärke ist zu • Die Tonabnehmereinstellung • Nehmen Sie die Tonabneh- gering oder zu hoch des Phono-Vorverstärkers, Voll- mereinstellung Ihres Phono- verstärkers oder anderer Geräte Vorverstärkers, Vollverstär- ist nicht korrekt. kers und anderer entspre- chend Ihrem Tonabnehmer MC/MM). Analog-Plattenspieler PD-151 Seite 23... - Seite 24 In diesem Fall kann das Gerät eventuell wieder normal funktionieren, wenn Sie es aus- schalten und nach einigen –zig Sekunden wieder einschalten, oder wenn Sie das Netzkabel aus- und wieder einstecken. Lässt sich dem Problem nicht beikommen, dann kontaktieren Sie bitte Ihren Händler. Seite 24 Analog-Plattenspieler PD-151...
-
Seite 25: Kontaktadressen
Bedienungsanleitung IAD GmbH. International Audio Distribution Johann- Georg- Halske- Str. 11 41 352 Korschenbroich Deutschland Tel.: 0049-2161-61783-0 Fax: 0049-2161-61783-50 E-Mail: info@iad-gmbh.de Satz- und Druckfehler vorbehalten. Übersetzung: H. Hirner, A – 3500 Krems, 201110 AG00987E82A Analog-Plattenspieler PD-151 Seite 25...
