BEDIENUNGSANLEITUNG

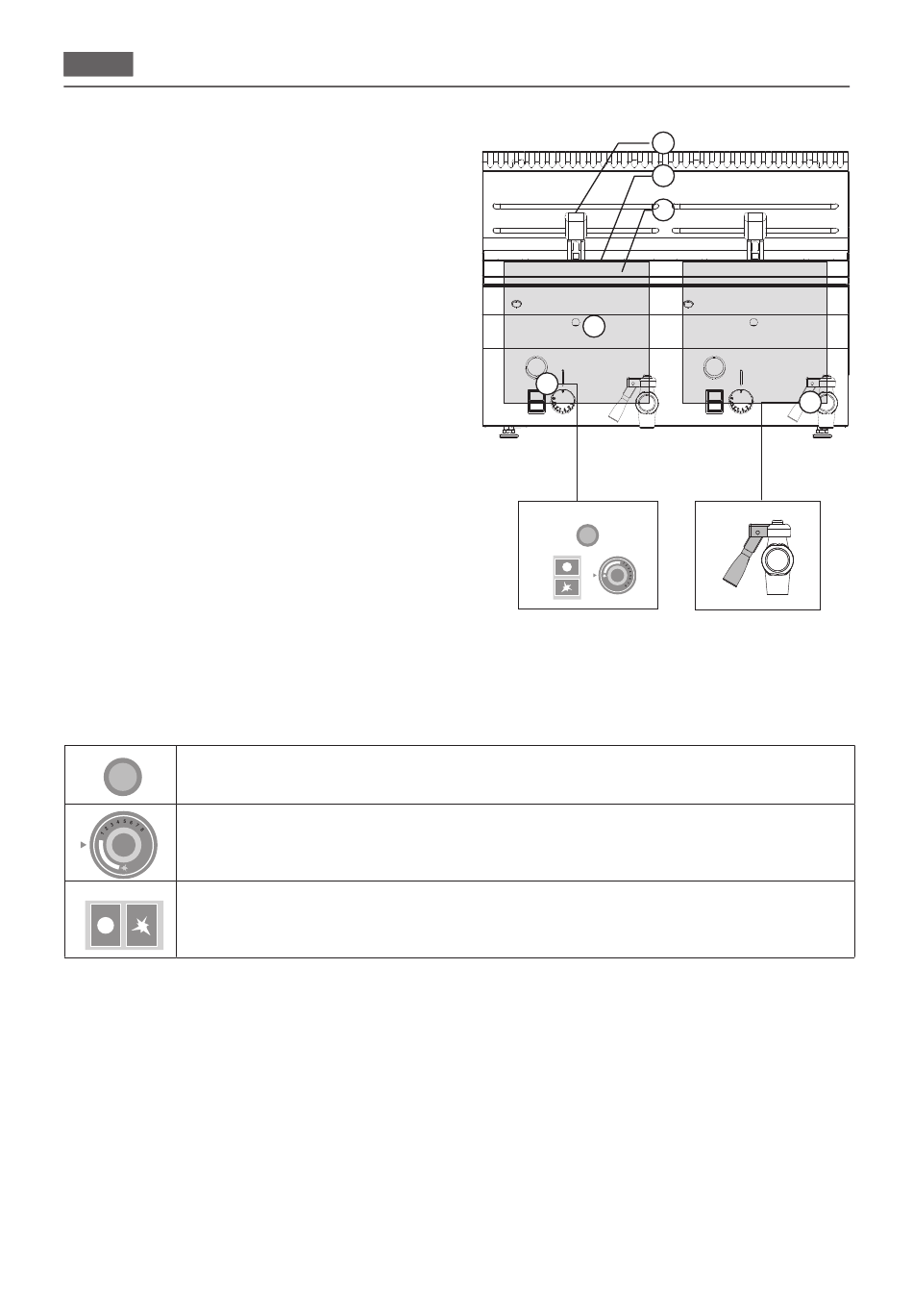

Sitz der Hauptsteuerungskomponenten

Die Anordnung der Abbildungen dient nur der
Veranschaulichung und kann Änderungen unterliegen.
1. Abdeckung
2. Korb
3. Garraum
4. Öffnung zur Kontrolle der Pilotflamme
5. Bedieneinheit (siehe Betriebsarten und Funktio-
nen der Drehknöpfe, Tasten und Kontroll-
leuchten)
6. Absperrhahn zum Ablassen des Öls aus dem
Garraum
Betriebsarten und Funktionen der Knöpfe, Tasten und Kontrollleuchten
Die Anordnung der Abbildungen dient nur der Veranschaulichung und kann Änderungen unterliegen.
Knopf der Piezozündung (GAS). Er hat nur eine Funktion:
1. Erzeugt beim Drücken den Zündfunken an der Pilotflamme.
Thermostat-Drehknopf (GAS). Er hat zwei verschiedene Funktionen:
1. Öffnet die Gaszufuhr in den Zündkreis des Brenners.
2. Regelung der Temperatur.
Haupt-Ausschalttaste (GAS).
Unterbricht bei Drücken die Gaszufuhr zur Pilotflamme.
Taste für Gaszufuhr zur Pilotflamme.
Öffnet bei Drücken die Gaszufuhr in den Zündkreis der Pilotflamme.
