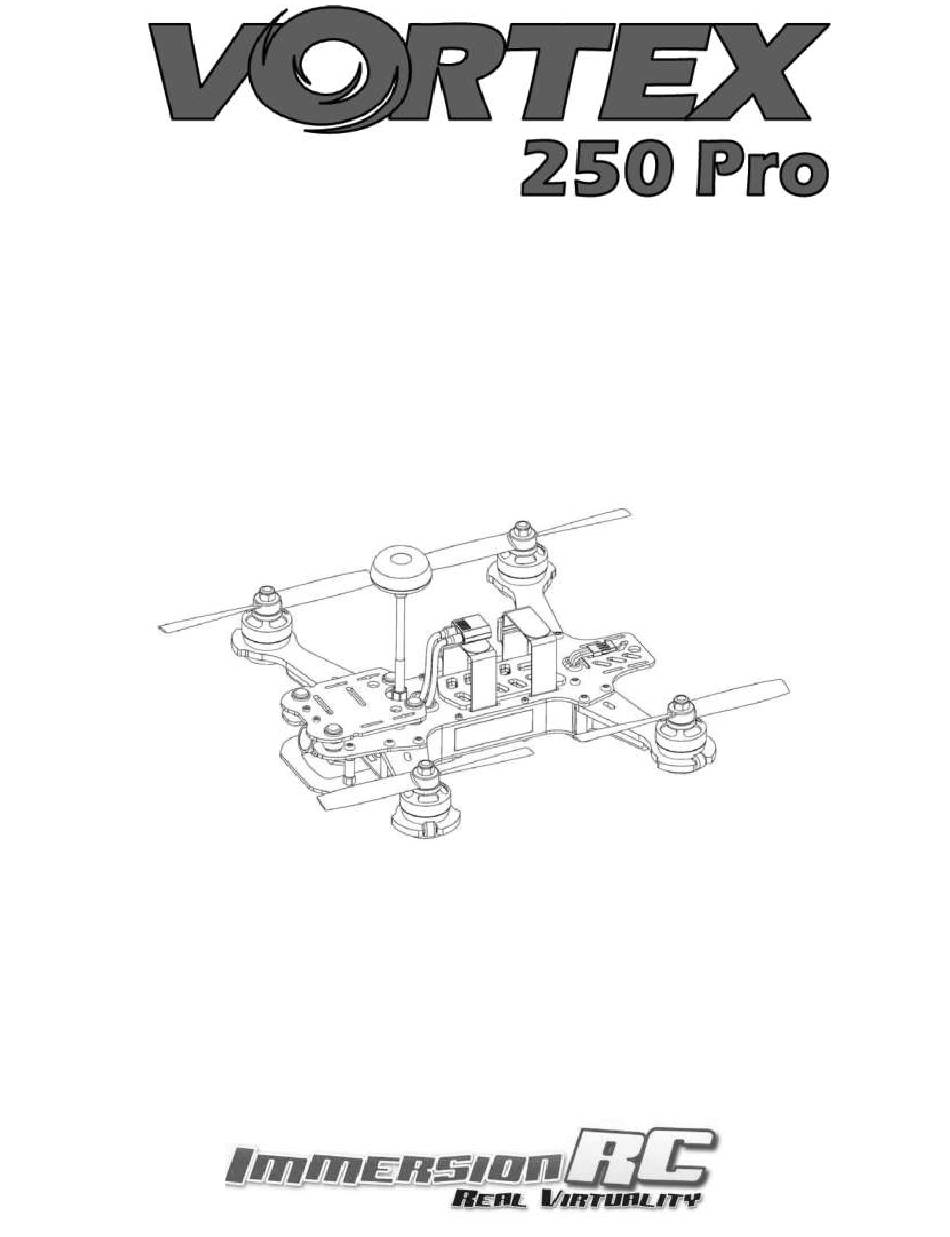

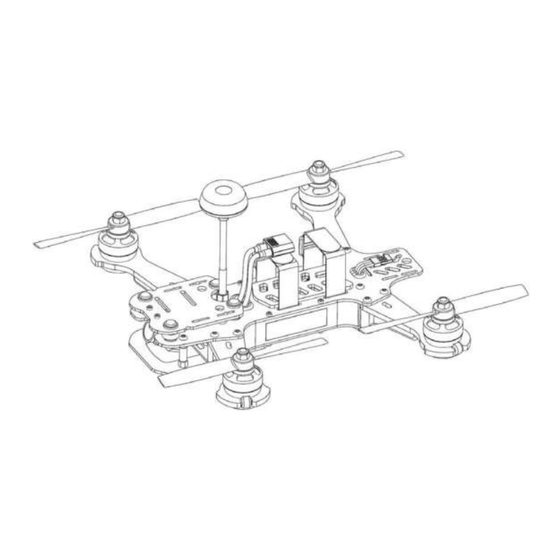

- Seite 1 250 Pro Bedienungsanleitung International Edition Rev 1.0 - Dec 2015 Jeder Vortex 250 wurde im Werk vor Auslieferung testgeflogen. Testflug durch: www.modellmarkt24.ch www.modellmarkt24.ch...
- Seite 2 WARNUNG Vielen Dank für den Kauf dieses Race Quadcopters. Ein Produkt, dass von FPV Racern für FPV Racer entwickelt wurde. Bitte erwarten Sie nicht, dass sich dieser Copter wie ein Fotocopter fliegt. Er besitzt keine Return Home Funktion, kein GPS und auch keine Stabilisierungsfeatures die es auch ihrem kleinen Bruder möglich machen einen Quadcopter zu fliegen.
- Seite 3 Antenne vor jedem Flug zu montieren oder selbst wenn der Vortex nur für kurze Zeit eingeschaltet wird. ImmersionRC übernmmt keine Gewährleistung für Schäden am Vortex die durch den Betrieb ohne geeignete Antenne entstanden sind. 4. Schritte: Vom auspacken zum Rennen Folgen Sie einfach diesen 4 Schritten um den Vortex bereit fürs Rennen zu machen.
- Seite 4 1) Einbau eines kompbatiblen R/C Empfängers Der Vortex 250 Pro wird mit drei Interfacekabeln geliefert. Eines für CPPM, eines für S-Bus und eines für den Spektrum Empfänger. Cleanflight bietet eine Liste von kompatiblen Empfängern an. Sie können unter diesem Link prüfen ob ihr Empfänger kompatibel ist.
- Seite 5 Entfernen Sie ebenfalls die beiden Schrauben auf der Unterseite der rechten Platte und dann die Seitenplatte. Entnehmen Sie das eingebaute CPPM Kabel. L okalisieren Sie auf der rechten Seite die weiße Anschlussbuchse auf dem Fusion 4) Flight Controller Board. Setzen Sie das im Lieferumfang enthaltene Spektrumkabel wie benötigt ein.
- Seite 6 Ein ganz besonderes Feature der Vortex Serie ist die automatische Empfängererkennung wenn über das OSD die Wizardfunktion aktiviert wird. Mit dem Vortex 250 Pro ist es nicht länger notwendig vor dem Start des Einrichtungsassistenten (Wizard) den Empfängertyp manuell zu spezifizieren.
- Seite 7 2) Einsetzen des Flugakkus Der Vortex ist mit einem flexiblen Akkuhalter ausgestattet und verwendet einen Industriestandard XT-60 Anschluss. Dieser Anschluss ermöglicht einen großen Bereich einsetzbarer Akkus. Um einen ihren Flugstil entsprechenden Akku zu finden lesen Sie bitte den folgenden Abschnitt sorgfältig durch Spannung (Volt) Für einen guten Start mit dem Vortex ist ein ...
- Seite 8 Um das schon traditionelle "Dipschalter Chaos" bei Raceevents zu vermeiden, werden im Vortex zum Einstellen der Videokanäle keine Dipschalter verwendet. Stattdessen wird die Einstellung über das OSD Bildschirmmenü vorgenommen. Die voreingestellte TX Sendefrequenz des Vortex ist 5 740 Mhz die dem ImmersionRC/ Fatshark Kanal 1 entspricht. www.modellmarkt24.ch...
- Seite 9 Sollte Sie einen Immersion RC Empfänger oder ein Fatshark Headset mit dem Standard 5.8/ Ghz verwenden, wählen Sie einfach Kanal 1 und der Einrichtungsassistent Wizard wird angezeigt. Sollten Sie andere Komponenten verwenden die die 5740 Mhz nicht schalten können, ist es notwendig den Kanal zu wechseln bevor Sie die Anzeige des Assistenten im Bild sehen.
- Seite 10 4) Einstellungen mit dem Einrichtungsassistenten Wizard In der RC Welt gibt es eine mittlerweile ein Standardregelung zwischen den Hardwareherstellern und die Zuordnung der 4 Kontrollmodes. Bei dem Vortex muß die Zuordnung der Kanäle über das OSD und dem Flight Controller erfolgen. Der Wizard ist dabei ein große Hilfe. Über den Wizard werden auch verschiedene Parameter des Flight Controllers eingestellt, die normalerweise einen PC mit USB Anschluss am Quadcopter erfordern.
- Seite 11 Mode 1 Kontrolle Der Mode 1 ist in Europa üblich. Ein Mode 1 Sender ist einfach an der Drossel auf dem rechten Steuerknüppel zu erkennen. In diesem Mode sind dann die Multirotor Kontrollen wie folgt: Nick Gieren/Seite Roll Hinweis: Die Mode 3 und 4 sind in dieser Aufstellung absichtlich nicht aufgeführt. Wir gehen dabei davon aus, dass bei Nutzung dieser eher seltenen Modes der Nutzer mit der Einstellung seiner Fernsteuerung vertraut ist.
- Seite 12 Bitte nehmen Sie sich Zeit mit diesem Schritt. Sollten Sie falsche Steuerhebelbewegungen in den Wizard eingeben, wird es schwierig sich durch das OSD Setup zu bewegen. Sind die primären Flugkontrollen eingestellt setzen Sie den Quacopter auf eine ebene Oberfläche und bewegen den rechten Steuerknüppel zurück.
- Seite 13 Eine weitere Funktion die automatisch konfiguriert wurde ist die Zuordnung des Kanal 5 zu den Flugmodes, Acro, Horiz und Angle. Um diese Einstellungen zu komplettieren weisen Sie auf dem Sender dem Kanal 5 einen 3-Positionsschalter zu. Bitte stellen sie sicher dass der Schalter korrekt zwischen den drei Flugmodes umschaltet .
- Seite 14 Abschnitt "Flight Controller Stick Command " in dem Hauptmanual. Das Immersion RC Team wünscht Ihnen mit ihrem Race Quad viel Freude und freut sich über ihr Feedback unter: f eedback@immersionrc.com Dieses Kurzmanual sollte Sie sicher in die Luft gebracht haben. Es ist eine gute Idee das vollständige Instruction Manual zu lesen da dort noch mehr Details und...
-
Seite 15: Spezifikationen
Socketed, Custom NexWaveRF 5.8GHz module 40 Initially, programmed via OSD Kanäle Band 5, including the ImmersionRC/FatShark bands, and RaceBand Frequenz, IRC/FS 5740, 5760, 5780, 5800, 5820, 5840, 5860, 5880 MHz 5658, 5695, 5732, 5769, 5806, 5843, 5880, 5917 MHz ... - Seite 16 ImmersionRC EzESC 20A Rating 20A Dauerstrom, 25A Spitzenstrom OneShot125 und Motor Bremse Features Prozessor 32-bit ARM running custom ImmersionRC ESC Firmware RC Empfänger Erforderliche Kanäle Mindestens vier. Fünf empfohlen zur Unterstützung des Modeschalters. Interfaces 3.3v-5v PPM Sum, SBUS, Spektrum, XBus, SumD, SumH Receiver Power +5V or +3.3V @ 200mA max.
