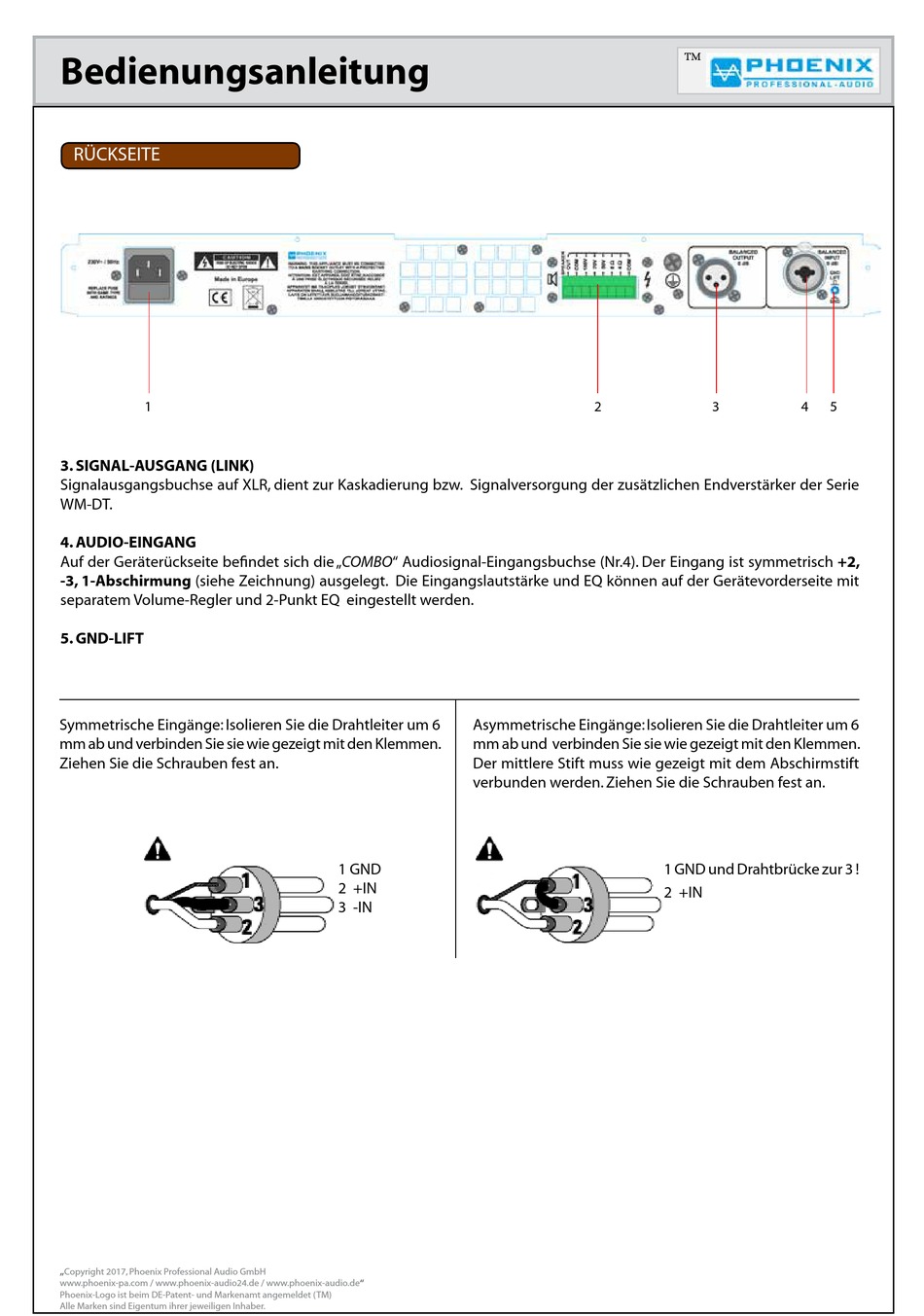

Bedienungsanleitung
RÜCKSEITE
1
3. SIGNAL-AUSGANG (LINK)
Signalausgangsbuchse auf XLR, dient zur Kaskadierung bzw. Signalversorgung der zusätzlichen Endverstärker der Serie
WM-DT.
4. AUDIO-EINGANG
Auf der Geräterückseite befindet sich die „COMBO" Audiosignal-Eingangsbuchse (Nr.4). Der Eingang ist symmetrisch +2,
-3, 1-Abschirmung (siehe Zeichnung) ausgelegt. Die Eingangslautstärke und EQ können auf der Gerätevorderseite mit
separatem Volume-Regler und 2-Punkt EQ eingestellt werden.
5. GND-LIFT
Symmetrische Eingänge: Isolieren Sie die Drahtleiter um 6
mm ab und verbinden Sie sie wie gezeigt mit den Klemmen.
Ziehen Sie die Schrauben fest an.
„Copyright 2017, Phoenix Professional Audio GmbH
www.phoenix-pa.com / www.phoenix-audio24.de /
Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM)
Alle Marken sind Eigentum ihrer jeweiligen Inhaber.
1 GND
2 +IN
3 -IN
www.phoenix-audio.de"
2
Asymmetrische Eingänge: Isolieren Sie die Drahtleiter um 6
mm ab und verbinden Sie sie wie gezeigt mit den Klemmen.
Der mittlere Stift muss wie gezeigt mit dem Abschirmstift
verbunden werden. Ziehen Sie die Schrauben fest an.
3
4
5
1 GND und Drahtbrücke zur 3 !
2 +IN
