4. Työnnä lantiovyön päät hihnanpidikkeisiin.

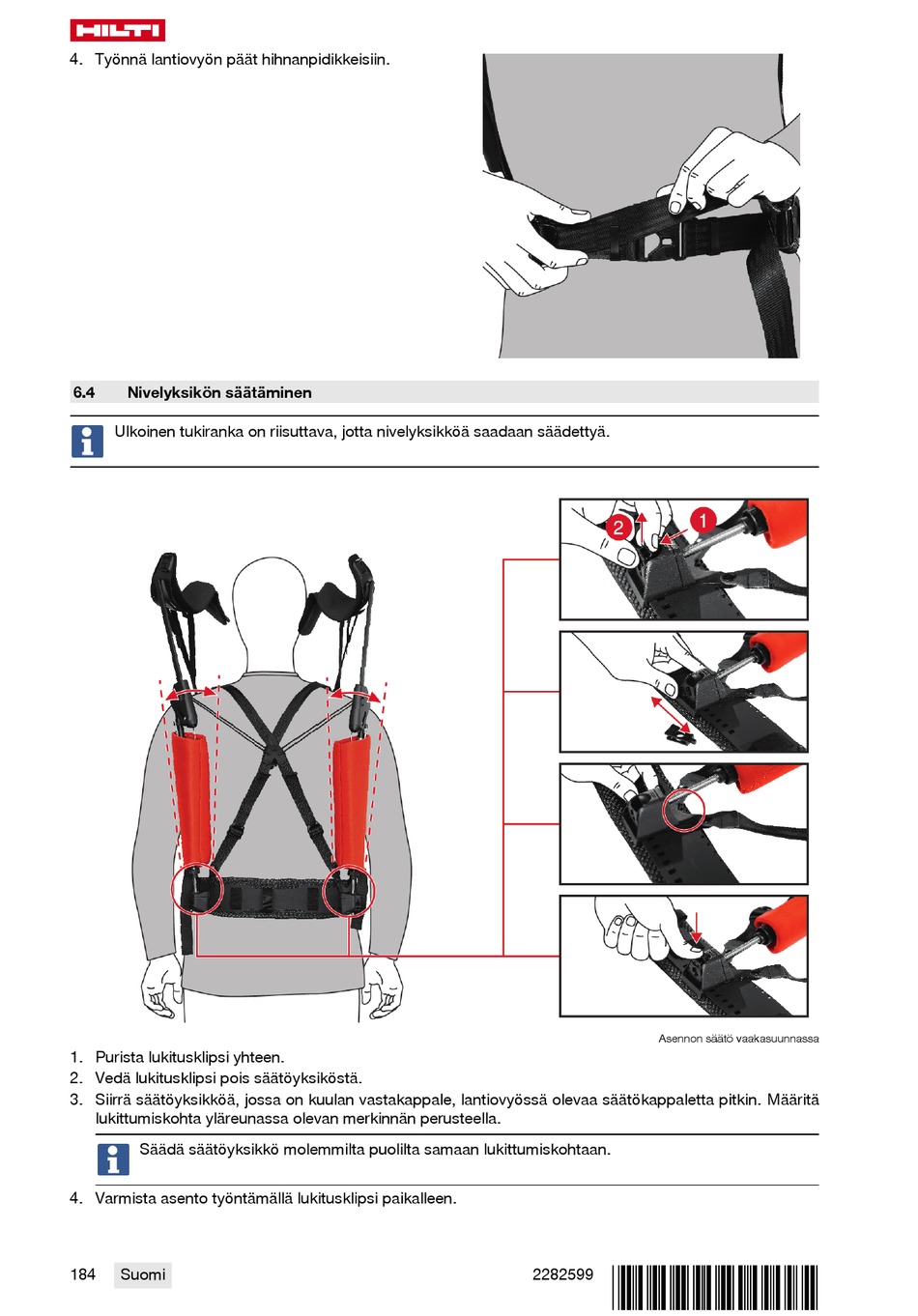

6.4 Nivelyksikön säätäminen
Ulkoinen tukiranka on riisuttava, jotta nivelyksikköä saadaan säädettyä.
Asennon säätö vaakasuunnassa
1. Purista lukitusklipsi yhteen.
2. Vedä lukitusklipsi pois säätöyksiköstä.
3. Siirrä säätöyksikköä, jossa on kuulan vastakappale, lantiovyössä olevaa säätökappaletta pitkin. Määritä
lukittumiskohta yläreunassa olevan merkinnän perusteella.
Säädä säätöyksikkö molemmilta puolilta samaan lukittumiskohtaan.
4. Varmista asento työntämällä lukitusklipsi paikalleen.
