Hilti HA EXO-O1 Original Bedienungsanleitung

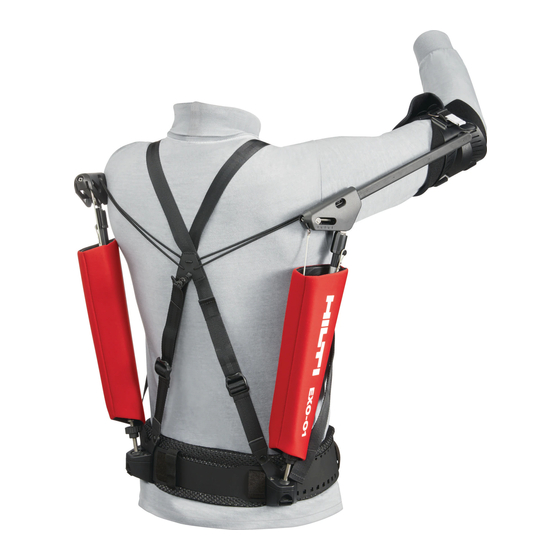

Exoskelett
Inhaltszusammenfassung für Hilti HA EXO-O1
- Seite 1 Deutsch English Nederlands Français Italiano Dansk Svenska Norsk Suomi HA EXO-O1 Polski...
-
Seite 4: Inhaltsverzeichnis
HA EXO-O1 Original-Bedienungsanleitung ........ -
Seite 5: Original-Bedienungsanleitung
Original-Bedienungsanleitung Angaben zur Dokumentation Zu dieser Dokumentation • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter. -
Seite 6: Produktinformationen
Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien und Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicherheit Sicherheitshinweise WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Produkt versehen ist. -
Seite 7: Beschreibung
▶ Prüfen Sie das Produkt vor jedem Gebrauch auf Funktionstüchtigkeit, Verschleiß und Beschädigung. Verwenden Sie das Produkt nach einem Sturz oder einer Beschädigung nicht weiter. Wenden Sie sich an den Hilti Service. ▶ Setzen Sie das Produkt keinen Hitzequellen aus, um Beschädigungen zu vermeiden. Beachten Sie die angegebenen Lager- und Betriebstemperaturen. -
Seite 8: Nutzungseinschränkungen Und Fehlgebrauch
Empfindungs- und Durchblutungsstörungen im Bereich der oberen Extremitäten, Hüfte und Rücken (z. B. bei diabetischer Neuropathie) Lieferumfang Exoskelett, Tasche, 4 magnetische Einstellschrauben, 2 Ersatzclips, Bedienungsanleitung Weitere für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Store oder unter: www.hilti.group Technische Daten Gewicht... - Seite 9 2. Schließen Sie den Clipverschluss des Beckengurtes. 3. Passen Sie den Beckengurt an. → Seite 12 4. Schließen Sie den Clipverschluss des Brustgurtes. 5. Stellen Sie die Schultergurte ein. Ziehen Sie die Gur- tenden nach unten, um die Schultergurte zu spannen. Um die Schultergurte zu lockern, kippen Sie die Gurt- klemme an.
- Seite 10 6. Positionieren Sie die Enden der Schultergurte in den gummierten Gurthaltern. WARNUNG Verletzungsgefahr durch zurückschnellende Arm- schiene. Die unter Vorspannung stehende Armschiene kann unkontrolliert zurückschnellen und Sie am Kopf verletzen. ▶ Beim Aushängen des Magnetverschlusses muss der Finger solange in der Zugschlaufe eingehakt bleiben bis der Magnetverschluss sicher in der Parkposition eingerastet ist.
- Seite 11 9. Ziehen Sie die die Armschale mit der Zugschlaufe nach unten. Führen Sie dabei Ihren Arm vor Ihren Körper. 10. Platzieren Sie Ihren Oberarm mittig in der Armschale. 11. Haken Sie mit der Zugschlaufe den Magnetver- schluss in den Haken an der Armschale ein. ▶...
- Seite 12 12. Stellen Sie mit den Klettverschlüssen den Umfang des Armschalengurtes am Oberarm ein. Befestigen Sie die Klettverschlüsse mittig und vollständig. ▶ Der Armschalengurt ist an beiden Gurtenden va- riabel einstellbar. 13. Legen Sie die Armschale für die gegenüberliegende Körperseite auf die selbe Weise an. 14.
-
Seite 13: Unterstützungskraft Anpassen
Unterstützungskraft anpassen 1. Bringen Sie gegebenenfalls das magnetische Einstellrad an der Gelenkeinheit an. 2. Stellen Sie die Unterstützungskraft durch drehen des magnetischen Einstellrades ein. ▶ Drehen im Uhrzeigersinn (+) erzeugt mehr Unterstützungskraft, drehen gegen den Uhrzeigersinn (-) verringert die Unterstützung. ▶... - Seite 14 2. Öffnen Sie die Gelenkabdeckung. 3. Ziehen Sie die Gelenkabdeckung seitlich ab. 4. Entlasten Sie die Gelenkeinheit und öffnen Sie den Drehanschlag. Deutsch 2282599 *2282599*...
- Seite 15 5. Drehen Sie das Produkt so, dass die körperanlie- gende Seite nach oben zeigt. 6. Hängen Sie den zweiten Expander aus der Parkpo- sition aus und gegenüber des ersten Expanders an der Gelenkeinheit ein. Die Expander bestimmen die Stärke der Unter- stützungskraft.
- Seite 16 9. Schließen Sie die Gelenkabdeckung. Achten Sie darauf, dass sich das Zugband nicht in der Gelen- kabdeckung verklemmt. 10. Setzen Sie das magnetische Einstellrad auf. Beckengurt anpassen 1. Der Beckengurt muss oberhalb des Gesäßmuskels auf Höhe des Beckens sitzen. ▶ Der Beckengurt darf während der Nutzung nicht verrutschen.
-
Seite 17: Gelenkeinheit Anpassen
2. Kippen Sie die Gurtklemmen an, um den Beckengurt zu lockern. 3. Ziehen Sie die beiden Enden des Beckengurtes nach vorne, um ihn zu spannen. 4. Positionieren Sie die Enden des Beckengurtes in den Gurthaltern. Gelenkeinheit anpassen Um die Gelenkeinheit anzupassen, muss das Exoskelett abgelegt werden. 2282599 Deutsch *2282599*... - Seite 18 Horizontale Ausrichtung 1. Drücken Sie den Verriegelungsclip zusammen. 2. Ziehen Sie den Verriegelungsclip aus der Verstelleinheit. 3. Verschieben Sie die Verstelleinheit mit der Kugelaufnahme auf der Gurtspange des Beckengurtes. Bestimmen Sie die Rastposition anhand der Markierung am oberen Rand. Stellen Sie auf beiden Seiten die selbe Rastposition ein. 4.
-
Seite 19: Rückenkreuz Ausrichten
Höhe anpassen 6. Lösen Sie die Feststellmutter. 7. Passen Sie die Höhenverstellung der Gewindestange per Hand an. 8. Ziehen Sie die Feststellmutter wieder an. 9. Legen Sie das Produkt an und prüfen Sie den gleichmäßigen Sitz der Gelenkeinheiten. ▶ Wenn das Produkt angelegt ist, muss die Oberkante der Gelenkeinheit mit der Schulterhöhe übereinstimmen. -
Seite 20: Zugband Anpassen
Zugband anpassen Das Zugband bildet zwischen den Schulterblättern eine stark geöffnete V-Form. Über das Zugband kann der Sitz der Expanderabdeckungen eingestellt werden. Durch ein strafferes Zugband werden die Expanderabdeckungen näher an den Körper geführt. 1. Öffnen Sie das Ober- und Unterteil der Zugklemme am Zugband. 2. - Seite 21 3. Bewegen Sie die Zugschlaufe nach unten und halten Sie dabei den Gurt auf Spannung. 4. Nehmen Sie Ihren Arm aus der Armschale und führen Sie ihn vor Ihren Körper. 5. Führen Sie die Armschale langsam nach oben. 6. Lassen Sie den Magnetverschluss an der Parkposi- tion am Schultergurt vollständig einrasten.
-
Seite 22: Pflege Und Instandhaltung
Regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion prüfen. • Bei Beschädigungen und/oder Funktionsstörungen das Produkt nicht betreiben. Sofort vom Hilti Service reparieren lassen. • Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen. -
Seite 23: Polster Reinigen
Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von uns freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti Store oder unter: www.hilti.group. Polster reinigen 1. Nehmen Sie die Polster von den Armschalen und vom Beckengurt ab. -
Seite 24: Armschalengurt Austauschen
Armschalengurt austauschen 1. Öffnen Sie die Klettverschlüsse an beiden Seiten des Armschalengurtes. 2. Entfernen Sie den Gurt aus beiden Laschen der Armschale. 3. Platzieren Sie das Oberteil des Magnetverschlusses auf der Parkposition an der Armschale. 4. Ziehen Sie den neuen Gurt von unten beginnend durch die erste Lasche. -
Seite 25: Kugelaufnahme Prüfen Und Reinigen
▶ Prüfen Sie nach längerer Lagerung alle sichtbaren Teile auf Beschädigung und die Bedienelemente auf einwandfreie Funktion. Hilfe bei Störungen Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren Hilti Service. Störung Mögliche Ursache Lösung... -
Seite 26: Entsorgung
Service. Entsorgung Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. Herstellergewährleistung ▶... - Seite 218 Polski 2282599 *2282599*...
- Seite 220 *2282599* 2282599 Hilti = registered trademark of Hilti Corp., Schaan Pos. 1 | 20200218...
