SolarEdge PT100 Installation Seite 2

2 Installation des Sensors
a. Montieren Sie die beiden Verbindungsadapter an das T-Stück
b. Schließen Sie den Warmwasserschlauch an die Öffnungen des T-Stücks an (linke und mittige Öffnung) und ziehen Sie die
Adapter fest.
c. Schließen Sie das T-Stück mit dem Adapter mit dem Außengewinde an den Wassertank an.
3. Setzen Sie den Sensor in die andere Öffnung des T-Stücks ein und sichern Sie ihn, indem Sie ihn in das T-Stücks einschrauben.
4. Schließen Sie das Sensorkabel an den Sensor an Siehe Abbildung 4 :
a. Öffnen Sie den Sensordeckel.
b. Führen Sie das Kabel mit den Gabel-Kabelschuhen durch die Kabelöffnung.
c. Schließen Sie die Adern an die Anschlussklemmen an: Rote Ader an die rote Anschlussklemme; blaue (oder anders gefärbte)
Adern an die grünen (oder anders gefärbten) Anschlussklemmen.
d. Schließen Sie den Deckel.
5. Schließen Sie das andere Ende des Sensorkabels an den Smart Energy Warmwasser-Controller an (Siehe Abbildung 5 ):
a. Schalten Sie folgendes AUS:
Den Netzschalter des Smart Energy Warmwasser-Controllers
Den AC-Leitungsschutzschalter am Verteilerkasten
b. Lösen Sie die vier Schrauben der Abdeckung des Smart Energy Warmwasser-Controllers und öffnen Sie die Abdeckung.
c. Führen Sie das Ende des Sensorkabels durch die Öffnung an der Unterseite des Smart Energy Warmwasser-Controllers.
d. Schließen Sie die drei Adern an die linke Temperatureingangsklemmleiste (mit der Markierung J3) an. Die rote Ader an Pin 1
(ganz links); die beiden blauen Adern an Pin 2 und 3.
HINWEIS
Bei Verwendung eines 2-adrigen Temperatursensors eines Drittanbieters müssen Sie die Adern an Pin1 und 2
anschließen. Verbinden Sie anschließend Pin 2 und Pin 3 mit einer Steckbrücke (nicht im Lieferumfang von
SolarEdge enthalten).

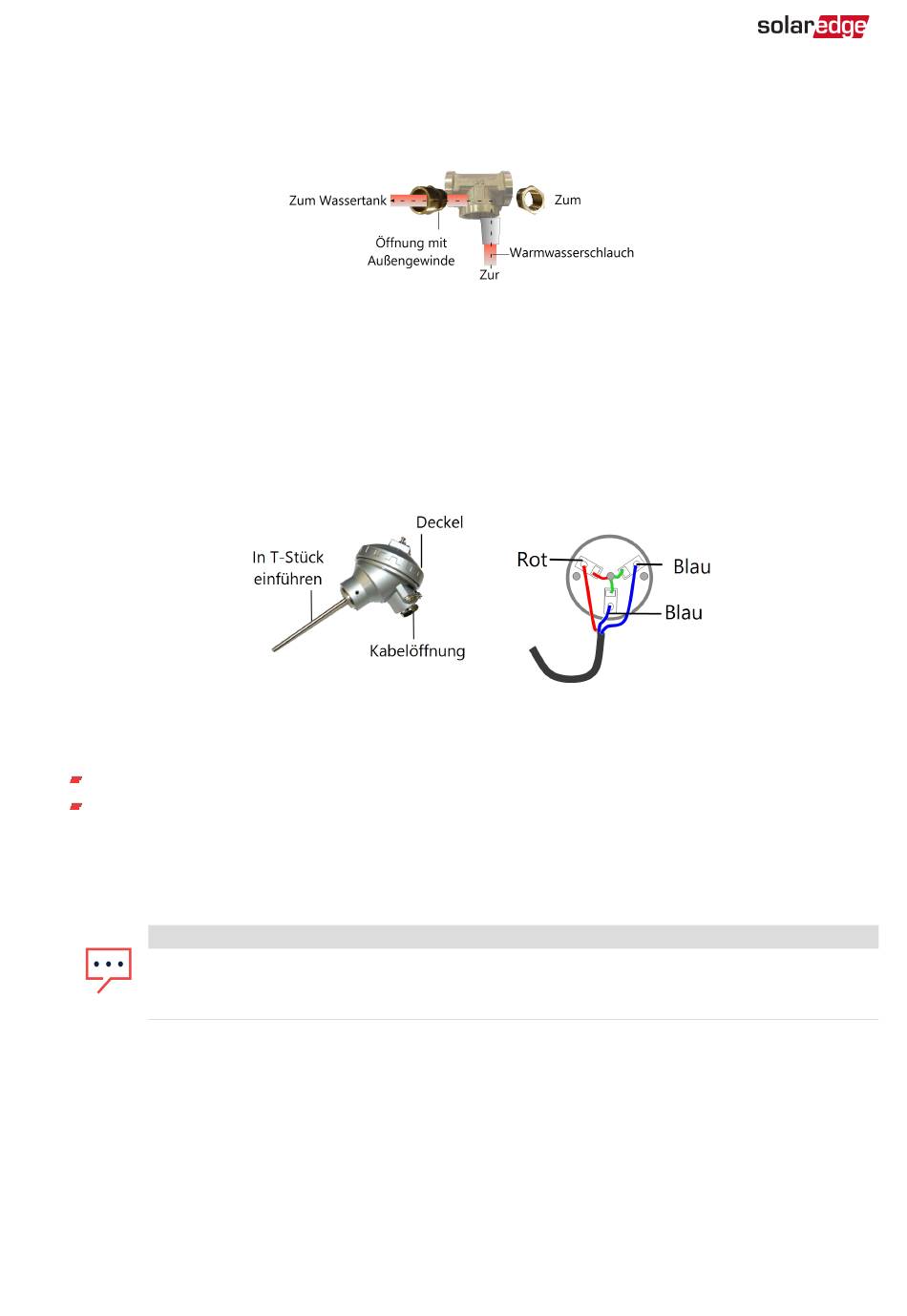

Abbildung 3: T-Anschlussmuffenverbindung
Abbildung 4: Sensoranschlüsse
Installation des Temperatursensor-Kits MAN-01-00596-1.4
