SolarEdge PT100 Installation

Installation des Temperatursensor-Kits
Das vorliegende Dokument beschreibt die Installation eines SolarEdge PT100-Temperatursensors und dessen Anschluss an den
Warmwasserbereiter im Haus und an den SolarEdge Smart Energy-Warmwasser-Controller.
Mit dem Sensor kann die Wassertemperatur des Warmwasserbereiters gemessen werden. Nach der Installation des Sensors können
Sie sich die Temperatur über die SorlarEdge Monitoring Plattform anzeigen lassen.
Lieferumfang
PT100-Sensor (15 cm langer Temperaturfühler)
3-adriges Sensorkabel (3m)
T-Rohr-Verbindung mit BSP-Gewinde (Europa) –Gewindeadapter
Diese Installationsanleitung
Wichtige Hinweise zur Installation
Die Installation des Temperatursensors muss von einem zertifizierten Techniker ausgeführt werden.
Schließen Sie den Sensor an das Warmwasserauslassrohr an, am oberen Teil des Warmwasserbereiters/-tanks. So wird nur eine
geringe Menge Wasser abgelassen, so dass der Wasserstand unter dem Warmwasserrohr liegt.
Sie können ein 3-adriges Anschlusskabel eines Drittanbieters mit einer max. Länge von 20 Metern (z.B. als Verlängerung)
verwenden.
Schließen Sie das T-Stück an das Warmwasserauslassrohr an, damit der PT100-Sensor direkt an den Tank angeschlossen werden
kann.
Das ursprüngliche Sicherheitstemperatur- und -druckventil wird für die Installation des Temperatursensors nicht verwendet.
Installation des Sensors
Abbildung 2 zeigt, wie der Sensor angeschlossen wird.
1. Verwenden Sie das Druckventil, um das Wasser aus dem Wassertank abzulassen, bis der Wasserstand unter dem
Warmwasserauslassrohranschluss liegt. So ist gewährleistet, dass kein Wasser herausspritzt, wenn der Auslassschlauch entfernt
wird.
2. Schließen Sie das T-Stück an den Wassertank an (Siehe Abbildung 3 ):
Installation des Temperatursensor-Kits MAN-01-00596-1.4

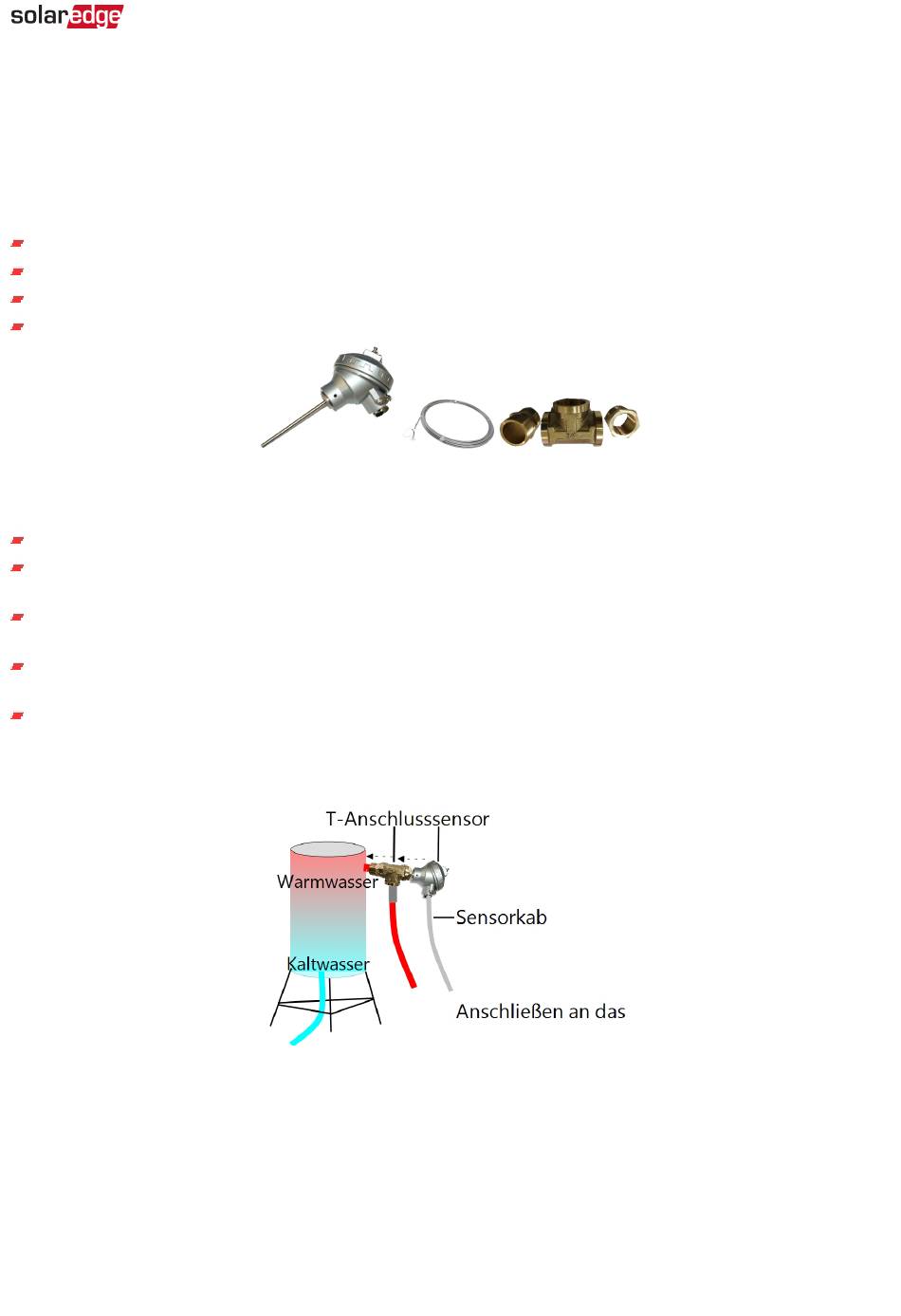

Abbildung 1: Sensor, Kabel und T-Verbindungsstück (Gewindeadapter)
Abbildung 2: Installation des Sensors
Installation des Temperatursensor-Kits 1
