SolarEdge PT100 Installation Seite 3

6. Überprüfen Sie, ob die Steckbrückenbuchse an die J5-Stiftleiste angeschlossen ist . So kann der an die J3-Steckverbinder
angeschlossene PT100-Sensor genutzt werden.
Stellen Sie sicher, dass die verwendete Stiftleiste zum Steckverbinder passt ( Abbildung 5 ):
J3-Steckverbinder - J5-Stiftleiste
J6-Steckverbinder - J4-Stiftleiste
7. Schließen Sie die Abdeckung des Geräts.
Technische Spezifikationen
Sensortyp
Gehäuse
Anschlüsse
Wasseranschlüsse
Temperaturbereich der
Sonde
Sondendurchmesser
Sondenlänge
Bestellinformationen
Installation des Temperatursensor-Kits MAN-01-00596-1.4

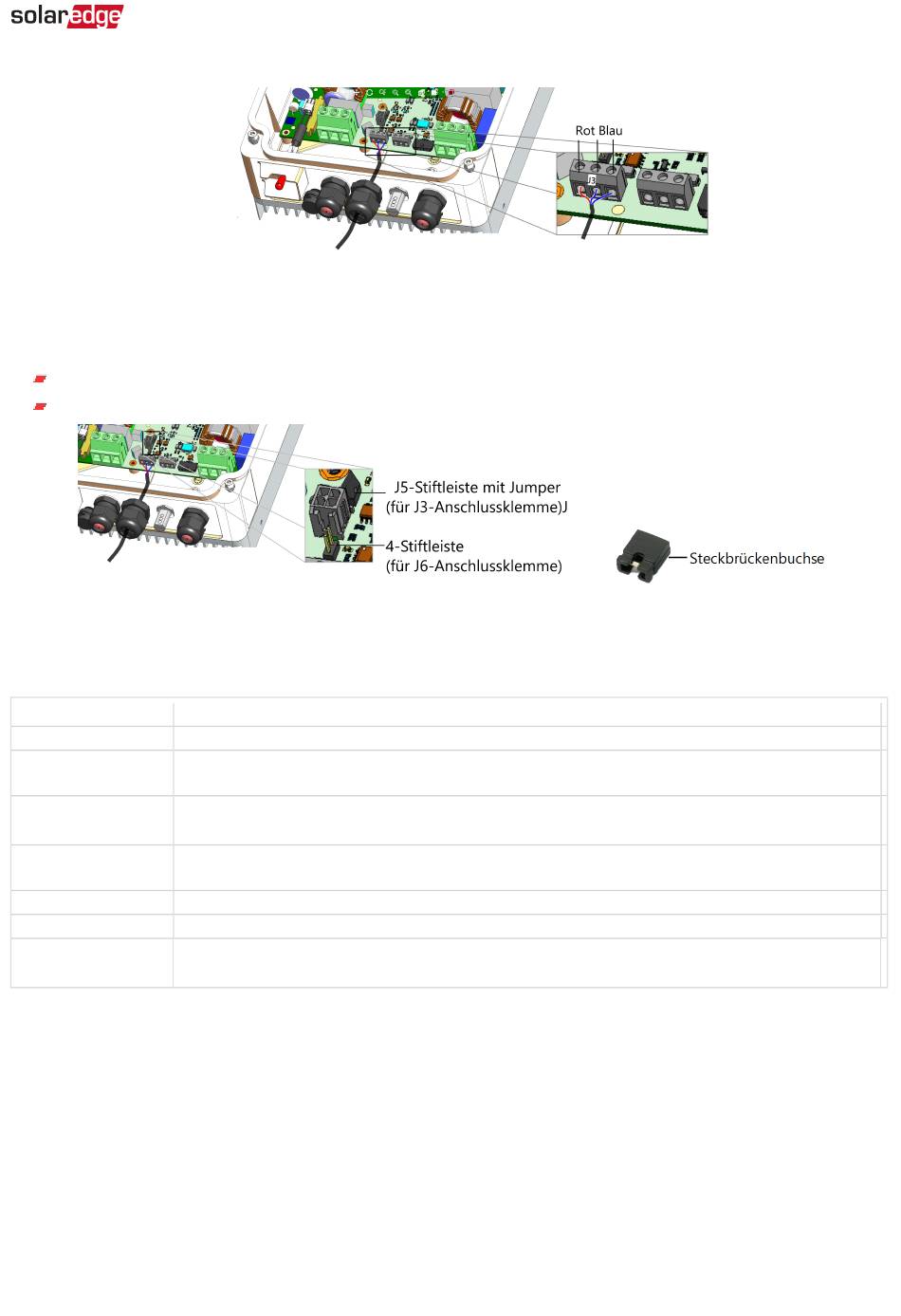

Abbildung 5: Anschluss des Sensorkabels an das Smart Energy-Warmwassergerät
PT100 (100 Ohm bei 0°C) IEC 751-konform, Klasse B, 3/4-adrig
6,0 mm Durchmesser-Rückfront aus 316er Edelstahl
IP67-Aluminiumlegierung wasserdichter Anschlusskopf mit 4-adrigem Anschlussblock, M20 x 1,5mm
Kabeleingang (inkl. Stopfbuchse)
1/2" NPT parallel (Nordamerika)
1/2" BSP parallel (Europa, APAC, Australien)
-148°F bis +842°F (Anschlusskopf bei 338°F) / -100°C bis +450°C (Anschlusskopf bei 170°C)
Ø 6 mm (1/4")
150 mm 1/2" BSPP
Europa: HOTWTR-SENS-RW-S1
Abbildung 6: Pin-Halter (für Jumper)
Installation des Temperatursensor-Kits 3
