SolarEdge HOTWTR-SENS-RW-S1 Kurzanleitung

Installation des Temperatursensor-Kits
Das vorliegende Dokument beschreibt die Installation eines SolarEdge PT100-Temperatursensors und dessen Anschluss an den
Warmwasserbereiter im Haus und an den SolarEdge Smart Energy-Warmwasser-Controller.
Mit dem Sensor kann die Wassertemperatur des Warmwasserbereiters gemessen werden. Nach der Installation des Sensors können
Sie sich die Temperatur über die SorlarEdge Monitoring-Plattform anzeigen lassen.
Lieferumfang
PT100-Sensor (15 cm langer Temperaturfühler)
3-adriges Sensorkabel (3m)
T-Rohr-Verbinder mit BSP-Gewindeadapter (Europa)
Installationsanleitung
Installationsrichtlinien
Die Installation des Temperatursensors muss von einem zertifizierten Techniker ausgeführt werden.
Schließen Sie den Sensor an das Warmwasserauslassrohr, am oberen Teil des Warmwasserbereiters/-tanks, an. So wird nur eine
geringe Menge Wasser abgelassen, so dass der Wasserstand unter dem Warmwasserrohr liegt.
Sie können ein 3-adriges Anschlusskabel eines Drittanbieters mit einer max. Länge von 20 Metern (z.B. als Verlängerung)
verwenden.
Schließen Sie das T-Stück an das Warmwasserauslassrohr an, damit der PT100-Sensor direkt an den Tank angeschlossen werden
kann.
Das ursprüngliche Sicherheitstemperatur- und -druckventil wird für die Installation des Temperatursensors nicht verwendet.
Installieren des Sensors
Abbildung 2
zeigt, wie der Sensor angeschlossen wird.
1. Verwenden Sie das Druckventil, um das Wasser aus dem Wassertank abzulassen, bis der Wasserstand unter dem
Warmwasserauslassrohranschluss liegt. So ist gewährleistet, dass kein Wasser herausspritzt, wenn der Auslassschlauch entfernt
wird.
2. Schließen Sie das T-Verbindungsstück an den Wassertank an (siehe
a. Montieren Sie die beiden Verbindungsadapter an das T-Stück
b. Schließen Sie den Warmwasserschlauch an die Öffnungen des T-Stücks an (linke und mittige Öffnung) und ziehen Sie die
Adapter fest.
c. Schließen Sie das T-Stück mit dem Adapter mit Außengewinde an den Wassertank an.
Installation des Temperatursensor-Kits MAN-01-00596-1.4

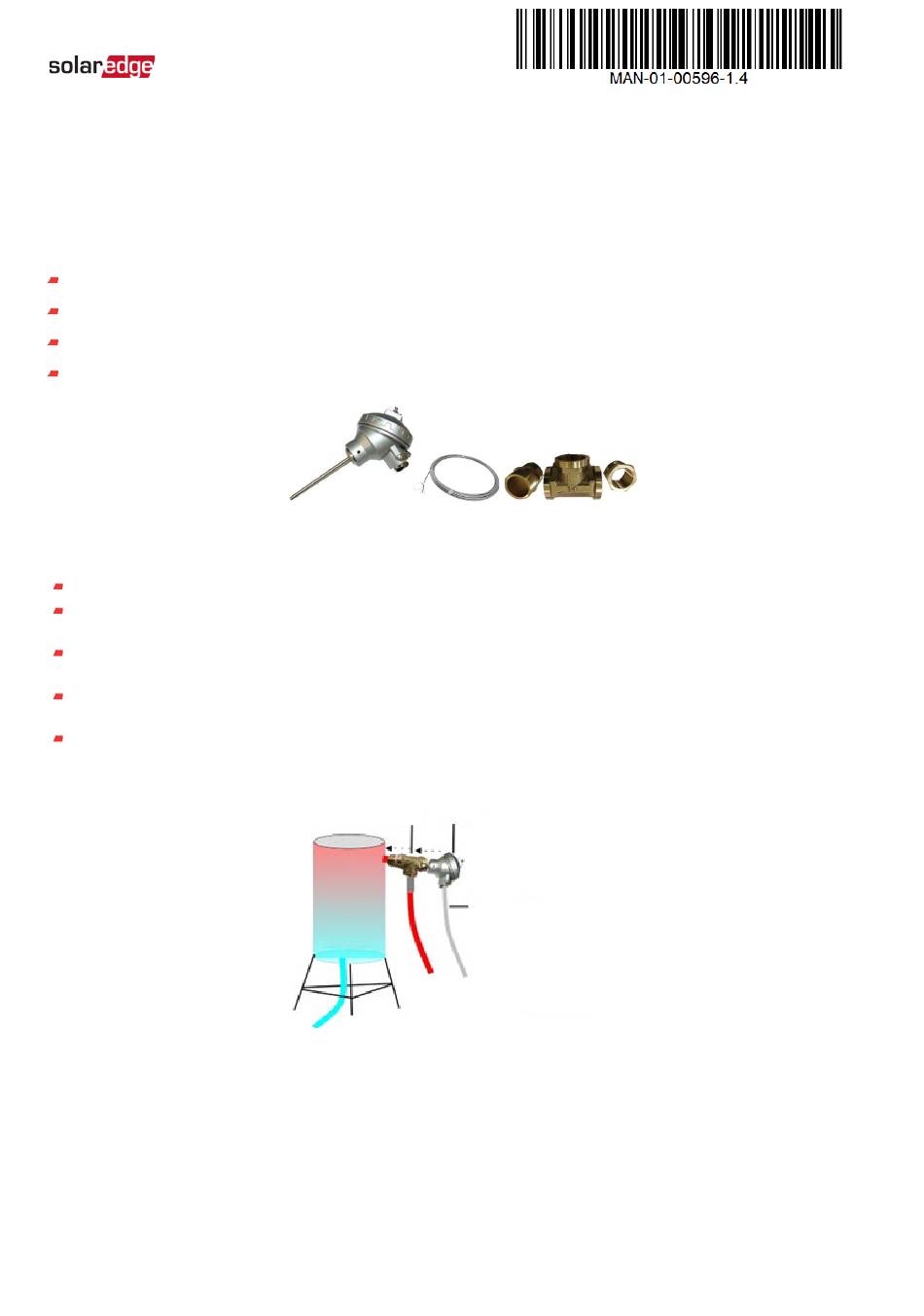

Abbildung 1: Sensor, Kabel und T-Verbindungsstück (Gewindeadapter)
Sensor
T-Stück
Warmwasser
Kaltwasser
Abbildung 2: Installieren des Sensors
Sensorkabel
Anschließen an das Smart Energy-
Warmwassergerät
Abbildung 3
):
1
