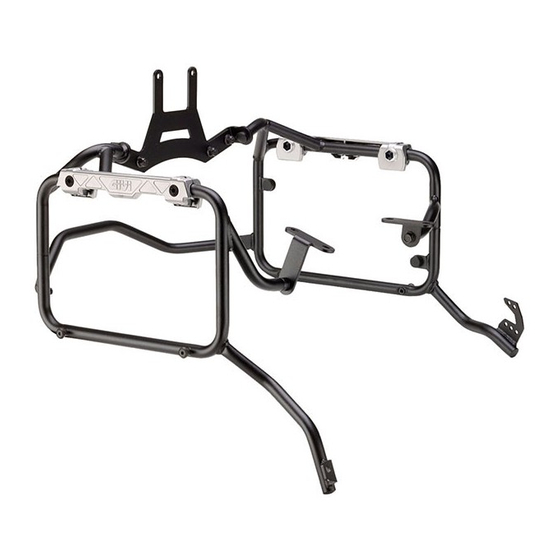

Givi PLR7411CAM Bauanleitung

Vorschau ausblenden
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen
PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER - PORTE-VALISES LATÉRAUX SPÉCIFIQUE
SPEZIFISCHES STAHLROHR-SEITENTRAEGER - PORTA MALETAS LATERALES ESPECÍFICO - TRONCO LADO ESPECÍFICO
N°
Descrizione
Supporto laterale - Lateral support - Support latéral
1
Soporte lateral - Untere Halterung - Suporte lateral
Ponte Posteriore - Rear Bridge - Pont Posterieure
2
Verbindungsrohr - Puente Trasero - Ponte Traseira
Piastrina di supporto - Support plate
3
Plaque de support - Trägerplatte
Pletina de soporte - Placa de apoio
Piastra di supporto - Support plate
4
Plaque de support - Trägerplatte
Pletina de soporte - Placa de apoio
Supporto inferiore - Lower support - Support inférieur
5
Soporte inferior - Untere Halterung - Suporte inferior
Paracalore - Heat Guard
6
Hitzeschutz- Pare Chaleur
Protector De Calor - Protetor De Calor
Cavallotto - Retaining clamp - Patte de fixation -
7
Abrazadera - Halteklammern - Abraçadeira de fixação
Vite - Screw
8
Vis - Schraube
Tornillo - Parafuso
Vite - Screw
9
Vis - Schraube
Tornillo - Parafuso
Vite - Screw
10
Vis - Schraube
Tornillo - Parafuso
Vite - Screw
11
Vis - Schraube
Tornillo - Parafuso
Vite - Screw
12
Vis - Schraube
Tornillo - Parafuso
Distanziale - Spacer
13
Entretoise - Distanzstueck
Distanciador - Espaçador
Distanziale - Spacer
14
Entretoise - Distanzstueck
Distanciador - Espaçador
©Copyright 23/07/2019LF-Rev01
PLR7411CAM
DUCATI MULTISTRADA 1260 (2018/2019)
Caratteristiche
TECF M6x50
TCEI M8x45
TCEI M8x40
TBEI M6x30
TBEIFN M6x10
Ø16x10 Foro 6,5T
Ø16x3 Foro 6,5T
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
PLR7411DXS
-
PLR7411SXS
-
GNB2215V
-
-
-
-
-
610TBEIFN
C16L10F6,5
C16L3F6,5
Codice
2 (Right;Left)
GL2919V
1(Right SIde)
GL2920V
1(Left Side)
GL2921V
GL2922V
GL2463V
650TECF
845TCEI
840TCEI
630TBEI
Quantità
1
1
1
1
4
2
2
2
1
6
4
1/8

Werbung

loading

Verwandte Anleitungen für Givi PLR7411CAM

Inhaltszusammenfassung für Givi PLR7411CAM

  • Seite 1 PLR7411CAM PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER - PORTE-VALISES LATÉRAUX SPÉCIFIQUE SPEZIFISCHES STAHLROHR-SEITENTRAEGER - PORTA MALETAS LATERALES ESPECÍFICO - TRONCO LADO ESPECÍFICO DUCATI MULTISTRADA 1260 (2018/2019) N° Descrizione Caratteristiche Codice Quantità Supporto laterale - Lateral support - Support latéral PLR7411DXS 2 (Right;Left)
  • Seite 2 PLR7411CAM PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER - PORTE-VALISES LATÉRAUX SPÉCIFIQUE SPEZIFISCHES STAHLROHR-SEITENTRAEGER - PORTA MALETAS LATERALES ESPECÍFICO - TRONCO LADO ESPECÍFICO DUCATI MULTISTRADA 1260 (2018/2019) N° Descrizione Caratteristiche Codice Quantità Distanziale - Spacer Entretoise - Distanzstueck Ø14x19 Foro 6,5T C14L19F6,5 Distanciador - Espaçador...
  • Seite 3 PLR7411CAM PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER - PORTE-VALISES LATÉRAUX SPÉCIFIQUE SPEZIFISCHES STAHLROHR-SEITENTRAEGER - PORTA MALETAS LATERALES ESPECÍFICO - TRONCO LADO ESPECÍFICO DUCATI MULTISTRADA 1260 (2018/2019) ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS INSTRUCTIONS DE MONTAGE - BAUANLEITUNG ©Copyright 23/07/2019LF-Rev01...

  • Seite 4: Right Side

    PLR7411CAM PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER - PORTE-VALISES LATÉRAUX SPÉCIFIQUE SPEZIFISCHES STAHLROHR-SEITENTRAEGER - PORTA MALETAS LATERALES ESPECÍFICO - TRONCO LADO ESPECÍFICO DUCATI MULTISTRADA 1260 (2018/2019) RIGHT SIDE ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS INSTRUCTIONS DE MONTAGE - BAUANLEITUNG ©Copyright 23/07/2019LF-Rev01...

  • Seite 5: Left Side

    PLR7411CAM PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER - PORTE-VALISES LATÉRAUX SPÉCIFIQUE SPEZIFISCHES STAHLROHR-SEITENTRAEGER - PORTA MALETAS LATERALES ESPECÍFICO - TRONCO LADO ESPECÍFICO DUCATI MULTISTRADA 1260 (2018/2019) RIGHT SIDE 16 16 LEFT SIDE ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS INSTRUCTIONS DE MONTAGE - BAUANLEITUNG ©Copyright 23/07/2019LF-Rev01...
  • Seite 6 PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER - PORTE-VALISES LATÉRAUX SPÉCIFIQUE SPEZIFISCHES STAHLROHR-SEITENTRAEGER - PORTA MALETAS LATERALES ESPECÍFICO - TRONCO LADO ESPECÍFICO DUCATI MULTISTRADA 1260 (2018/2019) ONLY PLR7411CAM PLR7411CAM+ORIGINAL RACK ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS INSTRUCTIONS DE MONTAGE - BAUANLEITUNG ©Copyright 23/07/2019LF-Rev01...
  • Seite 7 PLR7411CAM PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER - PORTE-VALISES LATÉRAUX SPÉCIFIQUE SPEZIFISCHES STAHLROHR-SEITENTRAEGER - PORTA MALETAS LATERALES ESPECÍFICO - TRONCO LADO ESPECÍFICO DUCATI MULTISTRADA 1260 (2018/2019) MOUNT ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS INSTRUCTIONS DE MONTAGE - BAUANLEITUNG ©Copyright 23/07/2019LF-Rev01...
  • Seite 8 MONTAGGIO/SMONTAGGIO - ASSEMBLY/DISASSEMBLY - MONTAGE / DÉMONTAGE -MONTAGE / DEMONTAGE - MONTAJE / DESMONTAJE - MONTAGEM / DESMONTAGEM PLR/PLXR 1. INSERIRE L’ATTREZZO NELLA TESTA DELLA VITE SPECIALE; 2. RUOTARE DI 1/4 DI GIRO IN SENSO ORARIO FINO A CHE LA ROTAZIONE NON TERMINA E SI AVVERTE LO SCATTO;...
