Givi KL5127CAM Bedienungsanleitung

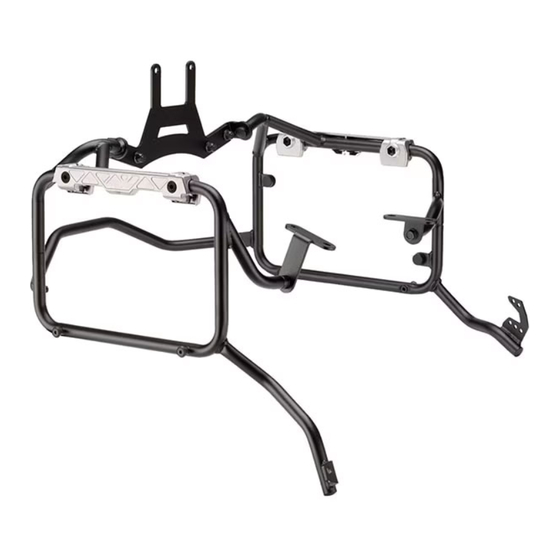

PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER - PORTE-VALISES LATÉRAUX SPÉCIFIQUE
SPEZIFISCHES STAHLROHR-SEITENTRAEGER - PORTA MALETAS LATERALES ESPECÍFICO - TRONCO LADO ESPECÍFICO
N° Descrizione
Supporto laterale - Lower frame - Support latéral -
1
Soporte lateral - Untere Halterung - Suporte lateral
Ponte - Bridge - Pont
2
Brücke - Puente – Ponte
Piastrina di supporto - Support plate
3
Plaque de support - Trägerplatte
Pletina de soporte - Placa de apoio
Vite - Screw - Vis - Schraube
4
Tornillo - Parafuso
Vite - Screw - Vis - Schraube
5
Tornillo - Parafuso
Vite - Screw - Vis - Schraube
6
Tornillo - Parafuso
Vite - Screw - Vis - Schraube
7
Tornillo - Parafuso
Rondella spaccata - Split washer
8 Scheibe - Rondelle fendue
Arandela seccionada - Arruela Dentada
Rondella - Washer
9
Rondelle - Scheibe
Arandela – Arruela
Distanziale - Spacer - Entretoise - Distanzstueck
10
Distanciador – Espaçador
Distanziale - Spacer - Entretoise - Distanzstueck
11
Distanciador – Espaçador
Distanziale - Spacer - Entretoise - Distanzstueck
12
Distanciador – Espaçador
Componenti Originali - Original Parts
13
Parties Originales - Original Bauteile
Componentes Originales - Componentes Originais
Particolari Inclusi nel SRA5127
Components Included In The SRA5127
Pièces Inclues Dans SRA5127
14
Die Einzelnen Teile Sind Bei SRA5127
Despieces Incluidos SRA5127
Componentes inclusos na SRA5127
©Copyright 23/07/2018 LF-Rev00
PL5127CAM-KL5127CAM
BMW F850 GS (2018)
Caratteristiche
-
-
-
TCEI M8x35
TBEI M8x18
TBEI M8x50
TBEI M8x30
Ø8
Ø8
Ø16x4 Foro 8,5mm
Ø18x8,5 Foro 8,5mm
Ø22x3 Foro 8,5mm
-
-
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
Codice
PL5127CAMDXV
2 (Right- Left)
PL5127CAMSXV
GNB2148V
GL3903V
835TCEI
818TBEI
850TBEI
830TBEI
Z1060
814RON
C16L4F8,5T
C18L8,5F8,5T
C22L3F8,5T
-
-
Quantità
1
4
4
6
2
2
10
4
2
2
2
-
-
1/6
