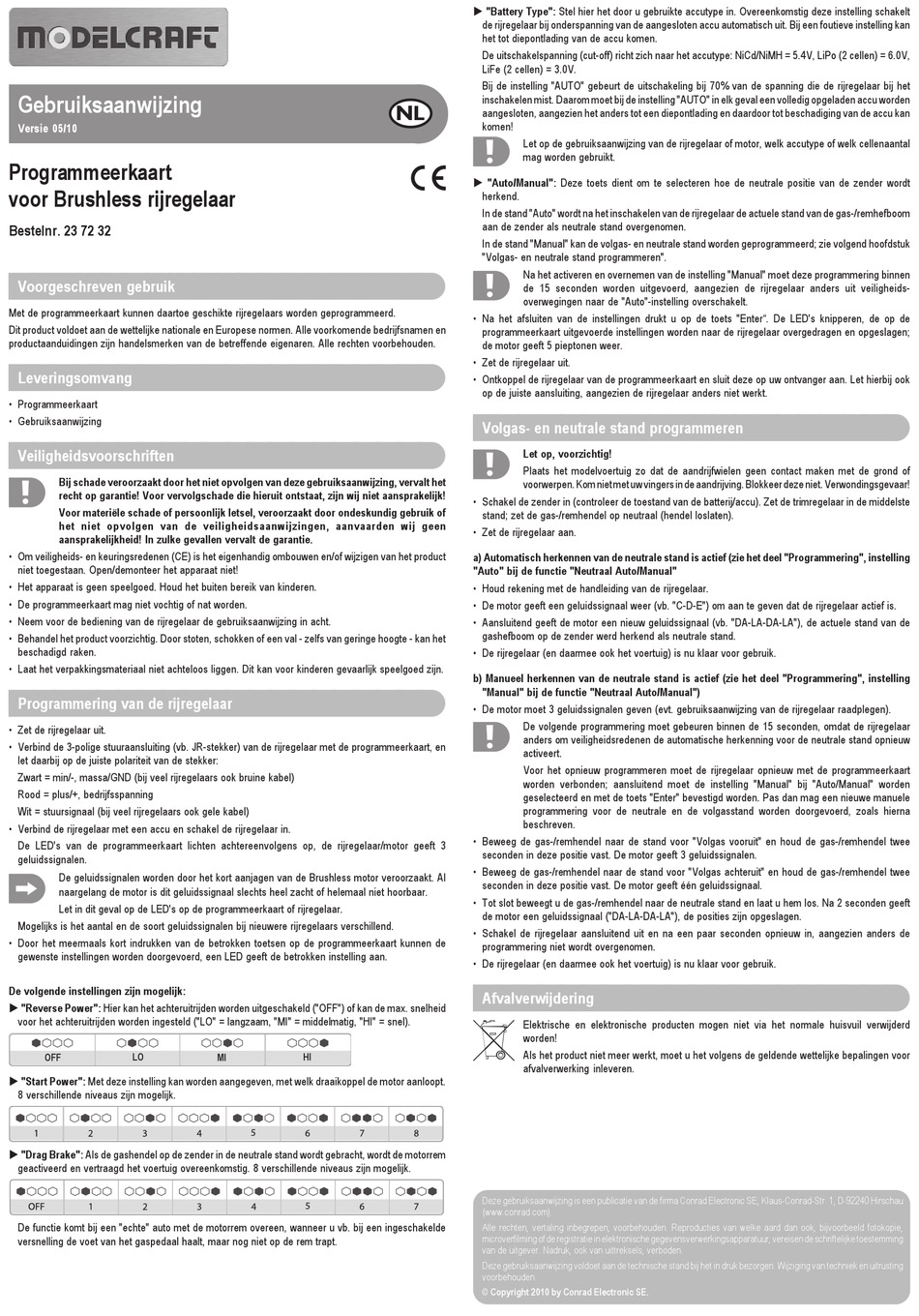

Gebruiksaanwijzing
Versie 05/10
Programmeerkaart
voor Brushless rijregelaar
Bestelnr. 23 72 32
Voorgeschreven gebruik
Met de programmeerkaart kunnen daartoe geschikte rijregelaars worden geprogrammeerd.
Dit product voldoet aan de wettelijke nationale en Europese normen. Alle voorkomende bedrijfsnamen en
productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.
Leveringsomvang
• Programmeerkaart
• Gebruiksaanwijzing
Veiligheidsvoorschriften
Bij schade veroorzaakt door het niet opvolgen van deze gebruiksaanwijzing, vervalt het
recht op garantie! Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk!
Voor materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig gebruik of
het niet opvolgen van de veiligheidsaanwijzingen, aanvaarden wij geen
aansprakelijkheid! In zulke gevallen vervalt de garantie.
• Om veiligheids- en keuringsredenen (CE) is het eigenhandig ombouwen en/of wijzigen van het product
niet toegestaan. Open/demonteer het apparaat niet!
• Het apparaat is geen speelgoed. Houd het buiten bereik van kinderen.
• De programmeerkaart mag niet vochtig of nat worden.
• Neem voor de bediening van de rijregelaar de gebruiksaanwijzing in acht.
• Behandel het product voorzichtig. Door stoten, schokken of een val - zelfs van geringe hoogte - kan het
beschadigd raken.
• Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen gevaarlijk speelgoed zijn.
Programmering van de rijregelaar
• Zet de rijregelaar uit.
• Verbind de 3-polige stuuraansluiting (vb. JR-stekker) van de rijregelaar met de programmeerkaart, en
let daarbij op de juiste polariteit van de stekker:
Zwart = min/-, massa/GND (bij veel rijregelaars ook bruine kabel)
Rood = plus/+, bedrijfsspanning
Wit = stuursignaal (bij veel rijregelaars ook gele kabel)
• Verbind de rijregelaar met een accu en schakel de rijregelaar in.
De LED's van de programmeerkaart lichten achtereenvolgens op, de rijregelaar/motor geeft 3
geluidssignalen.
De geluidssignalen worden door het kort aanjagen van de Brushless motor veroorzaakt. Al
naargelang de motor is dit geluidssignaal slechts heel zacht of helemaal niet hoorbaar.
Let in dit geval op de LED's op de programmeerkaart of rijregelaar.
Mogelijks is het aantal en de soort geluidssignalen bij nieuwere rijregelaars verschillend.
• Door het meermaals kort indrukken van de betrokken toetsen op de programmeerkaart kunnen de
gewenste instellingen worden doorgevoerd, een LED geeft de betrokken instelling aan.
De volgende instellingen zijn mogelijk:
"Reverse Power": Hier kan het achteruitrijden worden uitgeschakeld ("OFF") of kan de max. snelheid
voor het achteruitrijden worden ingesteld ("LO" = langzaam, "MI" = middelmatig, "HI" = snel).
OFF
LO
"Start Power": Met deze instelling kan worden aangegeven, met welk draaikoppel de motor aanloopt.
8 verschillende niveaus zijn mogelijk.
"Drag Brake": Als de gashendel op de zender in de neutrale stand wordt gebracht, wordt de motorrem
geactiveerd en vertraagd het voertuig overeenkomstig. 8 verschillende niveaus zijn mogelijk.
De functie komt bij een "echte" auto met de motorrem overeen, wanneer u vb. bij een ingeschakelde
versnelling de voet van het gaspedaal haalt, maar nog niet op de rem trapt.
MI
HI
"Battery Type": Stel hier het door u gebruikte accutype in. Overeenkomstig deze instelling schakelt
de rijregelaar bij onderspanning van de aangesloten accu automatisch uit. Bij een foutieve instelling kan
het tot diepontlading van de accu komen.
De uitschakelspanning (cut-off) richt zich naar het accutype: NiCd/NiMH = 5.4V, LiPo (2 cellen) = 6.0V,
LiFe (2 cellen) = 3.0V.
Bij de instelling "AUTO" gebeurt de uitschakeling bij 70% van de spanning die de rijregelaar bij het
inschakelen mist. Daarom moet bij de instelling "AUTO" in elk geval een volledig opgeladen accu worden
aangesloten, aangezien het anders tot een diepontlading en daardoor tot beschadiging van de accu kan
komen!
Let op de gebruiksaanwijzing van de rijregelaar of motor, welk accutype of welk cellenaantal
mag worden gebruikt.
"Auto/Manual": Deze toets dient om te selecteren hoe de neutrale positie van de zender wordt
herkend.
In de stand "Auto" wordt na het inschakelen van de rijregelaar de actuele stand van de gas-/remhefboom
aan de zender als neutrale stand overgenomen.
In de stand "Manual" kan de volgas- en neutrale stand worden geprogrammeerd; zie volgend hoofdstuk
"Volgas- en neutrale stand programmeren".
Na het activeren en overnemen van de instelling "Manual" moet deze programmering binnen
de 15 seconden worden uitgevoerd, aangezien de rijregelaar anders uit veiligheids-
overwegingen naar de "Auto"-instelling overschakelt.
• Na het afsluiten van de instellingen drukt u op de toets "Enter". De LED's knipperen, de op de
programmeerkaart uitgevoerde instellingen worden naar de rijregelaar overgedragen en opgeslagen;
de motor geeft 5 pieptonen weer.
• Zet de rijregelaar uit.
• Ontkoppel de rijregelaar van de programmeerkaart en sluit deze op uw ontvanger aan. Let hierbij ook
op de juiste aansluiting, aangezien de rijregelaar anders niet werkt.
Volgas- en neutrale stand programmeren
Let op, voorzichtig!
Plaats het modelvoertuig zo dat de aandrijfwielen geen contact maken met de grond of
voorwerpen. Kom niet met uw vingers in de aandrijving. Blokkeer deze niet. Verwondingsgevaar!
• Schakel de zender in (controleer de toestand van de batterij/accu). Zet de trimregelaar in de middelste
stand; zet de gas-/remhendel op neutraal (hendel loslaten).
• Zet de rijregelaar aan.
a) Automatisch herkennen van de neutrale stand is actief (zie het deel "Programmering", instelling
"Auto" bij de functie "Neutraal Auto/Manual"
• Houd rekening met de handleiding van de rijregelaar.
• De motor geeft een geluidssignaal weer (vb. "C-D-E") om aan te geven dat de rijregelaar actief is.
• Aansluitend geeft de motor een nieuw geluidssignaal (vb. "DA-LA-DA-LA"), de actuele stand van de
gashefboom op de zender werd herkend als neutrale stand.
• De rijregelaar (en daarmee ook het voertuig) is nu klaar voor gebruik.
b) Manueel herkennen van de neutrale stand is actief (zie het deel "Programmering", instelling
"Manual" bij de functie "Neutraal Auto/Manual")
• De motor moet 3 geluidssignalen geven (evt. gebruiksaanwijzing van de rijregelaar raadplegen).
De volgende programmering moet gebeuren binnen de 15 seconden, omdat de rijregelaar
anders om veiligheidsredenen de automatische herkenning voor de neutrale stand opnieuw
activeert.
Voor het opnieuw programmeren moet de rijregelaar opnieuw met de programmeerkaart
worden verbonden; aansluitend moet de instelling "Manual" bij "Auto/Manual" worden
geselecteerd en met de toets "Enter" bevestigd worden. Pas dan mag een nieuwe manuele
programmering voor de neutrale en de volgasstand worden doorgevoerd, zoals hierna
beschreven.
• Beweeg de gas-/remhendel naar de stand voor "Volgas vooruit" en houd de gas-/remhendel twee
seconden in deze positie vast. De motor geeft 3 geluidssignalen.
• Beweeg de gas-/remhendel naar de stand voor "Volgas achteruit" en houd de gas-/remhendel twee
seconden in deze positie vast. De motor geeft één geluidssignaal.
• Tot slot beweegt u de gas-/remhendel naar de neutrale stand en laat u hem los. Na 2 seconden geeft
de motor een geluidssignaal ("DA-LA-DA-LA"), de posities zijn opgeslagen.
• Schakel de rijregelaar aansluitend uit en na een paar seconden opnieuw in, aangezien anders de
programmering niet wordt overgenomen.
• De rijregelaar (en daarmee ook het voertuig) is nu klaar voor gebruik.
Afvalverwijdering
Elektrische en elektronische producten mogen niet via het normale huisvuil verwijderd
worden!
Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor
afvalverwerking inleveren.
Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie,
microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming
van de uitgever. Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting
voorbehouden.
© Copyright 2010 by Conrad Electronic SE.
