Benötigtes Material

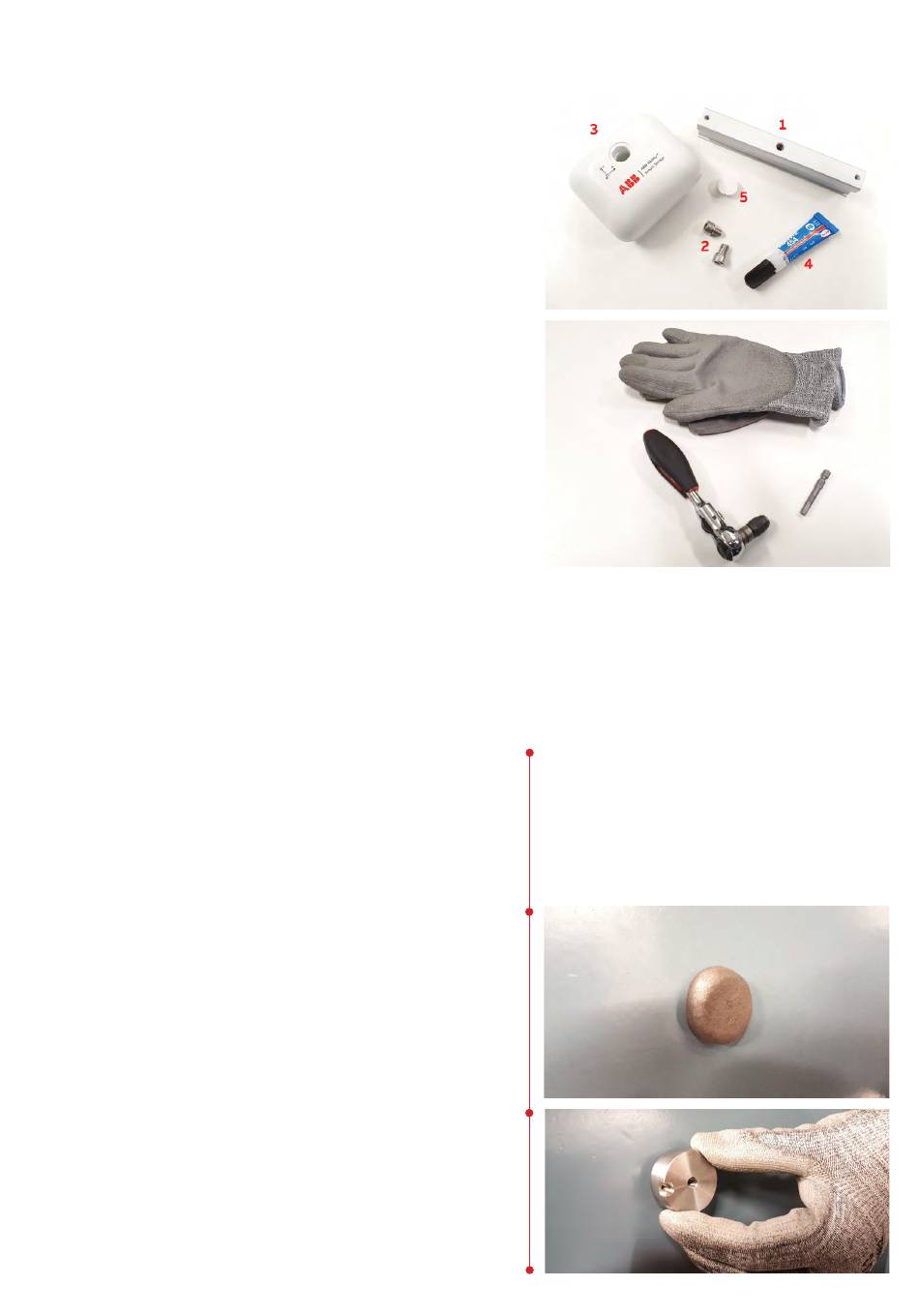

Das Paket mit dem ABB Ability™ Smart Sensor
enthält:
•
1
Montagescheibe für die Befestigung auf glatten
Flächen
•
2
Innensechskantschraube (2 Stück)
• ¼" – 28 (schwarz)
• M6
•
3
ABB Ability™ Smart Sensor für Ex-Bereiche
•
4
Loctite™ EA 3463 oder ähnlicher Kleber
5
•
Abdeckung für Schraubenloch
Benötigtes, nicht in diesem Paket enthaltenes
Material:
• Entfettungsmittel
• Gummihandschuhe
• Schutzbrille
• 50 mm Sechskant-Bit und Steckschlüssel
• 3/16" für ¼" – 28 Schraube
• 5 mm für M6 Schraube
WARNUNG
Der direkte Hautkontakt mit Lösungsmitteln bzw.
dem Gewindekleber kann unangenehm sein oder
Verletzungen wie Verbrennungen oder Hautirritatio-
nen und Ähnliches verursachen. Tragen Sie während
der Montagearbeiten geeignete Handschuhe und eine
Schutzbrille.
—
Montageschritte
Schritt 1
Entfetten Sie die Montagestelle an der empfohlenen
Montageposition.
ACHTUNG: befolgen Sie bei der Verwendung des
Entfettungsmittels die Anweisungen und Sicher-
heitsvorschriften des Herstellers.
Schritt 2
Tragen Sie Loctite
EA 3463 oder eine ähnliche
TM
Klebmasse auf die Montagefläche auf. Formen Sie
die Klebemasse zum einem runden Kissen, wie in
der Abbildung dargestellt.
ACHTUNG: befolgen Sie bei der Verwendung der
Klebmasse die Anweisungen und Sicherheitsvor-
schriften des Herstellers.
Schritt 3
Setzen Sie die Montagescheibe in die Mitte des aus
der Klebmasse geformten Kissens.
Bei der Montage in Zone 0 bzw. Zone 20 muss die
Montagescheibe über einen Leiter geerdet werden.
Überprüfen Sie durch Messung des Widerstands zwi-
schen dem Motorgehäuse und der Montageunterlage,
dass diese geerdet.
3
