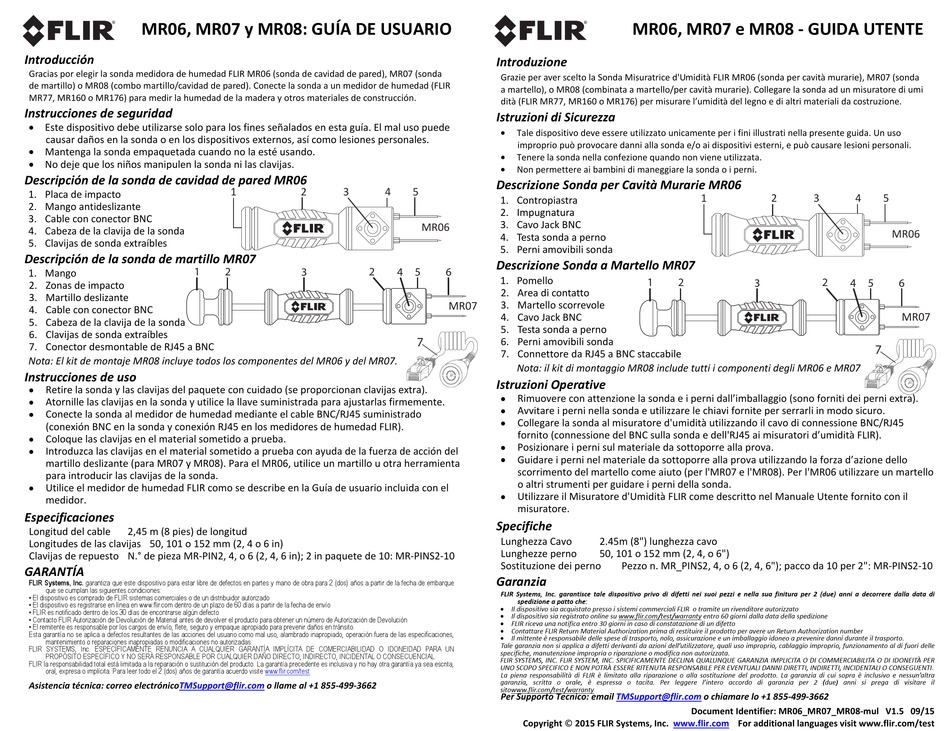

MR06, MR07 y MR08: GUÍA DE USUARIO
Introducción
Gracias por elegir la sonda medidora de humedad FLIR MR06 (sonda de cavidad de pared), MR07 (sonda
de martillo) o MR08 (combo martillo/cavidad de pared). Conecte la sonda a un medidor de humedad (FLIR
MR77, MR160 o MR176) para medir la humedad de la madera y otros materiales de construcción.
Instrucciones de seguridad
Este dispositivo debe utilizarse solo para los fines señalados en esta guía. El mal uso puede
causar daños en la sonda o en los dispositivos externos, así como lesiones personales.
Mantenga la sonda empaquetada cuando no la esté usando.
No deje que los niños manipulen la sonda ni las clavijas.
Descripción de la sonda de cavidad de pared MR06
1. Placa de impacto
2. Mango antideslizante
3. Cable con conector BNC
4. Cabeza de la clavija de la sonda
5. Clavijas de sonda extraíbles
Descripción de la sonda de martillo MR07
1
1. Mango
2. Zonas de impacto
3. Martillo deslizante
4. Cable con conector BNC
5. Cabeza de la clavija de la sonda
6. Clavijas de sonda extraíbles
7. Conector desmontable de RJ45 a BNC
Nota: El kit de montaje MR08 incluye todos los componentes del MR06 y del MR07.
Instrucciones de uso
Retire la sonda y las clavijas del paquete con cuidado (se proporcionan clavijas extra).
Atornille las clavijas en la sonda y utilice la llave suministrada para ajustarlas firmemente.
Conecte la sonda al medidor de humedad mediante el cable BNC/RJ45 suministrado
(conexión BNC en la sonda y conexión RJ45 en los medidores de humedad FLIR).
Coloque las clavijas en el material sometido a prueba.
Introduzca las clavijas en el material sometido a prueba con ayuda de la fuerza de acción del
martillo deslizante (para MR07 y MR08). Para el MR06, utilice un martillo u otra herramienta
para introducir las clavijas de la sonda.
Utilice el medidor de humedad FLIR como se describe en la Guía de usuario incluida con el
medidor.
Especificaciones
Longitud del cable
2,45 m (8 pies) de longitud
Longitudes de las clavijas 50, 101 o 152 mm (2, 4 o 6 in)
Clavijas de repuesto N.° de pieza MR‐PIN2, 4, o 6 (2, 4, 6 in); 2 in paquete de 10: MR‐PINS2‐10
GARANTÍA
FLIR Systems, Inc. garantiza que este dispositivo para estar libre de defectos en partes y mano de obra para 2 (dos) años a partir de la fecha de embarque
que se cumplan las siguientes condiciones:
• El dispositivo es comprado de FLIR sistemas comerciales o de un distribuidor autorizado
• El dispositivo es registrarse en línea en www.flir.com dentro de un plazo de 60 días a partir de la fecha de envío
• FLIR es notificado dentro de los 30 días de encontrarse algún defecto
• Contacto FLIR Autorización de Devolución de Material antes de devolver el producto para obtener un número de Autorización de Devolución
• El remitente es responsable por los cargos de envío, flete, seguro y empaque apropiado para prevenir daños en tránsito.
Esta garantía no se aplica a defectos resultantes de las acciones del usuario como mal uso, alambrado inapropiado, operación fuera de las especificaciones,
mantenimiento o reparaciones inapropiadas o modificaciones no autorizadas.
FLIR SYSTEMS, Inc. ESPECÍFICAMENTE RENUNCIA A CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN
PROPÓSITO ESPECÍFICO Y NO SERÁ RESPONSABLE POR CUALQUIER DAÑO DIRECTO, INDIRECTO, INCIDENTAL O CONSECUENCIAL.
FLIR la responsabilidad total está limitada a la reparación o sustitución del producto. La garantía precedente es inclusiva y no hay otra garantía ya sea escrita,
oral, expresa o implícita. Para leer todo el 2 (dos) años de garantía acuerdo visite
Asistencia técnica: correo electrónicoTMSupport@flir.com o llame al +1 855‐499‐3662
1
2
3
4
2
2
3
4 5
www.flir.com/test
Introduzione
Grazie per aver scelto la Sonda Misuratrice d'Umidità FLIR MR06 (sonda per cavità murarie), MR07 (sonda
a martello), o MR08 (combinata a martello/per cavità murarie). Collegare la sonda ad un misuratore di umi
dità (FLIR MR77, MR160 o MR176) per misurare l'umidità del legno e di altri materiali da costruzione.
Istruzioni di Sicurezza
Tale dispositivo deve essere utilizzato unicamente per i fini illustrati nella presente guida. Un uso
improprio può provocare danni alla sonda e/o ai dispositivi esterni, e può causare lesioni personali.
Tenere la sonda nella confezione quando non viene utilizzata.
Non permettere ai bambini di maneggiare la sonda o i perni.
Descrizione Sonda per Cavità Murarie MR06
5
1. Contropiastra
2. Impugnatura
3. Cavo Jack BNC
MR06
4. Testa sonda a perno
5. Perni amovibili sonda
Descrizione Sonda a Martello MR07
6
1. Pomello
2. Area di contatto
3. Martello scorrevole
MR07
4. Cavo Jack BNC
5. Testa sonda a perno
7
6. Perni amovibili sonda
7. Connettore da RJ45 a BNC staccabile
Nota: il kit di montaggio MR08 include tutti i componenti degli MR06 e MR07
Istruzioni Operative
Rimuovere con attenzione la sonda e i perni dall'imballaggio (sono forniti dei perni extra).
Avvitare i perni nella sonda e utilizzare le chiavi fornite per serrarli in modo sicuro.
Collegare la sonda al misuratore d'umidità utilizzando il cavo di connessione BNC/RJ45
fornito (connessione del BNC sulla sonda e dell'RJ45 ai misuratori d'umidità FLIR).
Posizionare i perni sul materiale da sottoporre alla prova.
Guidare i perni nel materiale da sottoporre alla prova utilizzando la forza d'azione dello
scorrimento del martello come aiuto (per l'MR07 e l'MR08). Per l'MR06 utilizzare un martello
o altri strumenti per guidare i perni della sonda.
Utilizzare il Misuratore d'Umidità FLIR come descritto nel Manuale Utente fornito con il
misuratore.
Specifiche
Lunghezza Cavo
Lunghezze perno
Sostituzione dei perno
Garanzia
FLIR Systems, Inc. garantisce tale dispositivo privo di difetti nei suoi pezzi e nella sua finitura per 2 (due) anni a decorrere dalla data di
spedizione a patto che:
Il dispositivo sia acquistato presso i sistemi commerciali FLIR o tramite un rivenditore autorizzato
Il dispositivo sia registrato online su www.flir.com/test/warranty entro 60 giorni dalla data della spedizione
FLIR riceva una notifica entro 30 giorni in caso di constatazione di un difetto
Contattare FLIR Return Material Authorization prima di restituire il prodotto per avere un Return Authorization number
Il mittente è responsabile delle spese di trasporto, nolo, assicurazione e un imballaggio idoneo a prevenire danni durante il trasporto.
Tale garanzia non si applica a difetti derivanti da azioni dell'utilizzatore, quali uso improprio, cablaggio improprio, funzionamento al di fuori delle
specifiche, manutenzione impropria o riparazione o modifica non autorizzata.
FLIR SYSTEMS, INC. FLIR SYSTEM, INC. SPICIFICAMENTE DECLINA QUALUNQUE GARANZIA IMPLICITA O DI COMMERCIABILITA O DI IDONEITÀ PER
UNO SCOPO SPECIFICO E NON POTRÀ ESSERE RITENUTA RESPONSABILE PER EVENTUALI DANNI DIRETTI, INDIRETTI, INCIDENTALI O CONSEGUENTI.
La piena responsabilità di FLIR è limitato alla riparazione o alla sostituzione del prodotto. La garanzia di cui sopra è inclusivo e nessun'altra
garanzia, scritta o orale, è espressa o tacita. Per leggere l'intero accordo di garanzia per 2 (due) anni si prega di visitare il
sitowww.flir.com/test/warranty
Per Supporto Tecnico: email TMSupport@flir.com o chiamare lo +1 855‐499‐3662
Copyright © 2015 FLIR Systems, Inc. www.flir.com For additional languages visit www.flir.com/test
MR06, MR07 e MR08 ‐ GUIDA UTENTE
1
2
1
2
3
2.45m (8") lunghezza cavo
50, 101 o 152 mm (2, 4, o 6")
Pezzo n. MR_PINS2, 4, o 6 (2, 4, 6"); pacco da 10 per 2": MR‐PINS2‐10
Document Identifier: MR06_MR07_MR08‐mul V1.5 09/15
3
4
5
MR06
2
4 5
6
MR07
7
