4� Drehen Sie den NVR und befestigen Sie die Festplattenschrauben. Bringen Sie
die Abdeckung wieder an und ziehen Sie die Schrauben des NVR an.

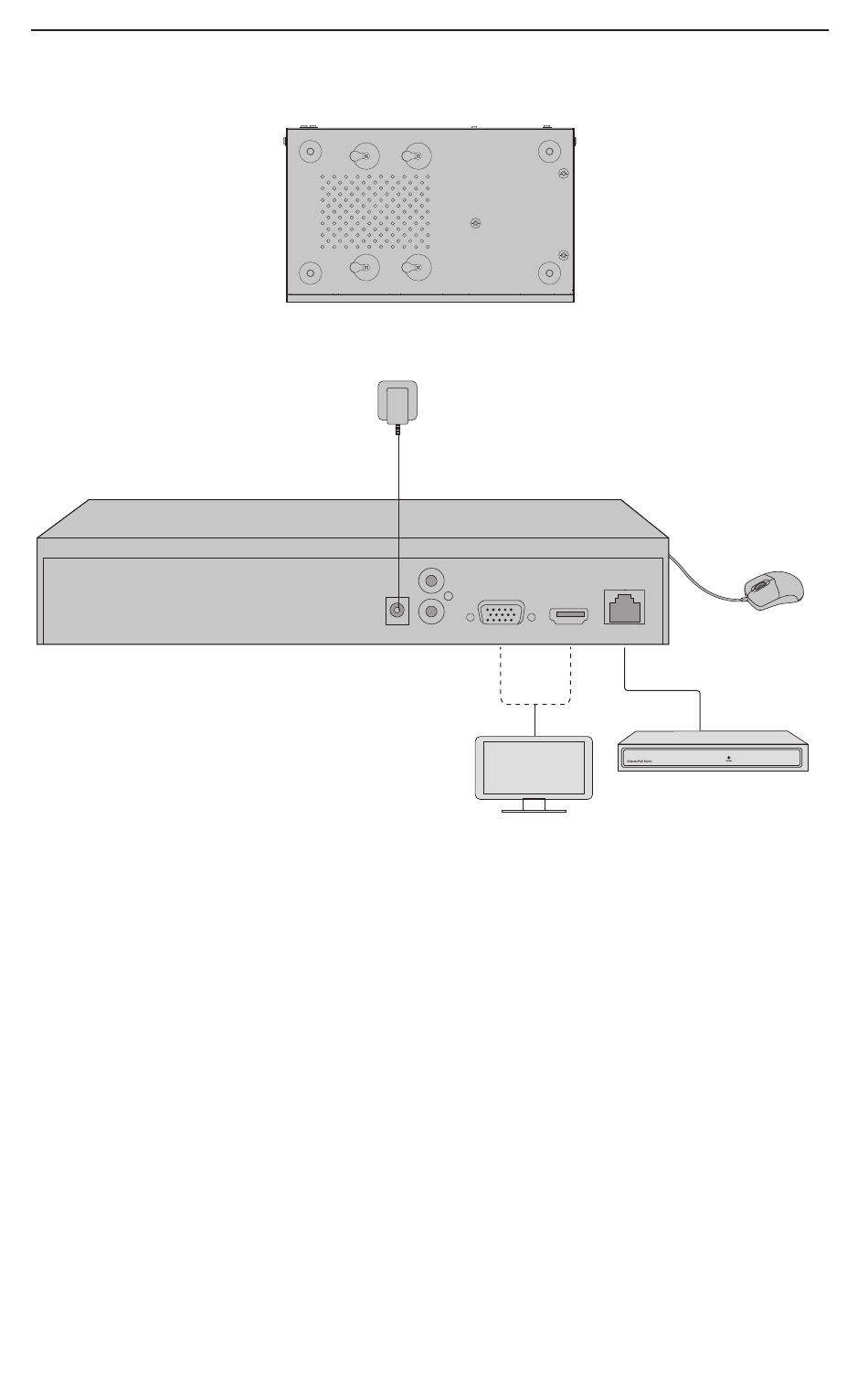

Hardware-Verbindung

1� Schließen Sie Ihren Monitor an den entsprechend passenden HDMI- oder VGA-
Anschluss an�
2� Schließen Sie Ihren Monitor an eine Stromquelle an und schalten Sie ihn ein.
3� Verbinden Sie den LAN-Port des NVRs über ein Netzwerkkabel mit einem
Netzwerkgerät�
4� Schließen Sie die mitgelieferte USB-Maus an die USB-Schnittstelle des NVR
(Vorderseite) an.
5� Schließen Sie das Netzteil an den NVR an.
Vorsichtsmaßnahmen
• Wenn Sie den NVR nach der Installation der Festplatte ausschalten möchten, klicken Sie im
Hauptmenü Ihres Monitors auf die Schaltfläche Ein / Aus. Ziehen Sie den Stecker nicht direkt
heraus.
• Die Eingangsspannung sollte mit den Leistungsanforderungen des Geräts übereinstimmen.
AUDIO IN
POWER AUDIO OUT VGA
NVR
6
HDMI LAN
oder
Netzwerkgerät
Monitor
USB-Maus
