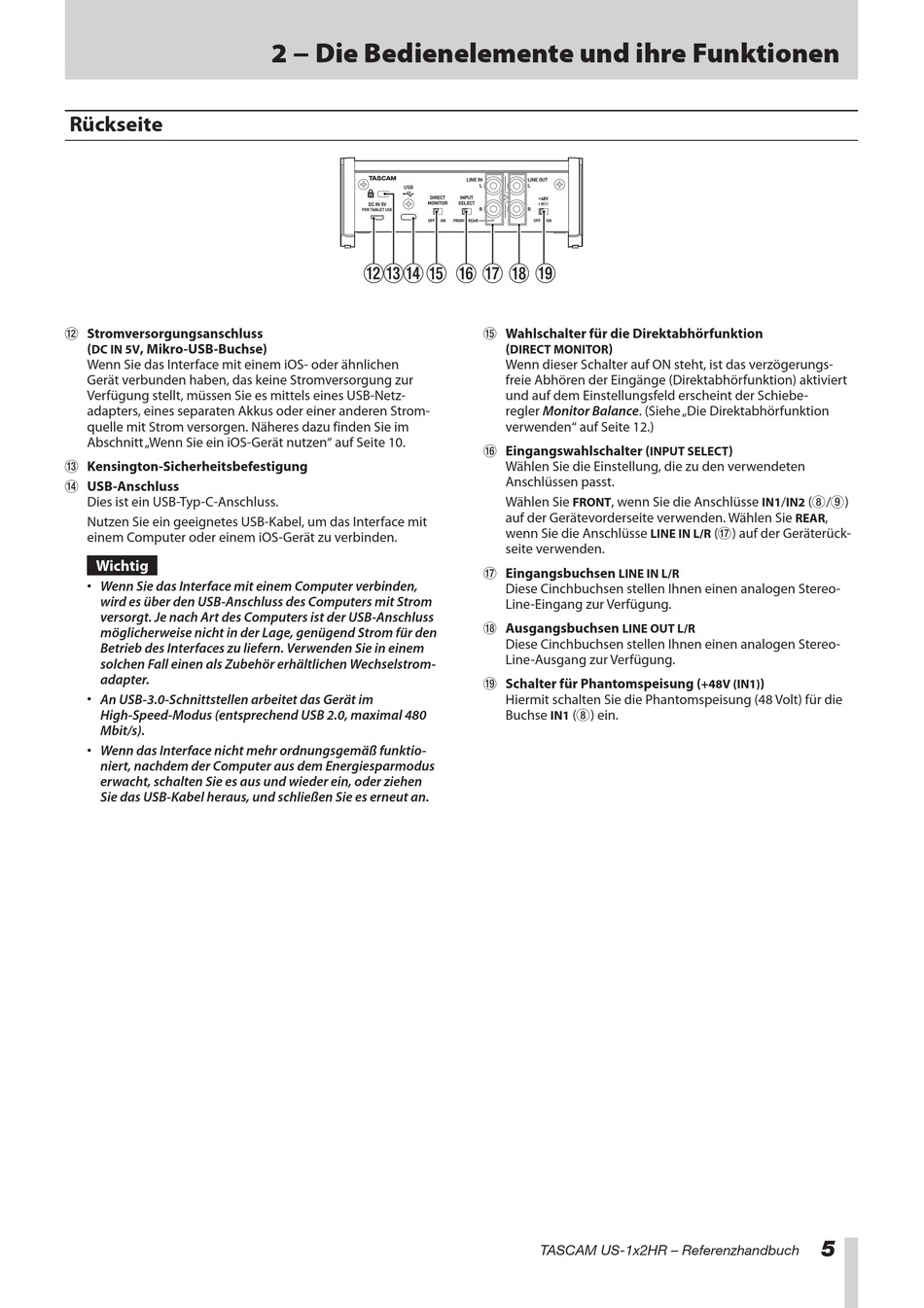

Rückseite
w Stromversorgungsanschluss
(
, Mikro-USB-Buchse)
DC IN 5V
Wenn Sie das Interface mit einem iOS- oder ähnlichen
Gerät verbunden haben, das keine Stromversorgung zur
Verfügung stellt, müssen Sie es mittels eines USB-Netz-
adapters, eines separaten Akkus oder einer anderen Strom-
quelle mit Strom versorgen. Näheres dazu finden Sie im
Abschnitt „Wenn Sie ein iOS-Gerät nutzen" auf Seite 10.
e Kensington-Sicherheitsbefestigung
r USB-Anschluss
Dies ist ein USB-Typ-C-Anschluss.
Nutzen Sie ein geeignetes USB-Kabel, um das Interface mit
einem Computer oder einem iOS-Gerät zu verbinden.
Wichtig
•
Wenn Sie das Interface mit einem Computer verbinden,
wird es über den USB-Anschluss des Computers mit Strom
versorgt. Je nach Art des Computers ist der USB-Anschluss
möglicherweise nicht in der Lage, genügend Strom für den
Betrieb des Interfaces zu liefern. Verwenden Sie in einem
solchen Fall einen als Zubehör erhältlichen Wechselstrom-
adapter.
•
An USB-3.0-Schnittstellen arbeitet das Gerät im
High-Speed-Modus (entsprechend USB 2.0, maximal 480
Mbit/s).
•
Wenn das Interface nicht mehr ordnungsgemäß funktio-
niert, nachdem der Computer aus dem Energiesparmodus
erwacht, schalten Sie es aus und wieder ein, oder ziehen
Sie das USB-Kabel heraus, und schließen Sie es erneut an.
2 − Die Bedienelemente und ihre Funktionen
t Wahlschalter für die Direktabhörfunktion
(
)
DIRECT MONITOR
Wenn dieser Schalter auf ON steht, ist das verzögerungs-
freie Abhören der Eingänge (Direktabhörfunktion) aktiviert
und auf dem Einstellungsfeld erscheint der Schiebe-
regler Monitor Balance. (Siehe „Die Direktabhörfunktion
verwenden" auf Seite 12.)
y Eingangswahlschalter (
INPUT SELECT
Wählen Sie die Einstellung, die zu den verwendeten
Anschlüssen passt.
Wählen Sie
, wenn Sie die Anschlüsse
FRONT
auf der Gerätevorderseite verwenden. Wählen Sie
wenn Sie die Anschlüsse
LINE IN L/R
seite verwenden.
u Eingangsbuchsen
LINE IN L/R
Diese Cinchbuchsen stellen Ihnen einen analogen Stereo-
Line-Eingang zur Verfügung.
i Ausgangsbuchsen
LINE OUT L/R
Diese Cinchbuchsen stellen Ihnen einen analogen Stereo-
Line-Ausgang zur Verfügung.
o Schalter für Phantomspeisung (
Hiermit schalten Sie die Phantomspeisung (48 Volt) für die
Buchse
(8) ein.
IN1
TASCAM US-1x2HR – Referenzhandbuch
)
/
(8/9)
IN1
IN2
,
REAR
(u) auf der Geräterück-
)
+48V (IN1)
5
