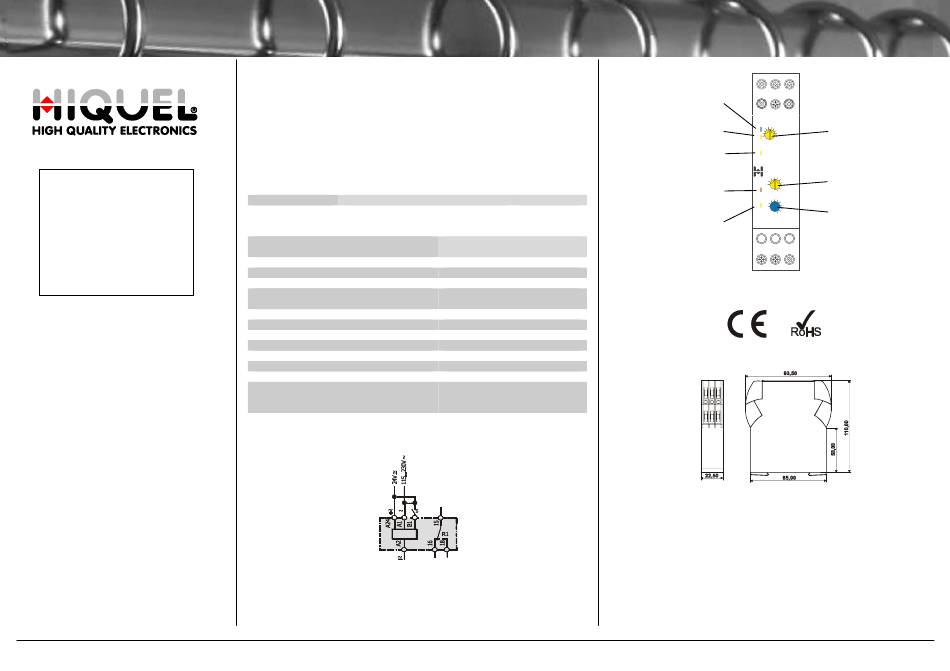

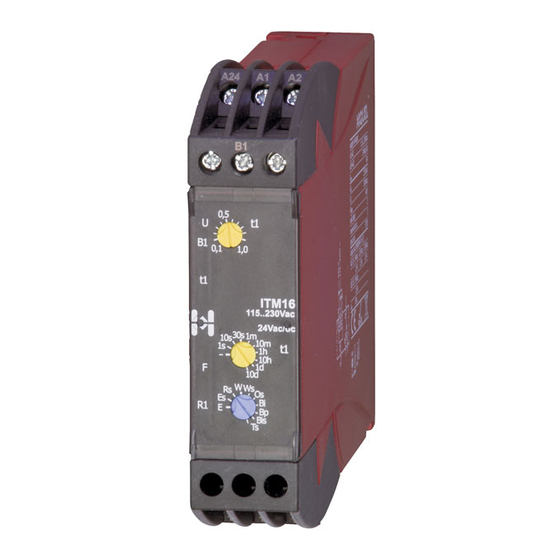

Zeitrelais / Time-Relais – in-case – Multifunktionsrelais / Multi-function timing relay – ITM16
in-case
Multifunktionsrelais /
Multi-function timing relay
ITM 16
HIQUEL GmbH
Bairisch Kölldorf 266
8344 Bad Gleichenberg
AUSTRIA
Tel.: +43-(0)3159-3001
Fax: +43-(0)3159-3001-4
Email: hiquel@hiquel.com
http://www.hiquel.com
01.11
Die veröffentlichten Beiträge in dieser Unterlage sind urheber-
rechtlich geschützt. Ihre auch nur auszugsweise Vervielfältigung
und Verbreitung ist ausnahmslos nur mit vorheriger schriftlicher
Zustimmung des Herausgebers gestattet. Die HIQUEL GmbH
sowie die Autoren können für eventuell vorhandene Fehler keine
Haftung jeweiliger Art für fehlerhafte Angaben und deren Folgen
übernehmen.
This documentation and the accompanying illustrations are
copyrighted. This manual may not be copied in part or whole in
any form including electronic media without the written consent of
HIQUEL GmbH. The editors and publishers accept no responsibil-
ity for any inadvertent omission of entries or for typographical or
other errors herein. Nor can they be held responsible or liable for
consequences arising from any errors herein.
BESCHREIBUNG / FEATURES
•
Multifunktionszeitrelais
•
Zoomspannungsversorgung
•
9 wählbare Zeitbereiche (1s -10d)
•
10 wählbare Zeitfunktionen
•
Ausgangsrelais mit 1 Wechsler
•
LED Anzeige für Versorgungsspan-
nung, Fehler, Status des Ausgangsre-
lais, Steuerkontakt und Timer
•
Gehäusebreite: 22,5mm klemmbar
BESTELLDATEN / ORDERING INFORMATION
Artikel / Article Nennspannung / nominal voltage
ITM16 24Vac/dc / 115..230Vac
TECHNISCHE DATEN / SPECIFICATION
Spannungsbereich /
supply voltage variation
Zulässige Frequenz / frequency range
Einschaltdauer / duty cycle
Wiederholgenauigkeit / repeat accuracy
Ausgangsstufe /
output relay specificatuion
Ue/Ie AC-15*
Ue/Ie DC-13*
Lebensdauer / expected lifetime
Mechanisch / mechanical
Elektrisch / electrical
Schrauben / screws
Anzugsdrehmoment / screw tight. torque
Arbeitsbedingungen /
operating conditions
ANSCHLUSS / CONNECTION BLOCK DIAGRAM
Copyright © 2008 by HIQUEL GmbH, Bairisch Kölldorf 266, 8344 Bad Gleichenberg, AUSTRIA. Alle Rechte vorbehalten, All rights reserved.
•
Multi-function timing relay
•
All common supply voltages on one unit
•
9 selectable time ranges (1s -10d)
•
10 selectable timing functions
•
SPCO configuration
•
LED indication for power supply, failure,
output relay status, control contact and
timer
•
22,5mm DIN rail mount housing
6VA / 1W
Nennspannung / nominal voltage
-20%..+10%
48 - 63 Hz
100%
<1%
max. 6A 230V~
24V/1,5A 115V/1,5A 230V/1,5A
24V/1,5A
1 Wechsler / SPCO
6
10 x 10 Schaltspiele / operations
5
1 x 10 Schaltspiele / operations
Pozidrive 1
0,6...0,8Nm
-20 bis +60 C
nicht kondensierend
non condensing
* EN 60947-5-1 VDE 0435
A24 A1 A2
B1
Spannungsversorgung OK /
Supply voltage OK
0,5
Externer Steuerkontakt t1
U
External control contact
B1
0,1 1,0
Zeit aktiv / Timer active t1
ITM16
115..230Vac
24Vac/dc
30s 1m
10s
10m
1s
1h
-
10h
Fehleranzeige / Error indicator 1d
F
10d
W Ws
Rs
Os
Es
Bi
R1
E
Bp
Bis
Ts
Ausgangsrelais aktiv /
Output relay active
18 15 16
ZULASSUNG & KENNZEICHNUNG / TYPE APPROVAL INFORMATION
ABMESSUNGEN / DIMENSIONS (mm)
MONTAGE / MOUNTING
Die Montage ist mittels Schnapp-Befestigung Lever opens the spring clip on the base to
auf einer symmetrischen Hutschiene nach mount device on a symmetrical DIN rail
DIN EN 50022 vorzunehmen. Die Geräte according to DIN EN 50022. The devices are
sind für dicht an dicht Montage bei einer suitable for mounting side by side without an
Umgebungstemperatur von -20 bis + 60°C air gap with an ambient temperature range
geeignet. from -20 to + 60°C.
Zeiteinstellung /
Time adjustment
Zeitbereich / Time range
t1
Funktionswahl /
Time function setting
1
