wireXpert BenUtzeroBerfLäcHe

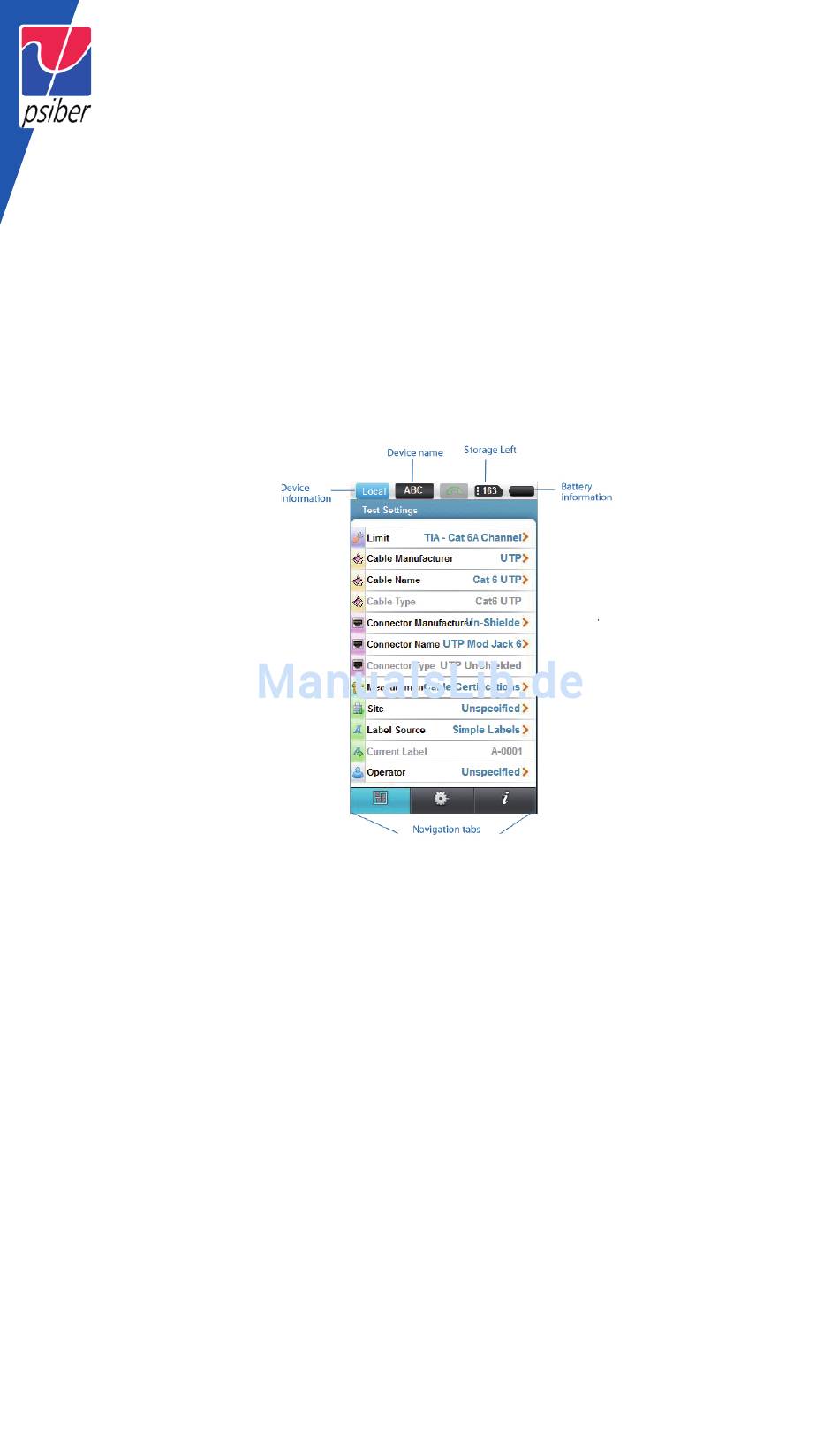

Bildschirmaufteilung
Alle Bildschirme des WireXpert sind berührungsempfindlich und in jeweils
drei Bereiche aufgeteilt. Der Informationsbereich am oberen Bildschirmrand
umfasst Geräteinformationen, Gerätenamen etc. Darunter befindet sich der
Funktionsbereich, der es dem Anwender ermöglicht verschiedene Funktionen
im Gerät auszuführen. Mit den Navigationstasten im Funktionsbereich lassen
sich die Benutzerbildschirme logisch unterteilen.
Der Bereich für den Direktzugriff unterhalb des Displays bietet die Möglichkeit,
mit nur einem Tastendruck direkt auf wichtige Funktionen wie Autotest, Daten-
bank ansehen/bearbeiten etc. zuzugreifen.
Das ein-tasten-Konzept
Der Grundgedanke hinter der intuitiven Benutzeroberfläche des WireXpert
ist die Einfachheit seiner Bedienung. Die Mehrzahl der Anwender wird den
WireXpert in diesen vier speziellen Einsatzvarianten nutzen.
1. Einen Zertifizierungstest oder den Autotest durchführen
2. Den Autotest auf verschiedene Grenzwerte und Kabel konfigurieren,
die zertifiziert werden sollen.
3. Im Gerät gespeicherte Daten verwalten, gespeicherte Ergebnisse
ansehen, Aufzeichnungen bearbeiten oder löschen etc.
4. Andere Funktionen oder Tools für erfahrene Anwender bei der
Fehlersuche in der Installation.
