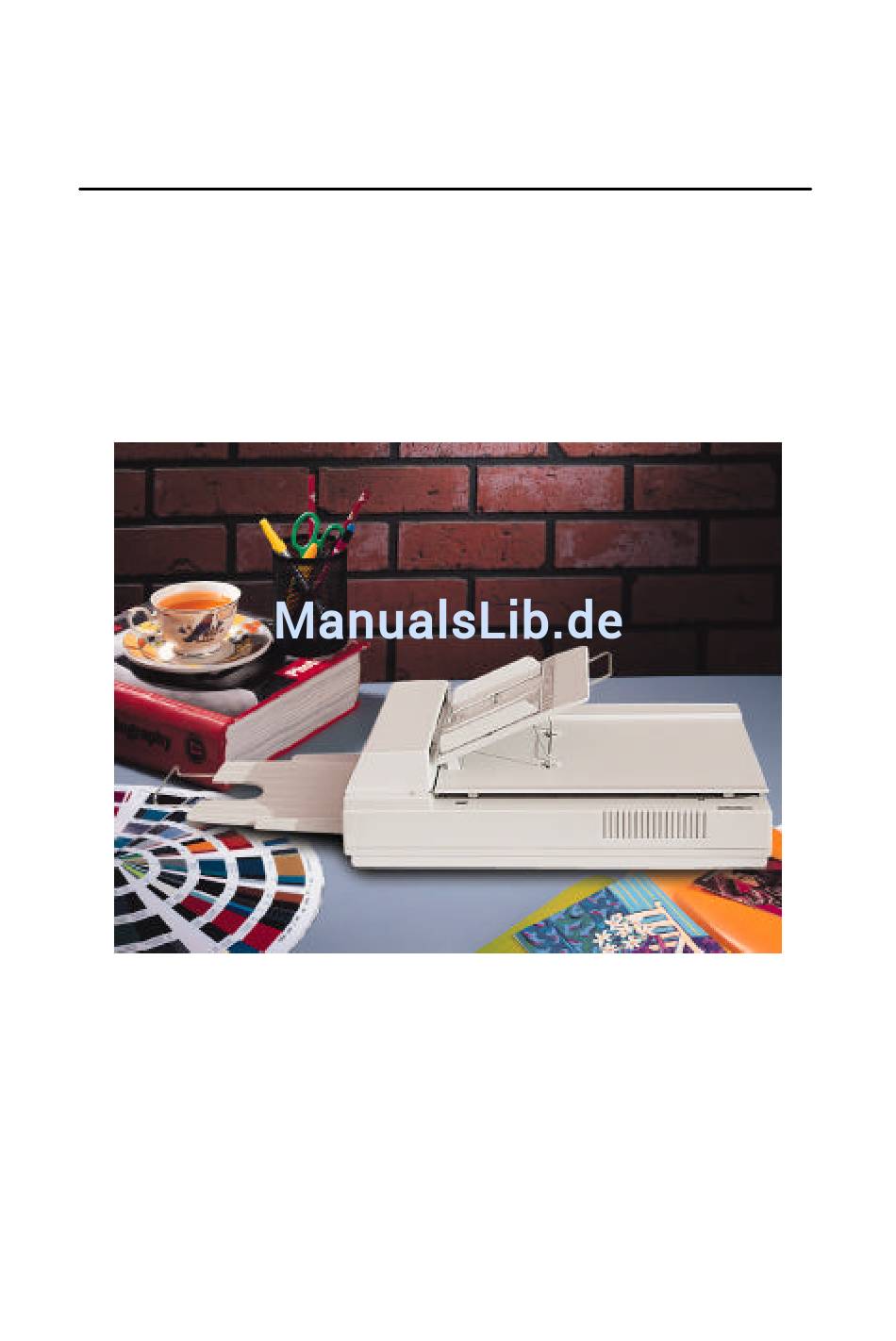

- Seite 1 Benutzerhandbuch für AV810C/AV815C/820C/880C Dokumenten/Bild-Scanner (Dok.-Nr. 250-0070-03) Rev. C Avision Inc.
- Seite 2 Weise ohne die vorherige schriftliche Genehmigung von Avision Inc. verboten. Eingescannte Materialien unterliegen vielleicht dem Schutz durch Staatsgesetze oder andere Kodizes. Der Kunde allein trägt die Verantwortung für den Umgang mit Scanvorlagen.
-
Seite 3: Garantiebestimmungen
Garantiebestimmungen Informationen diesem Dokument sind steten Änderungen, die nicht zuvor angekündigt werden müssen, unterworfen. Hersteller übernimmt keine immer geartete Verantwortung in Bezug auf die vorliegenden Handbücher, einschließlich, doch nicht beschränkt auf Garantie der Handelstauglichkeit und Tauglichkeit für bestimmte Zwecke. Der Hersteller kann für Fehler in diesem Handbuch, Unfall- oder Folgeschäden in Zusammenhang mit der Bereitstellung, Leistung oder Benutzung dieser Dokumentationsmaterialien nicht haftbar gemacht werden. -
Seite 4: Fcc-Zulassungsbestätigung
FCC-Zulassungsbestätigung Dieses Gerät wurde getestet und den Beschränkungen für Digitalgeräte der Klasse B nach Teil 15 der FCC- Regelungen für konform befunden. Diese Beschränkungen wurden mit dem Ziel entworfen, einen vernünftigen Schutz vor schädlichen Interferenzen bei der Aufstellung in einem Haushalt zu bieten. Dieses Gerät erzeugt, verwendet kann... -
Seite 5: Inhaltsverzeichnis
Inhalt 1. EINFÜHRUNG .................1-1 2. INSTALLATION UND ANSCHLÜSSE ........2-1 2.1 TRANSPORTSICHERUNG ..........2-2 2.2 ADF-PAPIEREINZUGSSCHACHT (ABBILDUNG 2-4) ..2-7 2.3 DOKUMENTE EINLEGEN ..........2-9 2.4 DER KABELANSCHLUß...........2-12 2.5 INSTALLATION DER SCSI-KARTE........2-14 2.5.1 PC-BENUTZER............2-14 3. TREIBERINSTALLATION ............3-1 3.1 MACINTOSH ..............3-1 3.2 PC ..................3-3 4. BEDIENUNG DES SCANNERS..........4-1 4.1 BILDTYPEN................4-4 4.2 AUFLÖSUNG ..............4-6 4.3 BILDSTEUERUNG .............4-7... -
Seite 6: Einführung
EINFÜHRUNG Wir bedanken uns bei Ihnen für den Kauf des Dokumenten- Scanners. Lesen Sie bitte dieses Handbuch, bevor Sie den neuen Scanner installieren und in Betrieb nehmen. Es werden hier die richtigen Anweisungen zum Auspacken, Installieren, Inbetriebnehmen und Warten des Scanners aufgeführt. Abbildung 1-1 zeigt, wie der Scanner verpackt ist. - Seite 7 Styropor Dokumenten- Scanner Styropor Benutzer-handbuch Interface Card Signal Cable Netzkabel Karton Papier-Ausgabefach Abbildung 1-1 - Scanner-Versandkarton...
-
Seite 8: Installation Und Anschlüsse
INSTALLATION UND ANSCHLÜSSE Nehmen Sie den Scanner vorsichtig aus dem Karton heraus und prüfen Sie seinen Inhalt anhand der “Prüfliste”. Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte sofort an Ihren autorisierten Händler vor Ort. Vorsichtsmaßnahmen: Stellen Sie den Scanner nicht ins Sonnenlicht. Wird er direkter Sonnenbestrahlung oder übermäßiger Hitze ausgesetzt, kann er beschädigt werden. -
Seite 9: Transportsicherung
TRANSPORTSICHERUNG Der Scanner besitzt eine Halterung zur Verriegelung der Trägermechanik für einen Transport. Vor Inbetriebnahme des Scanners muß sich diese Halterung in Betriebsposition befinden. Hinweis: Wird der Scanner noch vor Entfernung der Halterung eingeschaltet, leuchtet Anzeige für PAPIERSTAU. Schalten Sie jetzt den Scanner aus, ziehen Sie alle Kabel heraus und entfernen Sie die Transportsicherung anhand folgender Anweisungen. - Seite 10 Transportposition Abbildung 2-1 - Die Transportsicherung entfernen Betriebsposition Abbildung 2-2 - Die Transportsicherung befestigen...
- Seite 11 Transportsicherung wieder anbringen Möchten Sie den Scanner an einem anderen Ort aufstellen, sollten Sie die Transportsicherung wieder anbringen, um die interne Mechanik des Scanners nicht zu beschädigen. Bringen Sie die Transportsicherung anhand folgender Anweisungen wieder an. Schalten Sie den Scanner über den Ein/Ausschalter aus.
- Seite 12 SCSI-Interface-Gerät-ID Sind mehrere Geräte an Ihre SCSI-Kette angeschlossen, müssen Sie den SCSI-ID-Wahlschalter an der Rückseite des Scanner einstellen. Diese Einstellung weist dem Scanner ein bestimmtes “Gerät-ID” zu. Entsteht daraufhin ein Konflikt mit einem vorhandenen SCSI-Gerät, stellen Sie bitte ein neues ID ein (siehe Abbildung 2.3).
- Seite 13 Terminator SW SCSI-ID-Wahlschalter Abbildung 2-3 - Die SCSI-ID einstellen...
-
Seite 14: Adf-Papiereinzugsschacht (Abbildung 2-4)
ADF-PAPIEREINZUGSSCHACHT (ABBILDUNG 2-4) Heben Sie die rechte Seite des Papiereinzugs bis auf ca. 45 Grad hoch. ii). Ziehen Sie den Drahtfuß unter dem Papiereinzug nach unten •. iii). Stecken Sie den Drahtfuß in die Klemmen auf dem Dokumentendeckel ‚. iv). Ziehen Sie die Verlängerung des Papiereinzugs bis zur gewünschten Länge heraus. - Seite 15 ADF-Ausgabefach (Abbildung 2-5) Halten Sie das Ausgabefach in einem Winkel, wie in Abbildung 2-5 dargestellt ist. ii). Stecken Sie die drei Vorsprünge an der Papierausgabe in die drei Schlitze am ADF •. iii). Setzen Sie die Papierausgabe vorsichtig ab ‚. Achten Sie darauf, daß...
-
Seite 16: Dokumente Einlegen
DOKUMENTE EINLEGEN Für das Scannen in Flachbettweise. Dokumente, die sich nicht mit dem ADF scannen lassen, können zum Scannen auf das Flachbett gelegt werden. (Siehe Abbildung 2-6). Legen Sie das zu scannende Dokument mit der Bildseite nach unten auf das Dokumentenglas. Positionieren Sie das Dokument so, daß... - Seite 17 Scannen mit dem ADF Blätter in Standardgröße können mit dem ADF automatisch gescannt werden. Siehe Abbildung 2-7. Damit sich während des automatischen Dokumenteneinzugs kein Papier stauen kann, fächern Sie die Dokumente vor dem Einlegen. ii). Heben Sie das Symmetrierdraht hoch und legen Sie die zu scannenden Dokumente mit der Bildseite nach unten in den ADF-Papiereinzugsschacht, wobei die Kopfseite in den Schlitz der Einzugsautomatik kommt.
- Seite 18 Linke Führung Rechte Führung Symmetrierdraht Right guide Dokument (leere Seite) ADF-Papiereinzugsschacht Größenmaß für Dokumente Abbildung 2-7 - Papier im ADF einlegen 2-11...
-
Seite 19: Der Kabelanschluß
DER KABELANSCHLUß Schalten Sie den Scanner aus Der Ein/Ausschalter befindet sich an der rechten Scannerseite. Drücken Sie auf die mit “O” markierte Seite, um den Scanner auszuschalten. Schalten Sie den Scanner ein Drücken Sie auf die mit “³”markierte Seite, um den Scanner einzuschalten. - Seite 20 SCSI-Kabel (To Computer SCSI port) SCSI-Kabel(To another SCSI device) Netzkabel Abbildung 2-8 - SCSI-Kabelanschlüsse Abbildung 2-9- SCSI-Kabelanschlüsse 2-13...
-
Seite 21: Installation Der Scsi-Karte
INSTALLATION DER SCSI-KARTE 2.5.1 PC-benutzer 2.5.1.1 Adaptec SCSI-karte Installation der Hardware Schalten Sie Ihren Computer aus. Stecken Sie die SCSI-Karte in einen freien Steckplatz Ihres Computers und achten Sie darauf, diese fest anzuschrauben. Schalten Sie Ihren Computer ein. Installation der Software Windows 3.1 Wird Ihrem Scanner eine Adaptec AVA-1505Ae mitgeliefert, dann wird der Treiber der SCSI-Karte während der... - Seite 22 Windows NT Klicken Sie auf Start>Einstellung>Systemsteuerung. Wählen Sie dann “SCSI Adapter” im Menü der Systemsteuerung. Das Dialogfeld “SCSI Adapter” wird angezeigt. Klicken Sie auf Driver. Wählen Sie “Add” und “Select manufacturer and SCSI adapter”. Wählen Sie “Adaptec” als den Hersteller und “AIC- 6X60 ISA Single Chip SCSI Controller”...
-
Seite 23: Treiberinstallation
Scanner betrieben werden soll, auf dem Rechner ein, z.B. Omnipage, PhotoShop, etc. Legen Sie die Diskette “Avision Driver Kit V.x.x” in Ihr Diskettenlaufwerk. Das Programm »Avision Driver Kit Vx.xx « erscheint, wie in Abb. 3-1 gezeigt. Lesen Sie »Read Me First«, um wichtige Informationen, die erst... - Seite 24 7. Wenn Sie OCR-Programme wie OmniPage, Xerox TextBridge, Type Reader, etc., verwenden wollen, installieren Sie den ISIS-Treiber. Beim ISIS-Treiber handelt es sich um eine Datei mit dem Namen “Avision Scan.” Wählen Sie den “Chooser”aus dem “Apple ” Menü. Ein Dialogfeld wie in Abb. 3-4 erscheint: Wählen Sie »Avision Scan«...
- Seite 25 Abb. 3-2 AV Kit Installer Abb. 3-1 Avision Driver Kit Abb. 3-4 Chooser Abb. 3-3 Orderauswahl...
- Seite 26 Die Einrichtung der Treiber mit dem Installationsprogramm funktioniert auf folgende Weise: 1. Führen Sie Windows 3.1 oder Windows 95 aus. 2. Legen Sie die Avision PaperCom Supreme CD ins CD-Laufwerk. Windows 3.1 oder Windows 3.11 3. Wählen Sie »Ausführen« aus dem Datei-Menü. Geben Sie d:\driver\scsi.exe ein (d steht für das CD-Laufwerk).
- Seite 27 Windows 95 Avision PaperCom Supreme CD läuft automatisch nach dem Einlegen. Folgen Sie den Anweisungen auf dem Bildschirm. Wenn das Programm nicht automatisch startet, wählen Sie »Ausführen« aus dem Start-Menü. Geben Sie d:\driver\scsi.exe ein (d steht für das CD-Laufwerk). Klicken Sie auf »OK«.
-
Seite 28: Bedienung Des Scanners
BEDIENUNG DES SCANNERS Macintosh 1. Führen Sie das gewünschte Anwendungsprogramm aus. Wählen Sie Einlesen (Import) aus dem Datei-Menü. 2. Wählen Sie aus dem Untermenü von Einlesen den Eintrag »MrScan«. Die Mac-Benutzerschnittstelle des Scanners erscheint. 3. Legen Sie das Dokument Aufsicht nach unten auf die Glasplatte. - Seite 29 1. Öffnen Sie die gewünschte Anwendung und wählen Sie Quelle wählen aus dem Datei-Menü. Ist dieser Befehl nicht vorhanden, lesen Sie bitte im Benutzerhandbuch zur Anwendung betreffend des richtigen Einsatzes von TWAIN-Treibern nach. 2. Es erscheint ein Dialogfeld mit den verschiedenen TWAIN-Quellen, die auf Ihrem Rechner zur Verfügung stehen.
- Seite 30 Abb. 4-2 Avision TWAIN-Benutzerschnittstelle...
-
Seite 31: Bildtypen
Der dokumenten-scanner kann Vorlagen und Diapositive einlesen. Wählen Sie die gewünschte Vorlage auf dem Programm. Siehe Abb. 4-3 weiter unten. Abb. 4-3 Vorlagen 4.1 BILDTYPEN Wählen Sie in der Avision TWAIN- Benutzerschnittstelle den gewünschten Bildtyp für Ihre Ansprüche. Abb. 4-4 Bildtyp... - Seite 32 Die einzelnen Bildtypen werden im Folgenden beschrieben: Zeichnung Dieser Modus liest nur Schwarz und Weiß ein. Dazwischen liegende Graubereiche werden entweder schwarz oder weiß erkannt. Halbton »Halbton« simuliert verschiedene Graustufen durch Variierung der Übergangsschwelle in einer S/W-Matrix (Rasterung). Grau (1024 Graustufen) Der Scanner erkennt jeden Punkt das Bildes als einer bestimmten Graustufe zugehörig.
-
Seite 33: Auflösung
4.2 AUFLÖSUNG Die Auflösung bestimmt die Qualität des digitalisieren Bildes. Die Auflösung wird by Punkten pro Zoll, dpi, gemessen. Je höher die dpi-Zahl, desto höher die Auflösung und desto größer die Datei. Ab einer bestimmten dpi-Zahl wird die Bildqualität nicht mehr wesentlich verbessert, sondern macht nur die Dateien unnötig groß... -
Seite 34: Bildsteuerung
BILDSTEUERUNG Helligkeit Kontrast Gamma Lichter Schatten Farbbalance Farbbalance, Intensität Sättigung Helligkeit: Bestimmt den Helligkeitsgrad eines Bildes. Je höher der Wert, desto heller das Bild. Kontrast: Regelt den Unterschied zwischen den hellsten und dunkelsten Tönen im Bild. Je höher der Kontrast, desto größer die einzelnen Farb- oder Graustufen. - Seite 35 Autom. Abgleichung (Mac) Regelt automatisch Lichter und Schatten und optimiert damit das Erscheinungsbild der Vorlage. Erweiterte Einstellungen: (PC) Zur Verschärfung Ihres Texts oder Ihrer Zeichnung anklicken, Hintergrundfarbe R(Rot), G(Grün) oder B(Blau) zu entfernen. Negativ: Dieser Befehle kehrt die Helligkeits- und Farbwerte in einem Bild um.
- Seite 36 (Mac) Farbgleiche: Ändert die Farbqualität eines Bildes, so daß dies eher dem Original entspricht. Diese Funktion verwendet Normeinstellungen. Schärfe: Optimiert die Bildschärfe. Dieser Eintrag enthält mehrere Auswahlmöglichkeiten.
- Seite 37 Moiré entfernen: Entfernt die Moirémuster, die meist beim Scannen von gerasterten Vorlagen entstehen. Ohne Moiré entfernen Nach dem Moiré entfernen 4-10...
-
Seite 38: Scannen
SCANNEN Vorschau: Bietet eine Vorschau auf die eingelegte Vorlage. Einlesen: Scannt den Bereich mit den eingestellten Parametern. Verlassen: Beendet den laufenden Vorgang. Wie im nachstehenden Bild gezeigt, können Sie den Scanbereich durch Verschieben vier Hilfslinien bestimmen. Hilfslinien Vorschaubereich 4-11... -
Seite 39: Wartung
WARTUNG DEN ADF REINIGEN Ihr Scanner wurde so gebaut, daß er keiner Wartung bedarf. Um beste Bildqualität und Leistung zu gewährleisten, sollte er jedoch gelegentlich gereinigt werden. Im Laufe der Zeit sammeln sich Tintenreste, Tonerpartikel oder Papierstaub Separierung Einzugsrollen an. In diesem Fall kann der Scanner Dokumente nicht mehr glatt oder nicht mehr mehrere Dokumente einziehen. - Seite 40 iii) Wischen Sie das Separierungs-Pad von oben nach unten ab. Achten Sie darauf, nicht in den Greiffedern hängenzubleiben. Schließen Sie den ADF. Ihr Scanner kann jetzt wieder in Betrieb genommen werden. Separierungs-Pad Einzugsrollen Flachbett(Glass) Abbildung 5-1 - Den ADF und den Dokumentendeckel öffnen...
-
Seite 41: Das Glas Reinigen
DAS GLAS REINIGEN Die Reinigungsschritte sind: Tränken Sie ein Wattestäbchen in Isopropylalkohol (95%). Öffnen Sie den ADF und den Dokumentendeckel, wie in Abbildung 3-2 dargestellt ist. Wischen Sie das Glas des Flachbettbereichs und des ADF-Bereichs durch seitliche Bewegungen mit dem Wattestäbchen ab. iii) Schließen Sie den ADF und den Dokumentendeckel. -
Seite 42: Ersetzen Des Unterlegblocks Für Den Papiereinzug
ERSETZEN DES UNTERLEGBLOCKS FÜR DEN PAPIEREINZUG Nach ungefähr 150000 Seiten kann es vorkommen, daß die Feder des Unterlegblocks im Papiereinzug versagt und es zu Problemen beim Papiervorschub kommt. In diesem Fall sollten Sie den Unterlegblock durch einen neuen ersetzen. Wenden Sie sich zum Bestellen des Moduls an den Händler, und folgen Sie dann den nachstehenden Anweisungen: Entfernen... - Seite 43 Montage 1. Nehmen Sie den neuen Unterlegblock aus dem Karton. 2. Halten Sie den oberen Teil der Klammer und führen Sie sie vorsichtig auf den Halter, wie in Abbildung 2 gezeigt. Unterlegblock Oberer Teil der Halter Klammer Abb. 2 Einbau des Unterlegblocks...
-
Seite 44: Fehlerbehebung
FEHLERBEHEBUNG Beim Einschalten führt der Scanner immer automatisch einen einfachen Eigentest aus. Hierdurch werden wesentliche Systemfehler im Scanner erkannt. Bei Initialisierung des Tests blitzt das LED. Nach Abschluß des Tests erleuchtet das LED. Treten beim Betrieb Ihres Scanners Probleme auf, prüfen Sie ihn bitte anhand folgender Hinweise zur Fehlerbehebung. - Seite 45 Frage: Papier staut sich während des Scannens. Antwort: a) Öffnen Sie den ADF. b) Ziehen Sie das gestaute Papier vorsichtig heraus. c) Schließen Sie den ADF. Frage: Mehr als ein Blatt Papier wurde vom Scanner eingezogen. Antwort: a) Öffnen Sie den ADF. b) Entfernen Sie die eingezogenen Papierblätter.
- Seite 46 Frage: Scanner erzeugt beim Einschalten Geräusche und er läßt sich nicht in Betrieb nehmen. Antwort: Es gibt zwei mögliche Ursachen: Sie haben vergessen, die Transportsicherung aus dem Scanner zu nehmen. Entfernen Sie bitte zuerst die Transportsicherung. b) Sie haben den Scanner nicht auf einen flachen Schreibtisch gestellt.
- Seite 47 Frage: Es ist kein Problem, das Bild vom Scanner zu übernehmen, doch bricht der Scanner oder das System beim Scannen oft zusammen. Antwort: Prüfen Sie bitte folgendes: Das Kabel muß fest angeschlossen sein. Es dürfen nur zwei SCSI-Abschlüsse an Ihrer SCSI-Kette angeschlossen sein. Ein Abschluß...
-
Seite 48: Papierstau Im Adf
PAPIERSTAU IM ADF Gehen Sie bei einem Papierstau folgendermaßen vor: Betätigen Sie die Taste an der linken Vorderseite des Scanners, die in Abbildung 6-1 als Pfeil A dargestellt ist. Der ADF-Deckel entriegelt sich. Klappen Sie den ADF-Deckel in Pfeilrichtung B ganz auf. - Seite 49 Dokument (leere Seite) Abbildung 6-2 - ADF-Papierstau - Das Papier entfernen...
-
Seite 50: Technischer Kundendienst
6.3 TECHNISCHER KUNDENDIENST Technischer Kundendienst für Avision-Scanner wird vom Avision Technical Assistance Center (ATAC) bereitgestellt. Bevor Sie sich ans ATAC wenden, notieren Sie sich folgende Daten: * Seriennummer und Revisionsnummer des Scanners (auf der Unterseite des Geräts); * Hardwarekonfiguration (z.B., Prozessor, RAM, Festplattenspeicherplatz, etwaige Steckkarten...) ;... -
Seite 51: Technische Daten
TECHNISCHE DATEN Alle Daten können ohne Ankündigung geändert werden. Folgendes Papier läßt sich vom ADF nicht richtig einziehen: Papier mit befestigter Büro- oder Heftklammer Papier, auf dem Tinte nicht ganz trocken ist Papier, das eine unterschiedliche Stärke aufweist, wie Briefumschläge Stark zerknittertes, eingerolltes, gefaltetes oder gerissenes Papier Pauspapier... -
Seite 52: Spezifikationen Av800C Series
Farbe in 1 Durchlauf Flachbett mit integriertem ADF Scanmodus 30-Bit-Farbe 10-Bit-Graustufe Liniengrafik Halbton (64 Stufen) Fehlerdiffusion (Einzelbit) Optische Auflösung n AV810C/815C/820C 300 x 600 dpi n AV880C 600 x 1200 dpi v Leuchstofflampe mit kalter Kathode Lichtquelle ADF-Aufnahmekapazität 50 Seiten ADF-Scangeschwindigkeit n AV810C 10 PPM(200 dpi, B&W)
