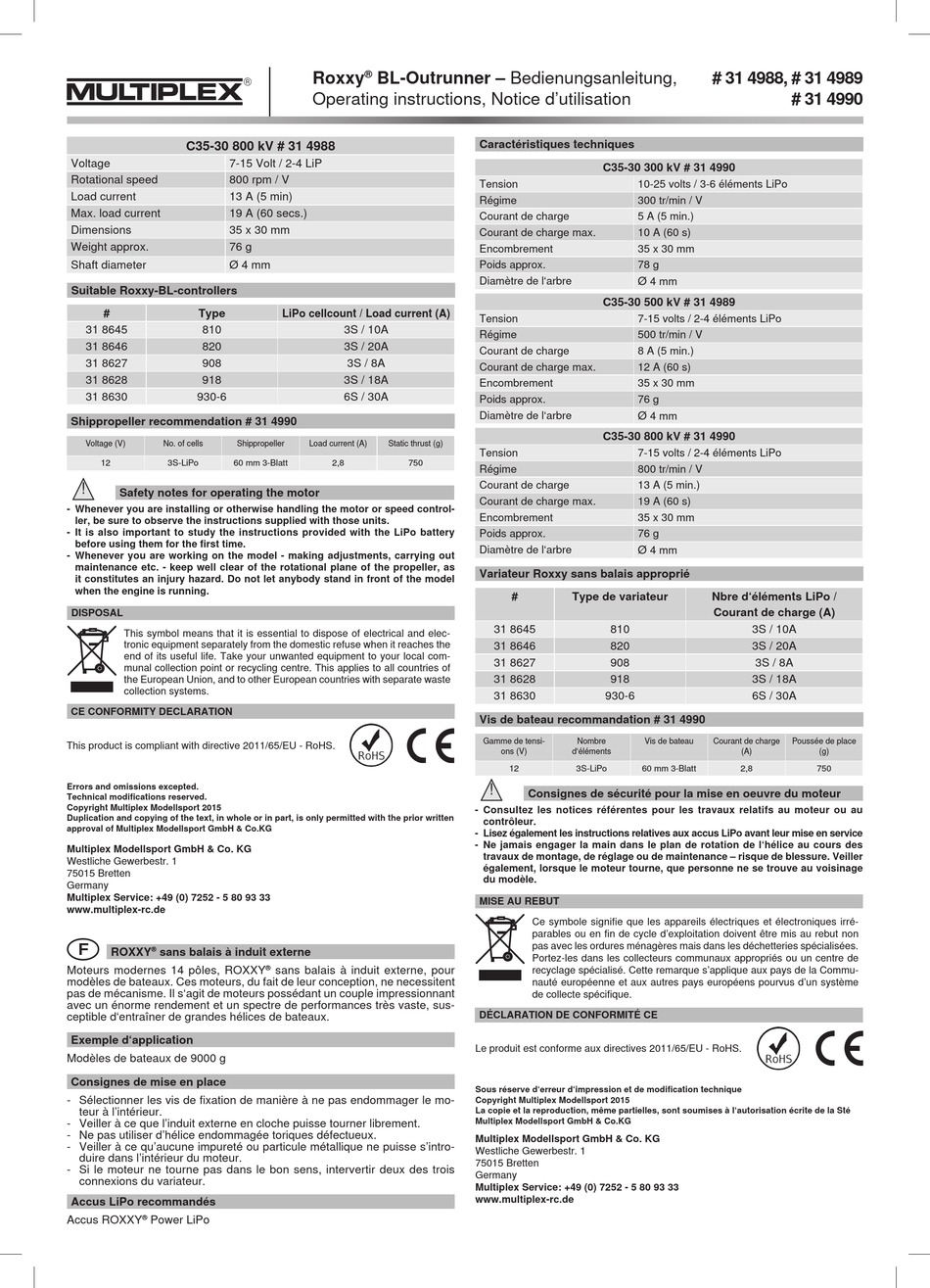

Multiplex Roxxy BL Bedienungsanleitung Seite 2

C35-30 800 kV # 31 4988
Voltage 7-15 Volt / 2-4 LiP
Rotational speed 800 rpm / V
Load current 13 A (5 min)
Max. load current 19 A (60 secs.)
Dimensions 35 x 30 mm
Weight approx. 76 g
Shaft diameter Ø 4 mm
Suitable Roxxy-BL-controllers
# Type
31 8645 810
31 8646 820
31 8627 908
31 8628 918
31 8630 930-6
Shippropeller recommendation # 31 4990
Voltage (V) No. of cells Shippropeller
12 3S-LiPo 60 mm 3-Blatt
!
Safety notes for operating the motor
- Whenever you are installing or otherwise handling the motor or speed control-
ler, be sure to observe the instructions supplied with those units.
- It is also important to study the instructions provided with the LiPo battery
before using them for the first time.
- Whenever you are working on the model - making adjustments, carrying out
maintenance etc. - keep well clear of the rotational plane of the propeller, as
it constitutes an injury hazard. Do not let anybody stand in front of the model
when the engine is running.
DISPOSAL
This symbol means that it is essential to dispose of electrical and elec-
tronic equipment separately from the domestic refuse when it reaches the
end of its useful life. Take your unwanted equipment to your local com-
munal collection point or recycling centre. This applies to all countries of
the European Union, and to other European countries with separate waste
collection systems.
CE COnFORMITY DECLARATIOn
This product is compliant with directive 2011/65/EU - RoHS.
Errors and omissions excepted.
Technical modifications reserved.
Copyright Multiplex Modellsport 2015
Duplication and copying of the text, in whole or in part, is only permitted with the prior written
approval of Multiplex Modellsport GmbH & Co.KG
Multiplex Modellsport GmbH & Co. KG
Westliche Gewerbestr. 1
75015 Bretten
Germany
Multiplex Service: +49 (0) 7252 - 5 80 93 33
www.multiplex-rc.de

ROXXY sans balais à induit externe
®
Moteurs modernes 14 pôles, ROXXY
modèles de bateaux. Ces moteurs, du fait de leur conception, ne necessitent
pas de mécanisme. Il s'agit de moteurs possédant un couple impressionnant
avec un énorme rendement et un spectre de performances très vaste, sus-
ceptible d'entraîner de grandes hélices de bateaux.
Exemple d'application
Modèles de bateaux de 9000 g
Consignes de mise en place
- Sélectionner les vis de fixation de manière à ne pas endommager le mo-
teur à l'intérieur.
- Veiller à ce que l'induit externe en cloche puisse tourner librement.
- Ne pas utiliser d'hélice endommagée toriques défectueux.
- Veiller à ce qu'aucune impureté ou particule métallique ne puisse s'intro-
duire dans l'intérieur du moteur.
- Si le moteur ne tourne pas dans le bon sens, intervertir deux des trois
connexions du variateur.
Accus LiPo recommandés
Accus ROXXY ® Power LiPo
Roxxy BL-Outrunner – Bedienungsanleitung,
®
Operating instructions, Notice d'utilisation
LiPo cellcount / Load current (A)
3S / 10A
3S / 20A
3S / 8A
3S / 18A
6S / 30A
Load current (A) Static thrust (g)
2,8 750
® sans balais à induit externe, pour
Caractéristiques techniques
C35-30 300 kV # 31 4990
Tension 10-25 volts / 3-6 éléments LiPo
Régime 300 tr/min / V
Courant de charge 5 A (5 min.)
Courant de charge max. 10 A (60 s)
Encombrement 35 x 30 mm
Poids approx. 78 g
Ø
Diamètre de l'arbre 4 mm
C35-30 500 kV # 31 4989
Tension 7-15 volts / 2-4 éléments LiPo
Régime 500 tr/min / V
Courant de charge 8 A (5 min.)
Courant de charge max. 12 A (60 s)
Encombrement 35 x 30 mm
Poids approx. 76 g
Diamètre de l'arbre Ø 4 mm
C35-30 800 kV # 31 4990
Tension 7-15 volts / 2-4 éléments LiPo
Régime 800 tr/min / V
Courant de charge 13 A (5 min.)
Courant de charge max. 19 A (60 s)
Encombrement 35 x 30 mm
Poids approx. 76 g
Diamètre de l'arbre Ø 4 mm
Variateur Roxxy sans balais approprié
# Type de variateur
31 8645 810
31 8646 820
31 8627 908
31 8628 918
31 8630 930-6
Vis de bateau recommandation # 31 4990
Gamme de tensi- Nombre Vis de bateau
ons (V) d'éléments
12 3S-LiPo 60 mm 3-Blatt
!
Consignes de sécurité pour la mise en oeuvre du moteur
- Consultez les notices référentes pour les travaux relatifs au moteur ou au
contrôleur.
- Lisez également les instructions relatives aux accus LiPo avant leur mise en service
- ne jamais engager la main dans le plan de rotation de l'hélice au cours des
travaux de montage, de réglage ou de maintenance – risque de blessure. Veiller
également, lorsque le moteur tourne, que personne ne se trouve au voisinage
du modèle.
MISE Au REBuT
Ce symbole signifie que les appareils électriques et électroniques irré-
parables ou en fin de cycle d'exploitation doivent être mis au rebut non
pas avec les ordures ménagères mais dans les déchetteries spécialisées.
Portez-les dans les collecteurs communaux appropriés ou un centre de
recyclage spécialisé. Cette remarque s'applique aux pays de la Commu-
nauté européenne et aux autres pays européens pourvus d'un système
de collecte spécifique.
DÉCLARATIOn DE COnFORMITÉ CE
Le produit est conforme aux directives 2011/65/EU - RoHS.
Sous réserve d'erreur d'impression et de modification technique
Copyright Multiplex Modellsport 2015
La copie et la reproduction, même partielles, sont soumises à l'autorisation écrite de la Sté
Multiplex Modellsport GmbH & Co.KG
Multiplex Modellsport GmbH & Co. KG
Westliche Gewerbestr. 1
75015 Bretten
Germany
Multiplex Service: +49 (0) 7252 - 5 80 93 33
www.multiplex-rc.de
# 31 4988, # 31 4989
# 31 4990
nbre d'éléments LiPo /
Courant de charge (A)
3S / 10A
3S / 20A
3S / 8A
3S / 18A
6S / 30A
Courant de charge Poussée de place
(A) (g)
2,8 750
