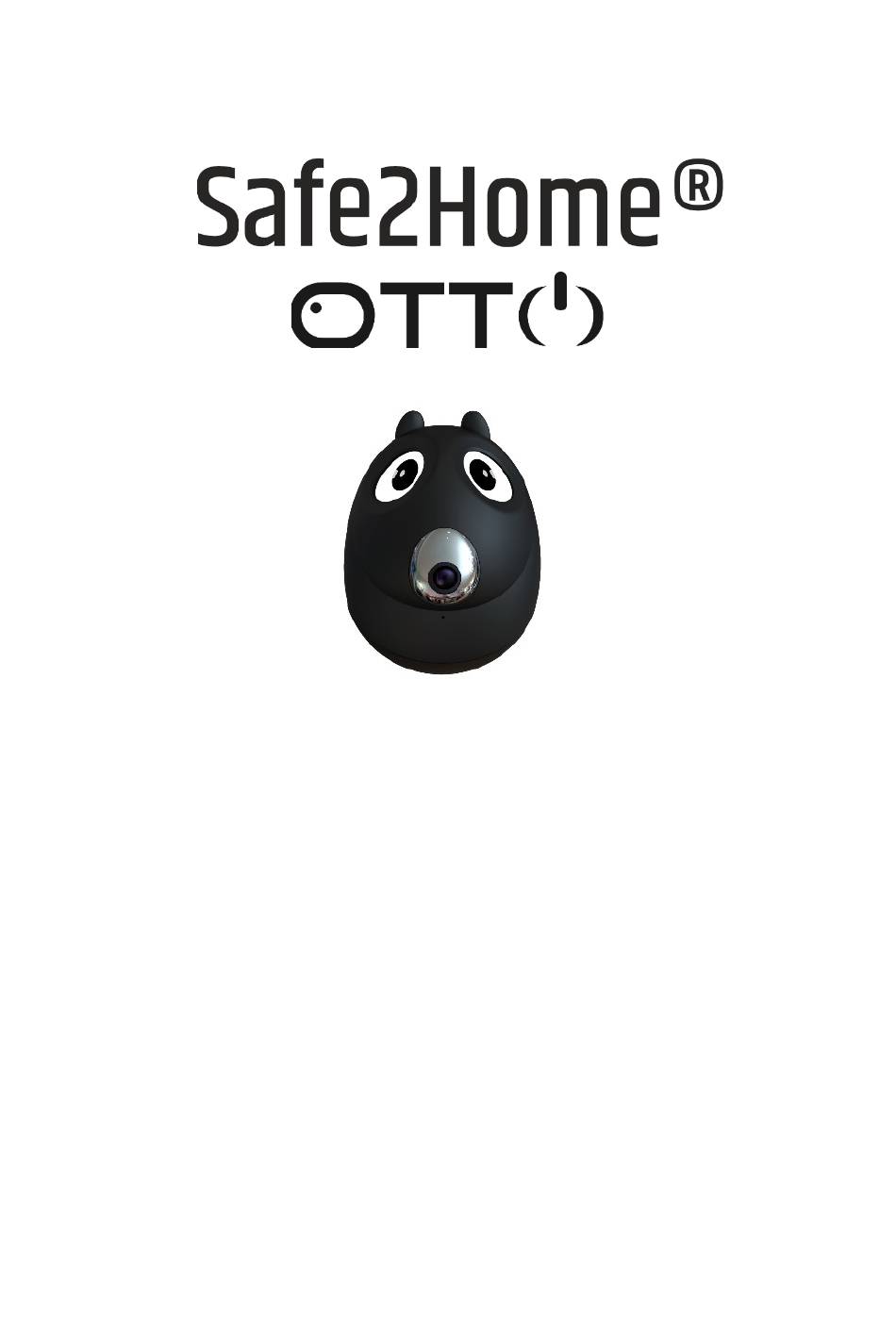

Safe2Home Serie OTTO WLAN / GSM Alarmanlage
Info vorab:
Besuchen Sie unsere Homepage:
www.safe2home.de
Sehen Sie sich unbedingt die Reiter „FAQ" und „Installationsvideos" an.
Download der kostenlosen Smartphone APP: Safe2Home WIFI

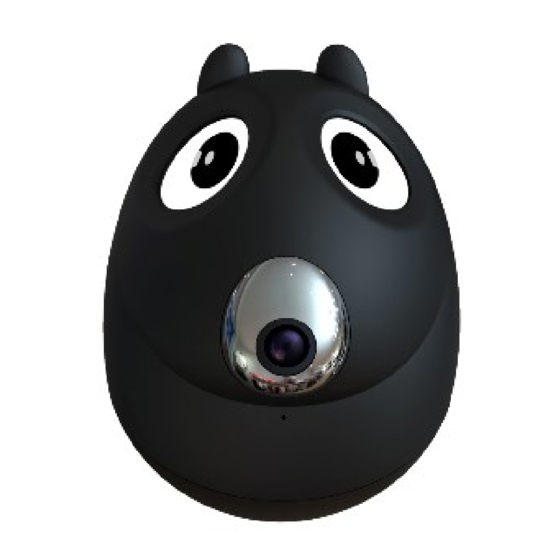

Die Kamera dient nur zur Bewegungserkennung der Augen, es wird kein
Livebild eingesehen oder aufgezeichnet.
1
Inhaltsverzeichnis
Verwandte Anleitungen für Safe2Home OTTO Serie
Inhaltszusammenfassung für Safe2Home OTTO Serie
- Seite 1 Safe2Home Serie OTTO WLAN / GSM Alarmanlage Info vorab: Besuchen Sie unsere Homepage: www.safe2home.de Sehen Sie sich unbedingt die Reiter „FAQ“ und „Installationsvideos“ an. Download der kostenlosen Smartphone APP: Safe2Home WIFI Die Kamera dient nur zur Bewegungserkennung der Augen, es wird kein...
-
Seite 2: Wlan-Verbindung
Sie 1x kurz die WLAN-Verbindung mit Ihrem Smartphone. Nach erneutem Verbinden mit dem WLAN können Sie den Anmeldeprozess erneut starten. Wenn die oben genannten Punkte beachtet werden, wird Ihr OTTO Funk + WLAN-Alarmsystem sehr zuverlässig funktionieren. Hilfreiche Installationsvideos finden Sie auf: www.safe2home.de... -
Seite 3: Inhaltsverzeichnis
Inhalt 1. Produktübersicht 2. Wesentliche Merkmale 3. Systemeinführung 3.1. Installation 3.2. Basis-Anleitung 3.3. Funktionseinführung 4. Zubehör anmelden / registrieren 4.1. Fernbedienung 4.2. Sensoren / Melder 4.3. RFID-Karte (10) 4.4. Drahtlose Sirene (11) 4.5.Grundbetrieb, Werkseinstellung (12) 5. Nutzung und Einrichtung der APP-Software (14) 5.1 WLAN einrichten (14) -
Seite 4: Produktübersicht
Signalverarbeitung des WLAN/GSM-drahtlosen Netzwerks. Wenn ein Alarm ausgelöst wird, werden Sie mittels einer SMS oder Anruf oder einer Push- UP Nachricht über die APP zuverlässig informiert. Das Safe2Home Alarmsystem ist eine empfehlenswerte Wahl für die Sicherheit Ihres Eigenheims/ Büros. Um einen besseren Service für die Benutzer zu gewährleisten, lesen Sie bitte dieses Benutzerhandbuch und die Quickstartanleitung, bevor Sie mit der Installation Alarmsystem beginnen. -
Seite 5: Systemeinführung
Durch die Verbindung mit dem Netzwerk kann die Basis von mehreren ➢ Mobiltelefonen gesteuert werden (Video: „Safe2Home APP / Account teilen“) ➢ Firmware / APP-Software Update über das Smartphone möglich. ➢ Echtzeitüberwachung des geöffnet/geschlossen Zustandes von Tür und Fenster ➢... -
Seite 6: Basis-Anleitung
Menü Taste Sim-Karten Slot Scharf / Unscharf Taste WLAN-Taste Buchse für Netzstecker AN/AUS Schalter (Safe2Home OTTO) Scharf/Unscharf Taste： Drücken Sie kurz, um zwischen 'Unterwegs Alarm', 'Zuhause Alarm' zu wechseln. (Unscharf Modus via Taste kann in der APP freigeben werden) Menü Taste：... -
Seite 7: Funktionseinführung
3.3. Funktions-Einführung 1. Zonentyp Zonentyp Alarm- Ausgabe Scharf Unscharf Verzögerung Alarmansage Unbenutzt / Deaktiv. × × × × Verzögerung √ √ √ × Einbruch × √ √ × Feuer × √ √ √ × √ √ √ Stiller Alarm × ×... - Seite 8 Direkter Alarm bei Auslösung des Sensors. Es wird Leise allerdings keine Sirene aktiviert. Nur SMS / Anruf / Push Nachricht In dieser Zone kann dann eine Alarmverzögerung Verzögerung gewählt werden (wenn die Verzögerungszeit via APP eingestellt wurde) Einbruch Direkter Alarm bei Auslösung des Sensors Für Rauchwarnmelder –...
-
Seite 9: Zubehör Anmelden / Registrieren
Zwangsfunktion aktivieren. Bei einer Zwangsschaltung sind die Zonen mit offener Tür deaktiviert. Nur bei geschlossener Tür funktionieren die Zonen normal. 4. Zubehör anmelden / registrieren 4.1. Fernbedienung Fernbedienung in der Basis registrieren (falls noch nicht vorregistriert) Möglichkeit 1: Schritt 1: Menü Taste lange drücken (3 Sekunden) um den Verbindungsmodus zu öffnen ->... -
Seite 10: Rfid-Karte
Sollten Sie sich nicht mehr im Menü befinden, drücken Sie nun 3 Sek. lang die Menü-Taste. Schritt 1: Im Menü -> Fernbedienung- Verbindungsmodus nochmals kurz die Menü-Taste drücken um in den Sensor – Verbindungsmodus zu gelangen -> Sie hören -> „Anmeldung Sensor“... -
Seite 11: Drahtlose Sirene
-> „Anmeldung erfolgreich“ oder einen Bestätigungston. Sie können bis zu 8 RFID Chips anmelden. Schritt 3: Taste kurz drücken um weitere RFID Chips anzumelden. Schritt 4: Um den Verbindungsmodus zu verlassen drücken Sie 2 x kurz die Taste Möglichkeit 2: Schritt 1: Öffnen Sie in Ihrer APP das Basismenü. -
Seite 12: Unterwegs Alarm
Schritt 4: Um den Verbindungsmodus zu verlassen drücken Sie 1x kurz die Menü-Taste. Sie hören dann einen Bestätigungston (Piepsen) Hinweis: Die drahtlose Sirene kann auch mit der Basis registriert werden, indem der drahtlose Adresscode manuell in der APP des Mobiltelefons eingegeben wird. Wenn der Benutzer die drahtlose Sirene auf zwei Arten eingibt, wird die Registrierung durch manuelle Eingabe des... -
Seite 13: Wiederherstellung Der Werkseinstellung
Bewegungsmelder in dem Gebäude deaktiviert werden. So können Sie sich frei in dem Haus bewegen. Der Zuhause Alarmmodus kann in der APP unter dem jeweiligen Sensor aktiviert und deaktiviert werden. (bei Gerätemanagement-> Sensor) Grau bedeutet -> deaktiviert (der Melder löst im Zuhause Alarmmodus nicht aus) 3. -
Seite 14: Alarm-Anruf: Beantworten Und Fernbedienung
Öffnen/Schließ en der Sprechanlage Sirene Auflegen aktivieren Sirene deaktivieren 5. Nutzung der APP-Software 5.1 WLAN einrichten: Basis mit dem WLAN-Netzwerk verbinden (Video zur Einrichtung auch auf www.safe2home.de/installationsvideos) Um die Basis mit dem Internet zu verbinden gehen Sie wie folgt vor:... - Seite 15 - Laden Sie die APP „Safe2Home WIFI“ herunter. - Registrieren Sie sich einmalig und merken sich die Benutzerdaten - Prüfen Sie, dass Ihr Smartphone mit Ihrem WLAN verbunden ist (Mit 2,4Ghz) - Auf dem Startbildschirm der APP klicken Sie auf das + „Hinzufügen“ (Bild 1) - Anschließend wählen Sie bei Netzwerk die Serie OTTO aus (Bild 2)
-
Seite 16: Gsm-Netzwerk (Nutzung Mit Sim-Karte)
Bild 1 Bild 2 Bild 3 Bild 4 Menü Taste Sim-Karten Slot Scharf / Unscharf Taste WLAN-Taste 5.2. GSM-Netzwerk (Nutzung mit Sim-Karte) Sie können OTTO auch komplett autark ohne WLAN nutzen. Wenn zusätzlich die GSM Funktion nutzen möchten oder WLAN nicht gewünscht ist, können Benutzer das GSM-Netzwerk verwenden, um die OTTO Basis per SMS zu steuern und zu bedienen. - Seite 17 Einlegen der Sim-Karte WICHTIG: Die PIN-Abfrage der SIM- Karte muss vor dem ersten Einlegen in die Basis mit einem Handy/Smartphone deaktiviert werden. Sorgen Sie immer für ausreichendes Guthaben auf der Sim-Karte. Schritt 1: Deaktivieren Sie die PIN-Abfrage der SIM-Karte. Schritt 2: Stecken Sie die Sim-Karte auf der Oberseite der Basis ein. Achten Sie auf die richtige Ausrichtung.
- Seite 18 OTTO Basis als GSM Gerät in APP hinzufügen (Nur Steuerung) Laden Sie die APP „Safe2Home WIFI“ herunter. Registrieren Sie sich einmalig und merken sich die Benutzerdaten Auf dem Startbildschirm der APP klicken Sie auf das + „Hinzufügen“ (Bild 1) Anschließend wählen Sie bei SMS-Alarmsystem die Serie OTTO aus (Bild 2) 2.
-
Seite 19: Gerätenutzung Via App
5.3 Gerätenutzung via APP 5.3.1 Geräte-Startseite Wählen Sie unter „Gerät“ Ihre verbundene Basis aus, um auf die „Basis Startseite“ zu gelangen. Hier können Sie erste Befehle wie z.B. Unterwegs-Alarm oder unscharf auswählen. 5.3.2 Intelligente Funk Steckdose Klicken Sie auf der APP Hauptseite von OTTO auf [Funk Steckdose], um die entsprechende Seite aufzurufen. -
Seite 20: Intelligente Funk Steckdose Timer-Einstellung
5.3.4 Intelligente Funk Steckdose Timer-Einstellung Klicken Sie auf "Intelligente Steckdose", drücken Sie lange darauf, um den Steckdosen-Namen zu ändern. Mit dem offenen Steckdosen-Timer-Schalter können Sie die Zeit und das Datum für die intelligente Steckdose einstellen. 5.3.5 Zonen-Einstelllungen Klicken Sie auf der Startseite auf [Sensor], wählen Sie dann den beliebigen Sensor aus. Sie können nun z.B. -
Seite 21: Gerätenamen Ändern
5.3.6 Alarm-Protokoll Klicken Sie auf der Startseite Ihrer Basis auf [Alarm oder Protokoll], um Ihr Alarm und Funktions-Archiv abzufragen. 5.3.7 Gerätenamen ändern Schieben Sie auf der Startseite/Geräteliste Ihre Basis mit dem Finger nach links (iOS) oder drücken Sie lange (Android). Hier können Sie unter „Umbenennen“ den Gerätenamen oder auch das Basis Gerät löschen. -
Seite 22: Sms-Abfrage Und Einstellung
6. SMS-Abfrage und Einstellung 6.1 Einleitung SMS-Befehle ermöglichen dem Benutzer, einen Befehl an die Basis zu senden, die Basis sendet eine Abfrage oder die Moduleinstellung an den Benutzer, nachdem sie den Befehl erhalten hat, dann muss der Benutzer der Basis mit der benötigten Information zur Einstellung entsprechend der Modulanfrage antworten. -
Seite 23: Sms-Formatierungen
6.2 SMS-Formatierungen Artikel SMS von Benutzer SMS-Antwort von Basis SMS Hilfs-Index Programm Passwort,? 01：Unterwegs Alarm Beispiel:888888,01 02：Zuhause Alarm 03：Unscharf-Schaltung 04：Kontrollüberwachung 05：Sirene aktivieren 06：Sirene deaktivieren 07：Zeit-Kalibrierung 08：Systemabfrage 6.3 Fernsteuerung Formatierung Artikel SMS von Benutzer SMS-Antwort von Basis Unterwegs Alarm- Programm Passwort, Unterwegs Alarm-Schaltung Schaltung... -
Seite 24: Technische Eigenschaften
Telefonleitung: Normal/Fehlerhaft GSM-Signal：0-5 Löschen Sie alle Programm Passwort, Alle drahtlosen Zubehörteile drahtlosen Zubehörteile und RFID-Karten wurden und RFID-Karten erfolgreich gelöscht! Werkseinstellung Programm Passwort, Das System wurde auf wiederherstellen Werkseinstellungen zurückgesetzt! 7.Technische Eigenschaften 7.1. Basis Größe: 120mm×110mm×110mm（L×B×H） Strom: AC100V~240V Batterie: AA Akkus werden benötigt (3x) – wiederaufladbare Batterien Eingebaute Sirene: >80dB (innerhalb von 1M) GSM-Betriebsfrequenz：850MHz，900MHz，1800MHz，1900MHz... -
Seite 25: Fernbedienung
7.2. Fernbedienung Energie: Batterie CR2016 2 Stück Standby-Spannung: ≤1uA Übermittlungskraft: ≤10mW Übermittlungsfrequenz: 433MHz 8. Wartung 8.1. Regelmäßige Tests Es wird geraten, die Alarmanlage einmal im Monat zu testen, um die Funktionsfähigkeit der Anlage zu überprüfen. Im Falle eines Fehlers setzen Sie sich bitte sofort mit dem Kundendienst in Verbindung. -
Seite 26: Ein Langes "Piep"/15S
Bedienfeld, Fernbedienung, RFID Chip, Funk Steckdose... Das gesamte Zubehör der Serien SP110 und SP210 ist auch mit OTTO kompatibel. Aktuelles Zubehör finden Sie auf www.safe2home.de Allgemeiner Batterietest und -wechsel 1. Die Sensoren können die Batteriespannung überprüfen. Wenn niedrige Spannung der... -
Seite 27: Vorbeugung / Haftung/ Hinweise
der Sensor noch einige Zeit arbeiten und das LED Licht blinkt alle 15 Sekunden, um anzuzeigen, dass eine niedrige Spannung besteht und ein Batteriewechsel nötig ist. 2. Während der Vorwärm- und Selbstüberprüfungszeit beim Einsetzen der Batterie, wenn Batteriespannung niedrig ist, blinkt das LED-Licht schnell und der Melder funktioniert nicht. Wichtig: Während Sie das Menü... - Seite 28 volumetrischen Flächenschutz. Sie können keine Bewegungen erkennen, die hinter Wänden, Decken, Fußböden, geschlossenen Türen, Glastrennwänden, Glastüren oder Fenstern stattfinden. 4. Der passive Infrarotmelder erkennt Temperaturänderungen; Wenn sich jedoch die Umgebungstemperatur des geschützten Bereiches dem Temperaturbereich von 32℃ bis 40℃ nähert, sinkt die Erkennungsleistung. 5.
-
Seite 29: Wichtige Sicherheitshinweise
Regelmäßige Wartung und Pflege Basiseinheit 1. Trennen Sie die Basiseinheit vor der Reinigung vom Stromnetz! 2. Reinigen Sie die Gehäuseoberfläche mit einem weichen, fusselfreien und trockenen Tuch. Verwenden Sie keine Chemikalien oder Scheuermittel. HINWEIS: Tauchen Sie das Gerät niemals in Wasser ein! Wichtige Sicherheitshinweise Um einen zuverlässigen Umgang mit der drahtlosen Alarmanlage zu gewährleisten, beachten Sie bitte folgende Sicherheitshinweise. - Seite 30 in der Verpackung befindet, es sei denn, die Verpackung wurde für Ausstellungszwecke angepasst. Nicht in der Nähe von Gas-oder elektrischen Heizungen offenen Feuern, Kerzen oder anderen Hitzequellen betreiben. Bei Beschädigung darf der Artikel nicht mehr verwendet werden. Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.
- Seite 31 Hinweise zur Entsorgung und zum Umweltschutz Die Umsetzung europäischen Rechts in nationale Gesetze und Verordnungen verpflichtet Sie zur sachgerechten Entsorgung von Gebrauchsgütern. Dies dient dem Schutz von Personen und Umwelt. Das nebenstehende Symbol bedeutet, dass elektrische und elektronische Altgeräte und Batterien getrennt vom Hausmüll zu entsorgen sind.
-
Seite 32: Konformitätserklärung
Deutschland Tel.: 06732/277690 E-Mail: info@safe2home.de Hiermit erklärt Safe2Home GmbH, Schornsheimer Chaussee 1a, 55286 Wörrstadt, Deutschland, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der: - Richtlinie für elektromagnetische Verträglichleit (2014/30/EU) - Niederspannungsrichtlinie (2014/53/EU) - RoHS 2 Richtlinie (2011/65/EU RoHS) befindet. -
Seite 33: Haftungsausschluss
Dokumentation des Produkts ohne vorherige Ankündigung jederzeit zu ändern. Bestimmungsgemäße Verwendung Die Funk-Alarmanlage der Safe2Home Serie ermöglicht Ihnen die Überwachung von Räumen und Häusern, soweit durch die örtlichen Gegebenheiten eine sichere Funkstrecke zu den Sensoren (z. B. Tür-/Fensterkontakte, Rauchmelder) sichergestellt ist. Außerdem müssen alle Türen und Fenster mit Tür-/Fensterkontakten versehen sein. - Seite 34 - Gerätbezeichnung/ Typ / Marke - Beschreibung des aufgetretenen Mangels mit möglichst genauer Fehlerangabe Bei Gewährleistungsansprüchen oder Störungen wenden Sie sich bitte an ihre Einkaufsstätte. Vielen Dank für das Interesse an unseren Produkten Safe2Home GmbH Geschäftsführer E-Mail: info@safe2home.de Markus Müller Steuernummer: 08/663/55096...
