Siemens FDCIO223 Installation
Transponder
Quicklinks

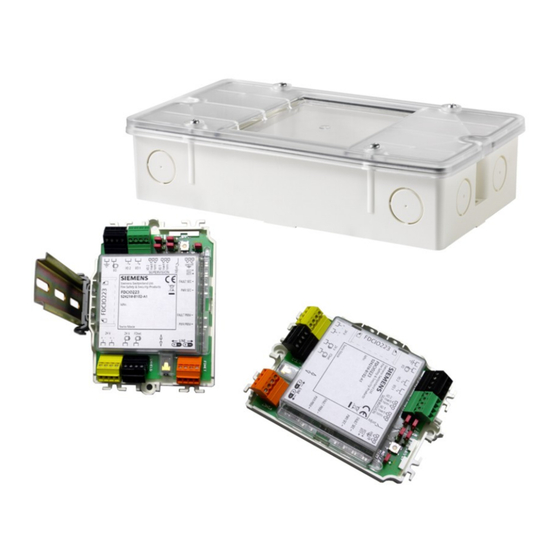

FDCIO223
Transponder
adressiert (FDnet/C-NET)
2 überwachte Ein-/Ausgänge, die wahlweise als Melderlinie (kollektive
Siemens/Cerberus, Synova 600 oder kollektive Synova 300), als Kontaktein-
gang, Steuerausgang oder als Steuerausgang mit Rückmeldung verwendet
werden können
LED-Anzeige der Ein-/Ausgangszustände, Störung, Test usw.
Steuerausgang für Betriebsmittel DC 24 V, max. 2 A
Zweidrahtinstallation für alle Kabelarten
Steckbare Anschlussklemmen
Stromversorgung DC 24 V extern (Melderlinien galvanisch getrennt)
Mikroprozessorgesteuerte Signalauswertung
Kommunikation über FDnet/C-NET (Einzel adressiert)
Einsetzbar in trockenen, staubigen und feuchten Bereichen
Verschiedene Montagemöglichkeiten
Sinteso™
™
Cerberus
Building Technologies
CPS Fire Safety
PRO
Verwandte Anleitungen für Siemens FDCIO223
Inhaltszusammenfassung für Siemens FDCIO223
- Seite 1 Cerberus Transponder adressiert (FDnet/C-NET) 2 überwachte Ein-/Ausgänge, die wahlweise als Melderlinie (kollektive Siemens/Cerberus, Synova 600 oder kollektive Synova 300), als Kontaktein- gang, Steuerausgang oder als Steuerausgang mit Rückmeldung verwendet werden können LED-Anzeige der Ein-/Ausgangszustände, Störung, Test usw. Steuerausgang für Betriebsmittel DC 24 V, max. 2 A ...
- Seite 2 – geschützte Elektronik – integrierter Kurzschlusstrenner – einfache Montage mit Schnappverschluss – anwendbar in trockenen Bereichen – in staubiger und feuchter Umgebung Zusatzgehäuse verwenden FDCIO223 Transponder Funktion – Die 2 Ein-/Ausgänge können unabhängig voneinander parametriert werden, jeweils – Melderlinie kollektiv –...
-
Seite 3: Installation
FDnet/C-NET DC 24 V extern oder Rückmeldung Installation – direkt auf Montageoberfläche – Montage (Reihenmontage) auf Hut-Tragschiene TS35 – Aufputz- oder Unterputz-Kabelzuführungen – in Gehäuse FDCH221 mit Deckel, Dichtung und Schrauben Direkte Montage in Schaltschrank / Montage in separates Gehäuse FDCH221 Zentrale Reihenmontage mit beigelegten Montagefüßen Für abgeschirmte Kabel Zusatz-... - Seite 4 Betriebsspannung FDnet/C-NET DC 12…33 V Externe Stromversorgung Eingangsspannung DC 18…32 V – Ein-/Ausgänge als kollektive Melderlinie GMT Siemens/Cerberus, Synova 300 o. Ä. – kollektive Linienkennzahl KLK – Endwiderstand 20 V Transzorbdiode od. EOL22(Ex) – Steuerausgang 24 VDC ±5 % / 2 A (Absicherung bauseits) –...
- Seite 5 Bestellangaben Art.-Nr. Bezeichnung Gewicht FDCIO223 S24218-B102-A1 Transponder inkl. 2 Transzorbdioden 20 V, 0,164 kg 4 Sätze Abschlusswiderstände, 2 Montagefüße FDCH221 S54312-F3-A1 Gehäuse mit Deckel, Dichtung und Schrauben 0,280 kg – A5Q00004478 Metall-Kabelverschraubung M20 x 1,5 0,039 kg – A5Q00004479 Metall-Gegenmutter M20...
- Seite 6 Siemens Schweiz AG Infrastructure & Cities Sector Building Technologies Division International Headquarters CPS Fire Safety © 2014 Copyright by Gubelstrasse 22 Siemens Schweiz AG CH-6301 Zug Liefermöglichkeiten und technische Änderungen vorbehalten. Tel. +41 41 724 24 24 www.siemens.com/buildingtechnologies Dokument Nr.
