- Die Maße der Verkleidung gemäß der Zeichnungen auswählen und ein Ventilationsgitter mit einer
minimalen Fläche von 150 cm
140mm, eingebaut wird, anfertigen.
- An die Verkleidung eine elektrische Leitung (mind. 3x0,75 mm2) mit 230 V, 50 Hz zum Anschluss
an das elektrische Netz installieren.
- Wenn über der Feuerstelle eine Überdachung/Überdeckung erstellt wird, muss diese aus nicht
brennbarem Material erstellt werden und einen Abstand zur Feuerung von Minimum 40 cm
einhalten.
- Es wird nicht gestattet, das Gerät in einem nicht eingebauten Zustand zu Nutzen.
Der Hersteller hat zwei Einbauarten des Gerätes vorgesehen.
Gerät einlassen
•
Fläche der Öffnung ausgeführt werden können; um die Feuerung wird ein Spalt von 5mm
entstehen, was wiederum eine ästhetische Bearbeitung der Öffnungsränder erfordert.
5 mm
Lüftungsgitter bzw. -schlitz mit einer Mindestfläche von 150cm2
Lüftungsgitter bzw. -schlitz mit einer Mindestfläche von 150cm2

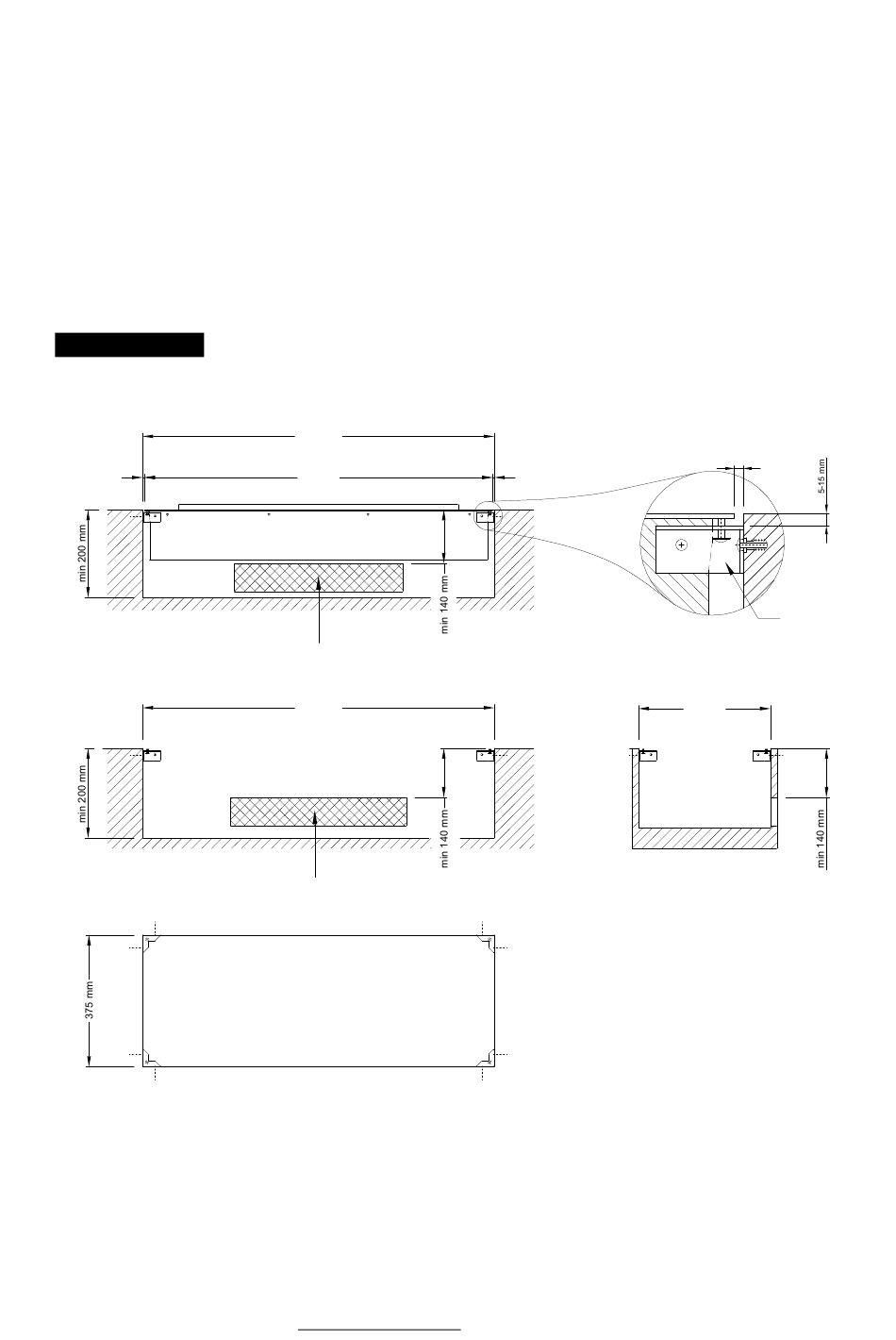

Nach dem unten angezeigten Schema eine Senke für den Feuerstellen-Einsatz anfertigen. In 4
Ecken die Winkelhalter "B" anlegen und unterhalb des Öffnungsrandes, wie es auf der Zeichnung
abgebildet, absenken. Mit einem Bleistift, durch die Bohrungen in den Winkelhaltern Punkte zum
Bohren der Löcher für Befestigungsschrauben anzeichnen. Alle Winkelhalter sollten auf annähernd
gleicher Höhe platziert werden. Es sollte dafür gesorgt werden, dass die Fläche der Öffnung für
den Brenner möglichst waagerecht ausgeführt wird. Die zulässige Höhendifferenz zwischen den
Ecken der Öffnung darf nicht 2 mm überschreiten. Bei der Erstellung der Verkleidung unbedingt
mit einer Wasserwaage arbeiten.
Copyright 2011 Planika Sp. z o.o.
2
das parallel zur Einbaukante, in einer Entfernung von mind.
– in dieser Ausführung wird die Fläche der Feuerung in einer Linie mit der
1000 mm
990 mm
1000 mm
www.planikafires.com
5 mm
Version: i0471#01 vom 18.01.2011
5 mm
B
375 mm
