Inhaltszusammenfassung für DATWYLER KS-T Plus 1/8 Cat.6A

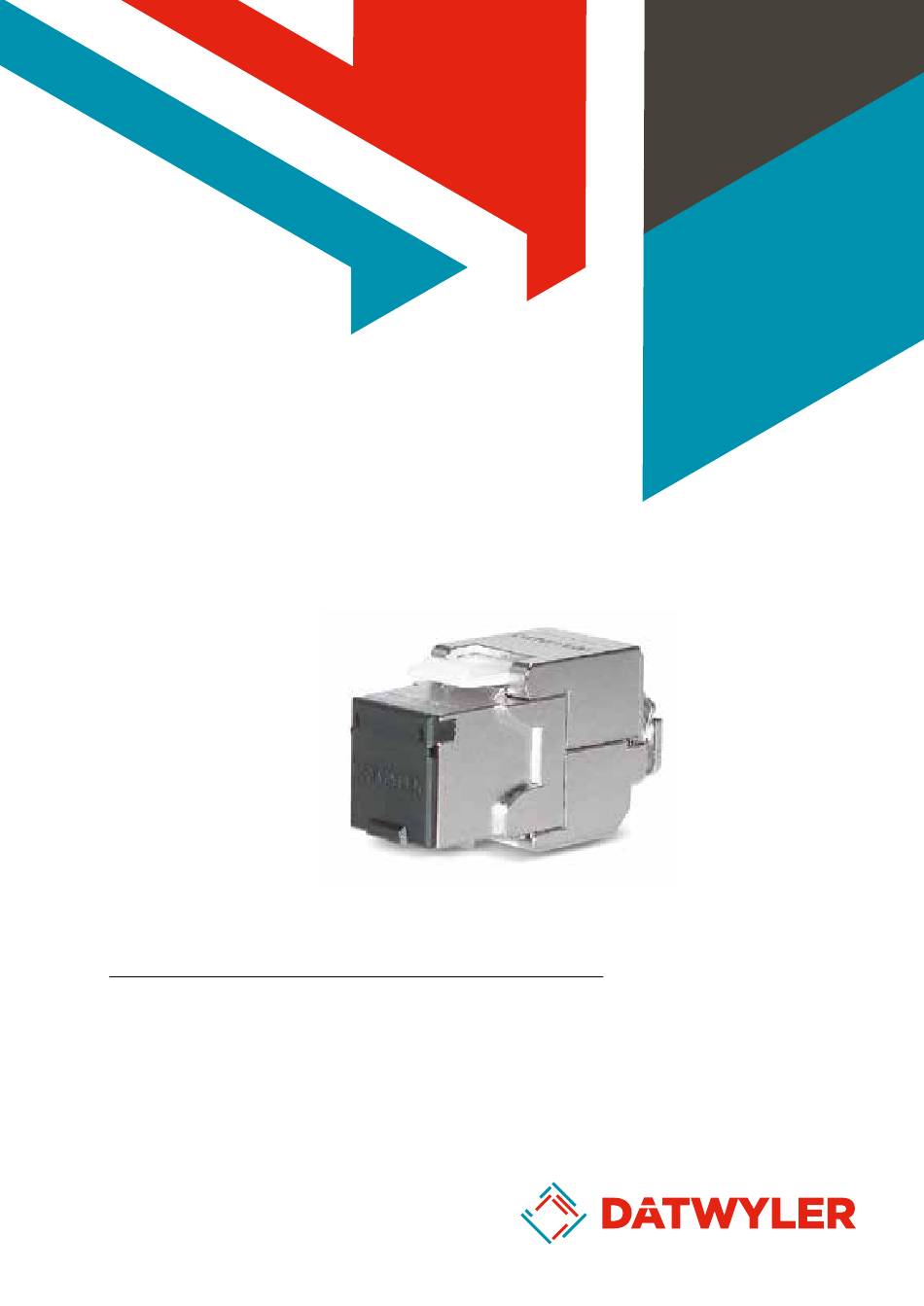

- Seite 1 MONTAGEANLEITUNG / TERMINATION INSTRUCTIONS RJ45-KEYSTONE MODULE TOOL-LESS, SHIELDED KS-T Plus 1/8 Cat.6 (IEC)
- Seite 2 RJ45-KEYSTONE MODULE TOOL-LESS KS-T Plus 1/8 Cat.6 (IEC), shielded Kabelmantel auf ca. 50 mm Länge entfernen, den Schirm nach hinten über den Mantel zurück- führen und darum wickeln. Sofern vorhanden, den Erdungsdraht min. dreimal um das Kabel wickeln. Strip off the jacket 50 mm to the end of the cable and fold the braid back over the jacket.
- Seite 3 Die überstehenden Aderenden so dicht wie möglich am Aufteiler abschneiden. Cut the excess wires off as close to the edge of the cap as possible. Die Aderenden dürfen nicht mehr als 0,5 mm überstehen. The tips of the wires should protrude no more than 0,5 mm.
-
Seite 4: Demontage
RJ45-KEYSTONE MODULE TOOL-LESS KS-T Plus 1/8 Cat.6 (IEC), shielded Drücken Sie die bewegliche Zugentlastung mit dem integrierten 360° Schirmabgriff auf den Kabel- mantel. Danach führen Sie den Kabelbinder durch die Öse am Modulgehäuse und legen ihn um den Zugentlastungsring. Press the moveable strain relief with integrated 360° screening connection to the cable. - Seite 5 MECHANISCHE WERTE Kunststoffisolierte Kupferleiter IDC Anschlussbereich AWG 22 bis AWG 26 Leiterdurchmesser 0,65 mm bis 0,40 mm Aderdurchmesser 0,7 mm bis 1,60 mm MECHANICAL VALUES Plastic insulated copper conductors IDC Wire Gauge AWG 22 to AWG 26 Wire range 0.65 mm to 0.40 mm Wire isolation 0.70 mm to 1.60 mm HINWEIS FÜR VERWENDER UND MONTEURE...
- Seite 6 www.ITinfra.datwyler.com...
