SATA 02002A Bedienungsanleitung

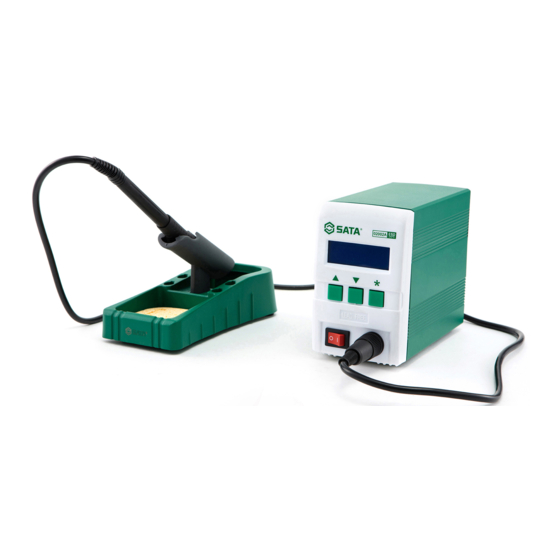

Bleifreie lötstation mit digitalanzeige
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
防静电型数显无铅焊台
ESD Digital Lead-Free Soldering Station
Bleifreie Lötstation mit Digitalanzeige
Цифровая бессвинцовая сварочная станция
디지털 디스플레이 무연납땜기
Plataforma de solda sem chumbo com exibição digital
デジタル表示鉛フリーはんだ付けステーション
Estación de soldadura sin plomo de visualización digital
02002A
使用说明书 \ User's Manual \ Bedienungsanleitung \ Инструкция по эксплуатации
사용설명서 \ Manual de instruções \ 取扱説明書 \ Manual del uso
中文
EN
DE
RU
KO
PT
JA
ES
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für SATA 02002A
Inhaltszusammenfassung für SATA 02002A
- Seite 1 Plataforma de solda sem chumbo com exibição digital デジタル表示鉛フリーはんだ付けステーション Estación de soldadura sin plomo de visualización digital 02002A 使用说明书 \ User's Manual \ Bedienungsanleitung \ Инструкция по эксплуатации 사용설명서 \ Manual de instruções \ 取扱説明書 \ Manual del uso 中文...
- Seite 35 中文 02002A Inhalts verzeichnis Sicherheitserklärung ..............................36 I. Übersicht ..................................37 II. Produktspezifikationen und -merkmale ......................38 2.1 Produktspezifikationen ........................38 2.2 Produktsmerkmale ..........................38 III. Bedienungsanleitung .............................39 3.1 Verwendung von Lötkolbenrahmen und Schwamm ...............39 3.2. Anschließen ............................39 3.3 Parametereinstellungen ........................40 3.4 Temperaturkalibrierung ........................43 Ⅳ . Verwendung und Wartung von Lötkolbenkopf ..................45 4.1 Auswahl vom Lötkolbenkopf ......................45...
-
Seite 36: Sicherheitserklärung
中文 02002A Sicherheitserklärung Warnung: Die Definitionen für „Warnung " und „Vorsicht " in diesem Benutzerhandbuch lauten wie folgt: Warnung: Missbrauch könnte zum Tot oder zur schweren Verletzung des Bedieners führen. Vorsicht: Der Missbrauch kann zu Verletzungen des Benutzers oder erheblicher Beschädigung des betreffenden Objekts führen. -
Seite 37: Übersicht
中文 02002A I. Übersicht Diese Lötstation ist eine intelligente, bleifreie, ultraschnelle Reflow-Lötstation, die für bleifreies Löten entwickelt wurde. Die Lötstation verfügt über eine LCD-Doppeltemperaturanzeige（Temperatur und Ist-Temperatur einstellen）und übernimmt den digitalen Kalibrierungsmodus, der schnell und bequem ist, und verfügt über eine Passwortschutzfunktion. Umschaltbare Stromversorgung, stabile Ausgangsleistung. -
Seite 38: Produktspezifikationen Und -Merkmale
中文 02002A II. Produktspezifikationen und -merkmale 2.1 Produktspezifikationen Leistung 80℃～ 480℃ /50℃～ 600℃ Temperaturbereich der Lötstation 50℃～ 250℃ Schlaftemperaturbereich 0 ～ 250 Minuten Schlafzeitbereich 0 ～ 250 Minuten Abschaltzeitbereich ±2℃（Stille Luft ohne Last） Temperaturstabilität 40℃ Maximale Umgebungstemperatur ＜ 2 Erdungswiderstand des Lötkolbenkopfs... -
Seite 39: Bedienungsanleitung
中文 02002A III. Bedienungsanleitung Vorsicht: Stellen Sie vor der Installation der Lötstation sicher, dass die verwendete Versorgungsspannung der auf dem Typenschild des Geräts angegebenen Nennspannung entspricht. 3.1 Verwendung von Lötkolbenrahmen und Schwamm 1） Drücken Sie das kleine Reinigungsschwamm in das nasse Wasser und legen Sie es in die Nut der Basis des Lötkopfrahmens. -
Seite 40: Parametereinstellungen
中文 02002A 3.3 Parametereinstellungen 3.3.1 Passworteinstellungen * Das Originalpasswort der Lötstation ist 000. In diesem Zustand kann die Temperatur der Lötstation eingestellt werden. Wenn Sie die Temperatureinstellung begrenzen möchten, müssen Sie das Passwort ändern. 1） Geben Sie die Methode zur Kennwortänderung ein: Schalten Sie den Netzschalter an der Lötstation aus, drücken Sie gleichzeitig die Tasten "... -
Seite 41: Moduseinstellungen
中文 02002A Vorsicht: Wenn die Temperatur des Lötkolbenkopfs über 500 ° C liegt, kann der Lötkolben leicht beschädigt werden. Stellen Sie bei der Temperatureinstellung eine möglichst niedrige Temperatur ein. 1） Temperatureinstellungsstatus a. Wenn das Passwort 000 ist, kann der Leistungseinstellungsstatus direkt nach dem Einschalten der Stromversorgung eingegeben werden. -
Seite 42: Andere Einstellungen
中文 02002A Betriebsmodus-Tabelle Einstellbarer Typ des verwendeten Alarm der elektrischen Betriebsmodus Anmerkungen Temperaturbereich Lötkolbenkopfs Lötstation Gewöhnlicher 80℃ -480℃ Nein Lötkolbenkopf Supergroßer 80℃ -480℃ Nein Lötkolbenkopf Gewöhnlicher 50℃ -600℃ Nein Lötkolbenkopf Supergroßer 50℃ -600℃ Nein Lötkolbenkopf Alarmflagge Arbeitsmodus Gewöhnlicher 80℃ -480℃... -
Seite 43: Temperaturkalibrierung
中文 02002A 2） Schlafeinstellungen Wenn die Lötstation nicht innerhalb der eingestellten Zeit nach dem Umschalten in den Schlafmodus aufwacht, wird die Stromversorgung der Lötstation automatisch unterbrochen, und die Lötstation hört auf zu arbeiten. Schalten Sie nach dem Ausschalten den Netzschalter wieder ein, um die Arbeit der Lötstation fortzusetzen. - Seite 44 中文 02002A 4） Kalibrierungsschritte mit einem Temperaturprüfgerät des Lötkolbens: a. Stellen Sie einen bestimmten Temperaturwert der Lötstation ein. b. Wenn die Temperatur stabil ist, messen Sie die Kopftemperatur mit einem Temperaturprüfgerät und notieren Sie den abgelesenen Wert. c. Halten Sie die Taste "*" gedrückt und drücken Sie gleichzeitig die Tasten " △ " und " ▽ ", um den Temperaturkalibrierungsmodus （ Cal Temp）aufzurufen.
-
Seite 45: Ⅳ . Verwendung Und Wartung Von Lötkolbenkopf
中文 02002A V. Verwendung und Wartung von Lötkolbenkopf 4. 1 Auswahl vom Lötkolbenkopf 1） Wählen Sie mit der Lötstelle einen Lötkolbenkopf mit der größten Kontaktfläche aus: Die maximale Kontaktfläche sorgt für die effizienteste Wärmeübertragung, sodass der Bediener schnell hochwertige Lötstellen löten kann. -
Seite 46: Lötkolbenkopf Prüfen Und Reinigen
中文 02002A 4.2.2 Lötkolbenkopf prüfen und reinigen 1） Stellen Sie die Temperatur auf 250 Grad Celsius ein. 2） Wenn die Temperatur stabil ist, reinigen Sie den Kopf mit einem Reinigungsschwamm und überprüfen Sie seinen Zustand. 3） Wenn der verzinnte Teil des Lötkolbenkopfs schwarzes Oxid enthält, tragen Sie eine neue Zinnschicht auf und wischen Sie ihn mit einem Reinigungsschwamm ab. -
Seite 47: Fehlermarkierungen
中文 02002A 4.3 Fehlermarkierungen Bei einem Problem mit der Lötstation werden verschiedene Fehlermarkierungen angezeigt. Sensorfehler: Wenn ein Teil des Sensors oder des Sensorkreises ausfällt, zeigt das Fenster die Markierung „S-E " und der Strom, der dem Lötkolben zugeführt wird, wird unterbrochen. -
Seite 48: Erkennung Von Heiz- Und Sensorkomponenten
中文 02002A 4.4.2 Erkennung von Heiz- und Sensorkomponenten Ziehen Sie den Stecker heraus und testen Sie den Widerstand zwischen dem Fuß und dem Fuß des Anschlusssteckers, wenn das Heizelement wieder Raumtemperatur erreicht hat. 1） Wenn die Widerstandswerte von „a " und „b " von den unten aufgelisteten Widerstandswerten abweichen, müssen Sie die Heizungskomponenten oder -sensoren（oder -drähte）austauschen. -
Seite 49: Testen Der Heizkomponenten
中文 02002A 4.4.4 Testen der Heizkomponenten 1） Messen Sie zwischen dem vierten Fuß und dem ersten Fuß oder dem zweiten Fuß, zwischen dem fünften Fuß und dem ersten Fuß oder dem zweiten Fuß, zwischen dem dritten Fuß und dem ersten Fuß oder dem zweiten Fuß, dem dritten Fuß und dem ersten Fuß... -
Seite 50: Lötkolbenkopf
中文 02002A V. Lötkolbenkopf... -
Seite 51: Tabelle Giftiger Oder Gefährlicher Stoffe Oder Elemente
中文 02002A 6. Tabelle giftiger oder gefährlicher Stoffe oder Elemente Blei （Pb） Gong Cadmium Sechswertiges Polybromierte （Hg） （CD） Cadmium（Cr（VI） ） Teilname PBDE（PBDE） Biphenyle（PBB） ◯ ◯ ◯ ╳ ◯ ◯ Frontplatte ╳ ◯ ◯ ◯ ╳ ◯ Griffshülle ╳ ◯ ◯... -
Seite 84: 용접 헤드
中文 02002A 5. 용접 헤드... - Seite 137 Date...
