- Seite 1 BETRIEBSANLEITUNG Kamineinsatz RONDA 55 - 67 RONDA TV 57 - 67 PANO 55 - 67 PANO TV 55 - 67 www.camina-schmid.de...
- Seite 2 Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und Weitergabe, auch auszugsweise, sind ohne schriftliche Genehmigung der Camina & Schmid Feuerdesign und Technik GmbH & Co. KG nicht gestattet. Der Inhalt der Betriebsanleitung wird zur Herausgabe als sachlich richtig eingeschätzt, er ist aber Aktualisierungen und...
-
Seite 3: Lieferumfang
Modellvarianten Pano Pano 5545 s Pano 5545 h Pano 5551 s Pano 5551 h Pano 5557 s Pano 5557 h Pano 6745 s Pano 6745 h Pano 6751 s Pano 6751 h Pano 6757 s Pano 6757 h Modellvarianten Pano TV Pano TV 5545 s/s Pano TV 5545 h/s Pano TV 5551 s/s... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheit 3.3.4 Richtig trocknen und lagern Zu dieser Anleitung 3.3.5 Trocknungsdauer Warnhinweise Holzpresslinge 1.2.1 Symbole 4. Vor dem Betrieb 1.2.2 Personenschäden 1.2.3 Sachschäden Transport Sicherheitshinweise 4.1.1 Anlieferung Wichtige Informationen 4.1.2 Lagerung Zielgruppen Installation und Abnahme 1.5.1 Betreiber Inbetriebnahme 1.5.2 Fachkraft 4.3.1... -
Seite 5: Sicherheit
Sicherheit Sicherheit Zu dieser Anleitung Tipps bei Störungen Dies ist die Originalbetriebsanleitung in der Sprache Deutsch. 8. Instandhaltungs-Tipps Die Kamineinsätze sind nach dem neuesten Stand der Risse in der Brennraumauskleidung Technik und den anerkannten sicherheitstechnischen Regeln Lackschäden gebaut. Diese Betriebsanleitung hilft Ihnen, die Heiztechnik sicher und fachgerecht zu handhaben. -
Seite 6: Personenschäden
Sicherheit Zielgruppen 1.2.2 Personenschäden 1.5.1 Betreiber Warnhinweise mit dem Symbol „VORSICHT“ geben Auf- schluss über mögliche Restgefahren für Personen, die beim Der Betreiber ist der Bauherr und Anwender der Heiztechnik Umgang mit diesem Gerät entstehen können. Zusätzlich oder derjenige, dem der technische Betrieb dieser Anlage kennzeichnen Signalwörter die Art und Schwere der Gefahr. -
Seite 7: Ce-Kennzeichnung Und Typenschild
Die Kamineinsätze entsprechen den europäischen Richtlinien sowie den ergänzenden nationalen Anforderungen. Mit der CE-Kennzeichnung am Typenschild des Gerätes bestätigt der Hersteller Camina & Schmid Feuerdesign und Technik GmbH & Co. KG, dass die Konformität des Produkts mit dessen er- klärter Leistung besteht. -
Seite 8: Bestimmungsgemäße Verwendung
Sicherheit Bestimmungsgemäße Verwendung 1.8.6 Reinigung, Wartung und Störungsbehe- bung 1.8.1 Kamineinsätze Reinigungs- und Wartungsintervalle sind einzuhalten und Die Kamineinsätze sind Zeitbrandfeuerstätten nach Störungen umgehend zu beseitigen. Diese Maßnahmen ge- EN 13229. Diese dürfen nur als Einzelraumfeuerungsanlagen hören zur bestimmungsgemäßen Verwendung! betrieben werden. - Seite 9 Sicherheit VORSICHT WARNUNG Explosionsgefahr! Gefährliche Gase! Vor der Feuerstelle entstehen hohe Temperaturen, die ex- Die Kamineinsätze sind raumluftabhängige Feuerstätten. plosive Materialien erhitzen können! Bei gleichzeitigem Betrieb von Geräten wie luftabsaugen- Während des Betriebs der Feuerstätte keine explosiven de Anlagen (z.B. Lüftungsanlagen, Dunstabzugshauben) Materialien in der Nähe ablegen und/oder lagern.
-
Seite 10: Verhalten Im Notfall
Sicherheit 1.10 Verhalten im Notfall 1.11 Brandschutz 1.10.1 Im Brandfall Alle am Aufstellort gültigen Vorschriften der Landesbauord- nung, der Feuerungsverordnung, Verwaltungs- und Versiche- Richtiges Verhalten im Brandfall: rungsvorschriften sind einzuhalten. Nationale und örtliche Niemals sich selbst oder andere Personen in Bestimmungen müssen erfüllt werden. -
Seite 11: Bauteile Aus Brennbaren Baustoffen
Sicherheit 1.11.2 Bauteile aus brennbaren Baustoffen 1.11.2.2 Außerhalb des Strahlungsbereiches 1.11.2.1 Innerhalb des Strahlungsbereiches Für Bauteile aus brennbaren Baustoffen oder brennbaren Bestandteilen sowie Einbaumöbel sind nachfolgende Sicher- Für Bauteile aus brennbaren Baustoffen oder brennbaren Be- heitsabstände zu berücksichtigen: standteilen sowie Einbaumöbel in der Nähe von Feuerstätten Von den freien Außenflächen der Verkleidung zum Aufstell- sind nachfolgende Sicherheitsabstände zu berücksichtigen: raum müssen mindestens 50 mm Abstand zu brennbaren... -
Seite 12: Angaben Zum Produkt

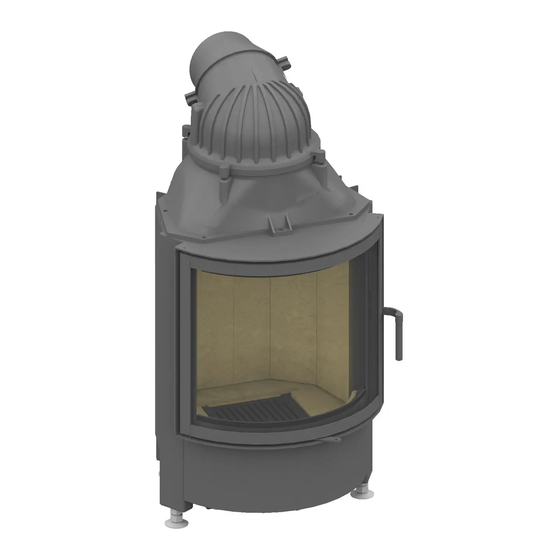

Angaben zum Produkt Angaben zum Produkt Aufbau Ronda/Ronda TV schwenk- Aufbau Ronda/Ronda TV hoch- schiebbar Abb. 6: Am Beispiel Ronda 5551 s Abb. 8: Am Beispiel Ronda 5551 h Abb. 7: Am Beispiel Ronda TV 5557 s/s Abb. 9: Am Beispiel Ronda TV 5557 h/s Bauteile: Bauteile: A = Gusskuppel... -
Seite 13: Gewicht Und Abmessungen
Brennstoffe Gewicht und Abmessungen Heiztechnik und Umwelt Gewicht und Abmessungen des Produktes variieren je nach Holz ist Energie, die ständig nachwächst und im Kreiskauf Typ und Ausstattungsvariante. Zur Identifizierung des Gerä- der Natur CO2-neutral für die Umwelt nutzbar ist. tes finden Sie wichtige Informationen – wie die Serien-Num- mer –... -
Seite 14: Zulässige Brennstoffe
Brennstoffe Scheitholz Sie führen mit ihren Verbrennungsrückständen nicht nur zu unkontrollierten Luftbelastungen, sondern wirken sich auch 3.3.1 Empfohlene Restfeuchte negativ auf die Funktion und Lebensdauer des Schornsteins und des Kamineinsatzes aus. Die Folgen sind hohe Störanfäl- Als Hersteller mit über 20-jähriger Feuerstättenerfahrung ligkeit und schneller Verschleiß. -
Seite 15: Heizwert Des Holzes
Vor dem Betrieb 3.3.3 Heizwert des Holzes 3.3.5 Trocknungsdauer Anhand des Diagramms können Sie den Heizwert in Für die Trocknung von Weichholz (z. B. Nadelholz, Birke) gilt kWh/kg (bezogen auf 15% Restfeuchte) für die meistgenutz- als Orientierungswert mindestens ein Jahr und für Hartholz ten Brennhölzer ermitteln. -
Seite 16: Installation Und Abnahme
Bedienung Installation und Abnahme Die Fachkraft muss alle zum sicheren Betreiben der Feuer- stätte notwendigen technischen Dokumente des Gerätes SICHERHEITSHINWEIS sowie aller Zubehörteile an den Betreiber aushändigen. Nach Die Installation Ihrer Feuerstätte ist durch eine Fachkraft erfolgreicher Erstinbetriebnahme ist die Fachkraft verpflich- durchzuführen! tet, den Betreiber in die fachgerechte und sichere Handha- Die Feuerstätte ist von einer Fachkraft einzubauen. -
Seite 17: 5.1 Informationen Zum Heizbetrieb
Bedienung Bedienelemente Eine unzureichende Luftzufuhr und/oder Heizgasabführung kann zu gefährlichem Heizgasaustritt in den Aufstellungs- 5.2.1 Bedienelemente Fülltür, hochschiebbar raum führen. Die Verbrennungsluftversorgung nicht ver- ändern und alle Verbrennungsluftöffnungen der Feuerstätte während des Betriebes offen halten! Verschließbare Lüf- tungsgitter während des Betriebs und in der Abkühlphase offen halten! Abb. -
Seite 18: 10 5.2.4 Verstellhebel „Zuluft
Bedienung Beschickung 5.2.4 Verstellhebel „Zuluft“ 5.3.1 Vorbereitung vor jedem Anheizen Ansicht Im abgekühlten Zustand sind die Verbrennungsrückstände „von oben“ der letzten Heizvorgänge zu entfernen. Ein vollständiges Entfernen der Asche ist nicht erforderlich, da ein Aschebett den Abbrand fördert. Es ist jedoch sicherzustellen, dass die Einlässe der Verbrennungsluftzufuhr frei sind und eine aus- reichende Zufuhrmenge gewährleistet ist. -
Seite 19: 11 5.4 Feuer Anzünden
Bedienung Feuer anzünden Die empfohlenen Füllmengen sind Kapitel 12 „Tech- nische Daten“ zu entnehmen. GEFAHR Brandgefahr durch Zündflamme oder Verpuffung! Phasen des Heizvorgangs Keine flüssigen Brennstoffe oder andere feuergefährliche Der Heizvorgang wird in drei Abbrandphasen vollzogen: Flüssigkeiten zum Anzünden verwenden oder in die Flam- me schütten! Abbrandphasen: Paraffinanzünder oder andere Anzündhilfen wie z. -
Seite 20: 12 5.5.2 Abbrandphase 2: Leistungsphase
Bedienung Verbrennung auf Ascherost 5.5.2 Abbrandphase 2: Leistungsphase Ansicht „von oben“ Bei Geräten mit Ascherost liegt das Holz auf dem Ascherost auf. Die Asche wird in einem darunterliegenden Aschekasten aufgefangen, der aus dem Gerät entfernt werden kann. Nach dem Reinigen muss der Aschekasten wieder in das Gerät eingesetzt werden. -
Seite 21: Angaben Für Den Störfall
Angaben für den Störfall Angaben für den Störfall anzupassen. Glasdichtungen nicht mit dem Kaminglasreini- ger tränken bzw. durchfeuchten! VORSICHT 7.1.2 Reinigung der Metalloberfläche Heiße Gase oder Flüssigkeiten! Reinigen Sie lackierte Metalloberflächen vorsichtig mit einem Bei Leckagen oder Demontage von Leitungen können feuchten Tuch ohne Reinigungsmittel. -
Seite 22: Fülltür Hochschiebbar In Reinigungsposition
Pflege der Heiztechnik 7.1.4 Fülltür hochschiebbar in Verriegelung durch Schwenken des Verriegelungshebels Reinigungsposition (A) maximal um 90 Grad nach oben öffnen. ACHTUNG Glaskeramikbruch! Die Glaskeramik kann reißen. Bei ausgeschwenktem Zu- stand nicht auf die Fülltür stützen oder lehnen. In der Reinigungsposition kann die Fülltür seitlich geöffnet werden. - Seite 23 Pflege der Heiztechnik Fülltür vorsichtig schließen und durch Schwenken des Verriegelungshebels (A) nach unten die Verriegelung schließen. Abb. 31: Verriegelung geöffnet Bauteile: A = Verriegelungshebel Die Schließzunge (A) an der Oberkante der Fülltür durch Schwenken schließen. Somit ist die Fülltür wieder in Funktion.
-
Seite 24: Tipps Bei Störungen
Pflege der Heiztechnik Tipps bei Störungen Störung Ursache Abhilfe Kapitel Holz zu feucht Scheitholz mit einer Restfeuchte von max. 20 % verwenden (Empfehlung 15%). Falscher Brennstoff Nur die nach dieser Anleitung geeigneten Brennstoffe verwenden. 3.1/3.2 Empfohlene Scheitholzgröße laut Anleitung verwenden. Zu großes Holz ggf. Holzscheite zu groß... -
Seite 25: Risse In Der Brennraumauskleidung
Lackschäden nur mit hitzefesten Originallack ausbessern. Bei Schornstein auf Verstopfungen und beseitigen Sie diese vor größeren Schäden Sprühlack verwenden. Fragen Sie Ihren einem erneuten Betrieb. Prüfen Sie zusätzlich die gesamte Händler nach Schmid Ofen-Spray. Feuerstätte auf Defekte! Prüfung und Wartung Entsorgung Sicherheitstechnische Prüfung... -
Seite 26: Technische Daten
Ausführliche Daten und Maßzeichnungen finden Sie unter: www.camina-schmid.de Anforderungen 15a bei Wirkungsgrad mit Nachschaltungen > 80 % 2015 erfüllt Außer Höhe 80cm Die angegebene wasserseitige Leistung wurde unter Prüfstandsbedingungen ermittelt. Die erzielbare Leistung kann je nach Schornsteinzug, Holzauflagemenge und verwendeter Pumpengruppe variieren. - Seite 27 Ausführliche Daten und Maßzeichnungen finden Sie unter: www.camina-schmid.de Anforderungen 15a bei Wirkungsgrad mit Nachschaltungen > 80 % 2015 erfüllt Außer Höhe 80cm Die angegebene wasserseitige Leistung wurde unter Prüfstandsbedingungen ermittelt. Die erzielbare Leistung kann je nach Schornsteinzug, Holzauflagemenge und verwendeter Pumpengruppe variieren.
-
Seite 28: Kamineinsatz
Produktdatenblatt nach (EU) 2015/1186 Ronda Name des Lieferanten Camina & Schmid Feuerdesign und Technik GmbH & Co. KG Modellkennung des Lieferanten Ronda 55 s, h · Ronda TV 55 s/s, h/s Ronda 67 s, h · Ronda TV 67 s/s, h/s Ronda 6057 h 180°... - Seite 29 Energielabel Energielabel 14.1 Energielabel Ronda 14.2 Energielabel Pano...
- Seite 30 Nach dem aktuellen Stand der Technik ist dieses Produkt ein tigen Auslieferung, je nach Produkt: innovatives, deutsches Qualitätserzeugnis aus dem Hause Camina & Schmid Feuerdesign und Technik GmbH & Co. KG. 5 Jahre: Guss-Heizeinsätze Bei unseren Produkten legen wir besonderen Wert auf gutes 5 Jahre: Grundofenfeuerräume...
- Seite 31 Instandsetzung oder Austausch diverser Elemente nicht verlängert und nicht erneut beginnt! Die Garantie umfasst nicht die Kosten, die im Zusammen- hang mit Ein- und Ausbau von Teilen entstehen. Haftung Die Regelung zur Haftung bei Schäden entnehmen Sie unse- www.camina-schmid.de ren AGB, siehe:...
-
Seite 33: Garantiezertifikat
Garantie-Zertifikat Vielen Dank, dass Sie sich für originale Camina & Schmid Feuerungstechnik entschie- den haben. Auf dieses Produkt erhalten Sie von uns 5 Jahre Garantie und 5 Jahre Ersatzteilzusicherung. Das ist unser Versprechen für Ihr Vertrauen in unsere Produkte. Die Garantie gilt ab werkseitiger Auslieferung. - Seite 34 Unser Sortiment Kamineinsätze Heizeinsätze Kaminkassetten Grund-/Speicheröfen Schmid Multi-Regelung Gas-Kamineinsätze Speicherstein-Anlagen Naturstein-Anlagen Wassertechnik...
- Seite 35 Inbetriebnahmeprotokoll Anlagenbetreiber Fachbetrieb Name Name Adresse Adresse PLZ/Ort PLZ/Ort Anlagendaten Gerätetyp Heizeinsatz Kamineinsatz Grundofen Bezeichnung Nachschaltung Nachheizkasten Länge (m) keramische Züge Aufsatzspeicher Drehzug Warmluft-Aufsatzregister sonstiges Wassertechnik HWAR Aufsatzregister/Typ Verbindungsleitung/Schornstein Verbindungsleitung Durchmesser (mm) gestreckte Länge (m) Umlenkung Schornstein Hersteller wirksame Höhe (m) Durchmesser (mm) einschalig mehrschalig...
- Seite 36 Inbetriebnahmeprotokoll Heizungseinbindung Ausführender Fachbetrieb (falls abweichend) Name Adresse PLZ/Ort Sicherheitseinrichtungen Sicherheitsventil 2,5 bar Ansprechdruck 3,0 bar Ansprechdruck Installation außerhalb der Heizkammer (im Vorlauf, so dicht wie möglich am Gerät) Entfernung zwischen Gerät und Sicherheitsventil (m) Ausblasleitung angeschlossen (min. 0,5% Gefälle, freier Auslauf, einsehbar) max.
