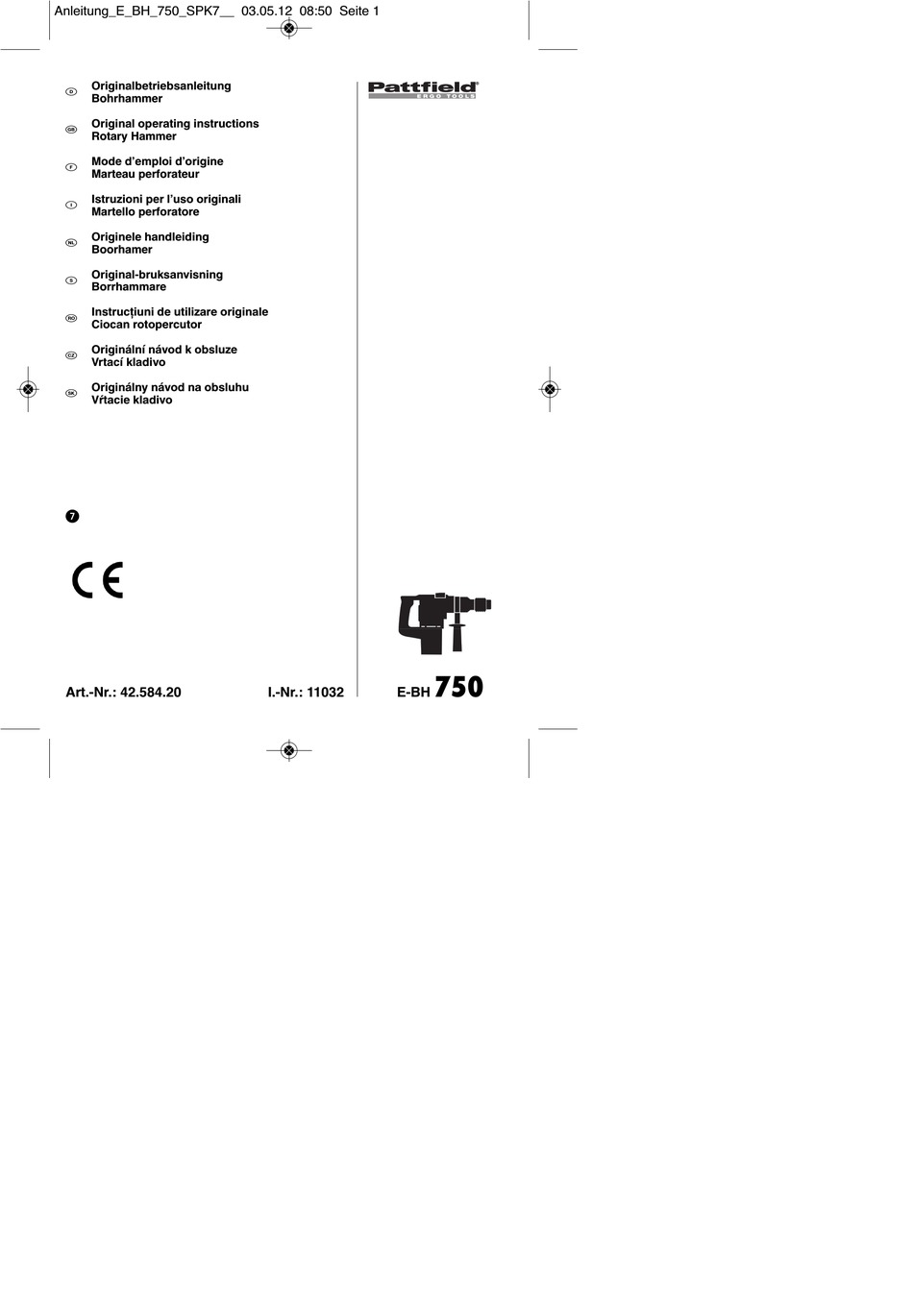

Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 1
Originalbetriebsanleitung
k
Bohrhammer
Original operating instructions
t
Rotary Hammer
Mode d'emploi d'origine
p
Marteau perforateur
Istruzioni per l'uso originali
C
Martello perforatore
Originele handleiding
N
Boorhamer
Original-bruksanvisning
U
Borrhammare
Instrucţiuni de utilizare originale
Q
Ciocan rotopercutor
Originální návod k obsluze
j
Vrtací kladivo
Originálny návod na obsluhu
W
Vŕtacie kladivo
Art.-Nr.: 42.584.20
750
I.-Nr.: 11032
E-BH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pattfield Ergo Tools E-BH 750

Inhaltszusammenfassung für Pattfield Ergo Tools E-BH 750

  • Seite 1 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 1 Originalbetriebsanleitung Bohrhammer Original operating instructions Rotary Hammer Mode d’emploi d’origine Marteau perforateur Istruzioni per l’uso originali Martello perforatore Originele handleiding Boorhamer Original-bruksanvisning Borrhammare Instrucţiuni de utilizare originale Ciocan rotopercutor Originální návod k obsluze Vrtací kladivo Originálny návod na obsluhu Vŕtacie kladivo Art.-Nr.: 42.584.20...
  • Seite 2 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 2 Um eine Beschädigung des Gerätes zu vermeiden, soll die Umschaltung zwischen den einzelnen Funktionen nur im Stillstand erfolgen. Select between the individual functions only when the equipment is at a standstill. If you fail to observe this point, the equipment may be damaged. Pour éviter tout endommagement de lʼappareil, la commutation entre les différentes fonctions doit se faire à...
  • Seite 3 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 3...
  • Seite 4 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 4...

  • Seite 5: Inhaltsverzeichnis

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 5 Inhaltsverzeichnis 1. Sicherheitshinweise 2. Gerätebeschreibung 3. Lieferumfang 4. Bestimmungsgemäße Verwendung 5. Technische Daten 6. Vor Inbetriebnahme 7. Inbetriebnahme 8. Austausch der Netzanschlussleitung 9. Reinigung, Wartung und Ersatzteilbestellung 10. Entsorgung und Wiederverwertung 11. Lagerung...
  • Seite 6 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 6 “WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen” Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Tragen Sie eine Schutzbrille.

  • Seite 7: Sicherheitshinweise

    Nehmen Sie alle Teile aus der Verpackung und Der Bohrhammer ist nicht für die Verwendung im überprüfen Sie diese auf Vollständigkeit. Freien, entsprechend Artikel 3 der Richtlinie 2000/14/EC_2005/88/EC vorgesehen. Bohrhammer E-BH 750 Zusatzhandgriff Tragen Sie einen Gehörschutz. Tiefenanschlag Die Einwirkung von Lärm kann Gehörverlust Bedienungsanleitung bewirken.

  • Seite 8: Vor Inbetriebnahme

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 8 Richtungen) ermittelt entsprechend EN 60745. 6. Vor Inbetriebnahme Bohrhämmern in Beton Überzeugen Sie sich vor dem Anschließen, dass die Schwingungsemissionswert a = 11,431 m/s Daten auf dem Typenschild mit den Netzdaten Unsicherheit K = 1,5 m/s übereinstimmen.

  • Seite 9: Inbetriebnahme

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 9 6.3 Werkzeug einsetzen (Abb. 4) Tipp: Bohren Sie Bohrlöcher mit geringer Drehzahl Werkzeug vor dem Einsetzen reinigen und an. Erhöhen Sie Die Drehzahl danach schrittweise. Werkzeug-Schaft mit Bohrerfett leicht fetten. Verriegelungshülse (2) zurückziehen und Vorteile: festhalten.

  • Seite 10: Reinigung, Wartung Und Ersatzteilbestellung

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 10 9. Reinigung, Wartung und Ersatzteilbestellung Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker. 9.1 Reinigung Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
  • Seite 11 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 11 Table of contents 1. Safety regulations 2. Layout 3. Items supplied 4. Proper use 5. Technical data 6. Before starting the equipment 7. Starting up 8. Replacing the power cable 9. Cleaning, maintenance and ordering of spare parts 10.
  • Seite 12 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 12 “Caution - Read the operating instructions to reduce the risk of inquiry” Wear ear-muffs. The impact of noise can cause damage to hearing. Wear a breathing mask. Dust which is injurious to health can be generated when working on wood and other materials. Never use the device to work on any materials containing asbestos! Wear safety goggles.

  • Seite 13: Safety Regulations

    Take all the parts out of the packaging. Check that nothing is missing. The hammer drill is not designed for outdoors use as specified I Article 3 of Directive E-BH 750 hammer drill 2000/14/EC_2005/88/EC. Additional handle Depth stop Wear ear-muffs.

  • Seite 14: Before Starting The Equipment

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 14 Hammer drilling in concrete Always pull the power plug before making Vibration emission value a = 11.431 m/s adjustments to the equipment. K uncertainty = 1.5 m/s Check the drilling point for concealed electrical cables, gas and water pipes using a cable/pipe Chiseling detector.

  • Seite 15: Starting Up

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 15 6.4. Tool removal (Fig. 5) setting. Pull back and hold the locking sleeve (2) and remove Set the speed using the setting ring (10) on the the tool. ON/OFF switch (4). Do not attempt to make this setting whilst the drill is in use.

  • Seite 16: Carbon Brushes

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 16 immediately each time you have finished using it. Clean the equipment regularly with a moist cloth and some soft soap. Do not use cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device.
  • Seite 17 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 17 Table des matières 1. Consignes de sécurité 2. Description de l’appareil 3. Volume de livraison 4. Utilisation conforme à l’affectation 5. Données techniques 6. Avant la mise en service 7. Mise en service 8. Remplacement de la ligne de raccordement réseau 9.
  • Seite 18 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 18 « Avertissement – Lisez ce mode dʼemploi pour diminuer le risque de blessures » Portez une protection de lʼouïe. Lʼexposition au bruit peut entraîner une perte de lʼouïe. Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée.

  • Seite 19: Consignes De Sécurité

    Niveau de puissance acoustique L 103 dB(A) si elles sont au complet. Imprécision K 3 dB Marteau perforateur E-BH 750 Ce marteau perforateur ne convient pas à lʼemploi à Poignée supplémentaire lʼair libre conformément à lʼarticle 3 de la directive Butée de profondeur 2000/14/EC_2005/88/EC.

  • Seite 20: Avant La Mise En Service

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 20 Les valeurs totales des vibrations (somme des 6. Avant la mise en service vecteurs de trois directions) ont été déterminées conformément à EN 60745. Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de Perforer le béton signalisation correspondent bien aux données du Valeur dʼémission des vibrations a...

  • Seite 21: Mise En Service

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 21 de profondeur (7) touche la pièce à usiner. Une pression plus importante sur lʼinterrupteur 6.3 Mise en place des outils (fig. 4) Marche / Arrêt (4) : vitesse plus élevée Avant de lʼemployer, nettoyez lʼoutil et graissez- en la poignée légèrement de graisse à...

  • Seite 22: Remplacement De La Ligne De Raccordement Réseau

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 22 8. Remplacement de la ligne de 10. Mise au rebut et recyclage raccordement réseau Lʼappareil se trouve dans un emballage permettant dʼéviter les dommages dus au transport. Cet Si la ligne de raccordement réseau de cet appareil emballage est une matière première et peut donc est endommagée, il faut la faire remplacer par le être réutilisé...
  • Seite 23 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 23 Indice 1. Avvertenze sulla sicurezza 2. Descrizione dell’apparecchio 3. Elementi forniti 4. Utilizzo proprio 5. Caratteristiche tecniche 6. Prima della messa in esercizio 7. Messa in esercizio 8. Sostituzione del cavo di alimentazione 9. Pulizia, manutenzione e ordinazione dei pezzi di ricambio 10.
  • Seite 24 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 24 “Avvertimento – Per ridurre il rischio di lesioni leggete le istruzioni per lʼuso” Portate cuffie antirumore. Lʼeffetto del rumore può causare la perdita dellʼudito. Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non lavorate materiale contenente amianto! Indossate gli occhiali protettivi.

  • Seite 25: Caratteristiche Tecniche

    Il martello perforatore non è stato concepito per controllate che ci siano tutti. lʼimpiego allʼaperto secondo lʼart. 3 della Direttiva 2000/14/CE_2005/88/CE. Martello perforatore E-BH 750 Impugnatura addizionale Portate cuffie antirumore. Asta di profondità Lʼeffetto del rumore può causare la perdita dellʼudito.

  • Seite 26: Prima Della Messa In Esercizio

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 26 Martello perforatore su calcestruzzo 6. Prima della messa in esercizio Valore emissione vibrazioni a = 11,431 m/s Incertezza K = 1,5 m/s Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di Scalpello identificazione corrispondano a quelli di rete.

  • Seite 27: Messa In Esercizio

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 27 6.3 Inserimento della punta (Fig. 4) Consiglio: iniziate a eseguire i fori con un numero Pulite lʼutensile ed ingrassate lo stelo con grasso basso di giri. Aumentate poi gradualmente il numero per trapano prima di inserirlo. di giri.

  • Seite 28: Sostituzione Del Cavo Di Alimentazione

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 28 8. Sostituzione del cavo di 10. Smaltimento e riciclaggio alimentazione Lʼapparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio Se il cavo di alimentazione di questo apparecchio rappresenta una materia prima e può perciò essere viene danneggiato deve essere sostituito dal utilizzato di nuovo o riciclato.
  • Seite 29 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 29 Inhoudsopgave 1. Veiligheidsvoorschriften 2. Beschrijving van het gereedschap 3. Omvang van de levering 4. Reglementair gebruik 5. Technische gegevens 6. Vóór inbedrijfstelling 7. Ingebruikneming 8. Vervanging van de netaansluitleiding 9. Reiniging, onderhoud en bestellen van wisselstukken 10.
  • Seite 30 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 30 “Waarschuwing – Handleiding lezen om het letselrisico te verminderen” Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid.

  • Seite 31: Veiligheidsvoorschriften

    De boorhamer is niet voorzien om in open lucht te Neem alle onderdelen uit de verpakking en controleer worden gebruikt conform artikel 3 van de richtlijn ze op volledigheid. 2000/14/EC_2005/88/EC. Boorhamer E-BH 750 Extra handgreep Draag een gehoorbeschermer. Diepteaanslag Lawaai kan aanleiding geven tot gehoorverlies.

  • Seite 32: Vóór Inbedrijfstelling

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 32 Totale vibratiewaarden (vectorsom van drie 6. Vóór inbedrijfstelling richtingen) bepaald volgens EN 60745. Controleer of de gegevens vermeld op het kenplaatje Boorhameren in beton overeenkomen met de gegevens van het stroomnet Trillingsemissiewaarde a = 11,431 m/s alvorens het gereedschap aan te sluiten.

  • Seite 33: Ingebruikneming

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 33 Gereedschap vóór het inzetten schoonmaken en Hint: boor de boorgaten met een laag toerental aan. lichtjes invetten met boorvet. Verhoog dan het toerental geleidelijk aan. Vergrendelhuls (2) terugtrekken en vasthouden. Stofvrij gereedschap al draaiend de Voordelen: gereedschapshouder in tot tegen de aanslag De boor is bij het aanboren gemakkelijker te...

  • Seite 34: Vervanging Van De Netaansluitleiding

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 34 8. Vervanging van de 10. Afvalbeheer en recyclage netaansluitleiding Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is Als de netaansluitleiding van dit apparaat een grondstof en bijgevolg herbruikbaar of kan de beschadigd wordt, dan moet hij door de fabrikant of grondstofkringloop terug worden ingebracht.
  • Seite 35 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 35 Innehållsförteckning 1. Säkerhetsanvisningar 2. Beskrivning av maskinen 3. Leveransomfattning 4. Ändamålsenlig användning 5. Tekniska data 6. Före användning 7. Använda maskinen 8. Byta ut nätkabeln 9. Rengöring, Underhåll och reservdelsbeställning 10. Skrotning och återvinning 11. Förvaring...
  • Seite 36 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 36 “Varning – Läs igenom bruksanvisningen för att sänka risken för skador” Bär hörselskydd. Buller kan leda till att hörseln förstörs. Bär dammskyddsmask. Vid bearbetning av trä och andra material finns det risk för att hälsovådligt damm uppstår. Asbesthaltiga material får inte bearbetas! Använd skyddsglasögon.

  • Seite 37: Säkerhetsanvisningar

    103 dB(A) Ta ut alla delar ur förpackningen och kontrollera att allt Osäkerhet K 3 dB är komplett. Enligt artikel 3 i direktiv 2000/14/EC och 2005/88/EC Borrhammare E-BH 750 är borrhammaren inte avsedd för användning Stödhandtag utomhus. Djupanslag Bruksanvisning Bär hörselskydd.

  • Seite 38: Före Användning

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 38 Använda borrhammaren till betong Kontrollera med en kabeldetektor att området där du Vibrationsemissionsvärde a = 11,431 m/s ska arbeta är fritt från dolda gas- och vattenrör samt elektriska ledningar. Osäkerhet K = 1,5 m/s 6.1 Stödhandtag (bild 2 - pos. 6) Bilning Av säkerhetsskäl ska du alltid använda Vibrationsemissionsvärde a...

  • Seite 39: Använda Maskinen

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 39 7. Använda maskinen Rotationsriktning Omkopplarens läge Högergång (framåt samt borrning) Intryckt på höger sida Obs! För att undvika faror får maskinen endast hållas i Vänstergång (bakåt) Intryckt på vänster sida de båda handtagen (5 /6)! I annat fall finns det risk för elektriska slag om du skulle råka borra i kablar! 7.5.

  • Seite 40: Skrotning Och Återvinning

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 40 Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. 9.2 Kolborstar Vid överdrivning gnistbildning måste du låta en behörig elinstallatör kontrollera kolborstarna.
  • Seite 41 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 41 Cuprins 1. Indicaøii de siguranøå 2. Descrierea aparatului 3. Cuprinsul livrării 4. Utilizarea conform scopului 5. Date tehnice 6. Înainte de punerea în funcţiune 7. Punerea în funcţiune 8. Schimbarea cablului de racord la reţea 9.
  • Seite 42 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 42 “Avertisment – Citiţi manualul de utilizare pentru a reduce riscul producerii unui accident” Purtaøi o protecøie a auzului. Acøiunea zgomotului pot duce la diminuarea auzului. Purtaøi o mascå de protecøie contra prafului. La prelucrarea lemnului μi a altor materiale poate rezulta praf periculos pentru sånåtate. Nu se vor prelucra materiale cu conøinut de azbest! Purtaøi ochelari de protecøie.

  • Seite 43: Indicaøii De Siguranøå

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 43 4. Utilizarea conform scopului Atenţie! La utilizarea aparatelor trebuie respectate câteva Aparatul este prevăzut pentru percuţie în beton, piatră măsuri de siguranţă, pentru a evita accidentele şi şi cărămidăşi pentru lucrări de dăltuire prin utilizarea daunele.

  • Seite 44: Înainte De Punerea În Funcţiune

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 44 Găurire prin percuţie în beton cabluri electrice sau conducte de apă şi gaz în locul Valoare a vibraţiilor emise a = 11,431 m/s în care urmează să lucraţi. Nesiguranţă K = 1,5 m/s 6.1 Mâner suplimentar (Fig. 2 - Poz. 6) Din motive de securitate ciocanul rotopercutor Dăltuire se va folosi numai cu mânerul suplimentar.

  • Seite 45: Punerea În Funcţiune

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 45 6.4 Scoaterea sculei (Fig. 5) 7.3 Preselecţia turaţiei (Fig. 6/Poz. 10) Trageţi înapoi manşonul de blocare (2), ţineţi-l bine în Inelul de reglare a turaţiei (10) vă permite această poziţie şi scoateţi scula. definirea turaţiei maxime. Întrerupătorul de pornire/oprire (4) nu mai poate fi apăsat decât până...

  • Seite 46: Curåøirea, Întreøinerea Μi Comanda Pieselor De Schimb

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 46 9. Curåøirea, întreøinerea μi comanda pieselor de schimb Scoateøi μtecherul înaintea începerii lucrårilor de curåøire. 9.1 Curåøirea Påstraøi curate dispozitivele de protecøie, μliøele de aerisire μi carcasa maμinii. Îtergeøi aparatul cu o cârpå curatå sau suflaøi praful cu aer sub presine la o presine micå.
  • Seite 47 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 47 Obsah 1. Bezpečnostní pokyny 2. Popis přístroje 3. Rozsah dodávky 4. Použití podle účelu určení 5. Technická data 6. Před uvedením do provozu 7. Uvedení do provozu 8. Výměna síťového napájecího vedení 9. Čištění, údržba a objednání náhradních dílů 10.
  • Seite 48 Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 48 „Varování – Ke snížení rizika zranění si přečíst návod k obsluze“ Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Noste ochrannou prachovou masku. Při opracovávání dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiály obsahující...

  • Seite 49: Bezpečnostní Pokyny

    článkem 3 směrnice 2000/14/EC_2005/88/EC. Všechny díly z balení vyjměte a zkontrolujte jejich Noste ochranu sluchu. úplnost. Působení hluku může způsobit ztrátu sluchu. Vrtací kladivo E-BH 750 Hodnoty celkových vibrací (vektorový součet tří Přídavná rukojeť směrů) změřeny podle normy EN 60745. Hloubkový doraz Návod k obsluze...

  • Seite 50: Před Uvedením Do Provozu

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 50 Sekání 6.1 Přídavná rukojeť (obr. 2 - pol. 6) Emisní hodnota vibrací a = 8,714 m/s Vrtací kladivo používat z bezpečnostních důvodů pouze s přídavnou rukojetí. Nejistota K = 1,5 m/s Přídavná rukojeť (6) Vám během používání přístroje poskytuje dodatečnou stabilitu.

  • Seite 51: Uvedení Do Provozu

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 51 7. Uvedení do provozu 7.4 Přepínač pravý/levý chod (obr. 6/pol. 9) Přepínat pouze ve vypnutém stavu! Pomocí přepínače pravý/levý chod (9) nastavte Pozor! směr chodu příklepové vrtačky: Aby se zabránilo ohrožení, musí se přístroj držet vždy pouze za obě...

  • Seite 52: Výměna Síťového Napájecího Vedení

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:50 Seite 52 10. Likvidace a recyklace 8. Výměna síťového napájecího vedení Přístroj je uložen v balení, aby bylo zabráněno Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým poškození při přepravě. Toto balení je surovina a tím znovu použitelné...
  • Seite 53 Anleitung_E_BH_750_SPK7__ 03.05.12 08:51 Seite 53 Obsah 1. Bezpečnostné pokyny 2. Popis prístroja 3. Objem dodávky 4. Správne použitie prístroja 5. Technické údaje 6. Pred uvedením do prevádzky 7. Uvedenie do prevádzky 8. Výmena sieťového prípojného vedenia 9. Čistenie, údržba a objednanie náh radných dielov 10.
  • Seite 54 Anleitung_E_BH_750_SPK7__ 03.05.12 08:51 Seite 54 „Upozornenie - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu “ Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu. Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť...

  • Seite 55: Bezpečnostné Pokyny

    Vyberte všetky diely von z obalu a skontrolujte, či je Vŕtacie kladivo nie je určené na použitie vo obsah kompletný. vonkajšom prostredí podľa článku 3 smernice 2000/14/EC_2005/88/EC. Vŕtacie kladivo E-BH 750 Prídavná rukoväť Používajte ochranu sluchu. Hĺbkový doraz Pôsobenie hluku môže spôsobiť poškodenie sluchu.

  • Seite 56: Pred Uvedením Do Prevádzky

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:51 Seite 56 Celkové hodnoty vibrácií (súčet vektorov troch 6. Pred uvedením do prevádzky smerov) stanovené v súlade s EN 60745. Presvedčte sa pred zapojením prístroja do siete Príklepové vŕtanie do betónu o tom, či údaje na typovom štítku prístroja súhlasia Hodnota emisií...

  • Seite 57: Uvedenie Do Prevádzky

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:51 Seite 57 6.3 Nasadenie nástroja (obr. 4) Výhody: Pred nasadením nástroj vyčistite a stopku Vrták je pri navŕtaní ľahšie kontrolovateľný a nástroja zľahka namažte mazivom na vrtáky. nepošmykne sa. Upínaciu hlavu (2) potiahnite dozadu a držte. Zabránite roztriešteniu vŕtacích otvorov (napr. pri Čistý...

  • Seite 58: Výmena Sieťového Prípojného Vedenia

    Anleitung_E_BH_750_SPK7__ 03.05.12 08:51 Seite 58 9.4 Objednávanie náhradných dielov: 7.5. Prepínač vŕtanie/príklepové vŕtanie/sekanie (obr. 7) Pri objednávaní náhradných dielov je potrebné Pri vŕtaní sa musí prepínač (3) prepnúť do polohy uviesť nasledovné údaje; (A). Typ prístroja Pri príklepovom vŕtaní sa musí prepínač (3) Výrobné...

  • Seite 59: Konformitätserklärung

    EÚ a noriem pre výrobok og standarder for artikkel A a cikkekhez az EU-irányvonal és Normák szerint a E Lýsir uppfyllingu EU-reglna og annarra staðla vöru következő konformitást jelenti ki Bohrhammer E-BH 750 (Ergotools Pattfield) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC...
